Questões de Concurso sobre Eletrônica de Potência

Um transformador possui 200 espiras no enrolamento primário e 300 espiras no enrolamento secundário. Se a tensão no secundário é de 220 V, qual é a tensão no primário?

A figura abaixo é o esquema de um gerador monofásico.

A seqüência correta dos componentes assinalados é:

Sobre transformadores de potencial é incorreto afirmar

As afirmativas abaixo são sobre ensaios em motores de indução.

1. No ensaio a vazio, o motor é ligado a uma linha e é posto a girar sem carga acoplada ao seu eixo.

2. No ensaio de curto-circuito, o motor é ligado a uma linha e seu rotor é bloqueado de forma a não poder girar.

3. No ensaio de curto-circuito não há perdas mecânicas. 4. No ensaio a vazio há perdas mecânicas por atrito nos mancais.

Estão corretas:

As afirmativas abaixo dizem respeito a dispositivos de manobra em alta tensão:

1. As chaves de aterramento servem para aterrar e curtocircuitar partes da instalação e equipamentos desligados.

2. O acionamento de um interruptor com chave de aterramento incorporada pode ser feito manualmente.

3. Se um disjuntor de potência funcionar a uma tensão menor que a nominal, sua capacidade de interrupção diminui proporcionalmente à tensão de serviço.

4. Os interruptores são chaves que, após a sua abertura, estabelecem uma seção com secionamento não visível a olho nu.

Está(ão) incorreta(s):

I. Em um circuito paralelo, a resistência total é sempre menor que a do elemento de menor resistência.

II. Quanto menor a parte resistiva de um circuito em comparação com a parte reativa, mais próximo da unidade estará o fator de potência.

III. As tensões entre os terminais dos indutores estão sempre defasadas de 90º em relação às tensões entre os terminais dos capacitores.

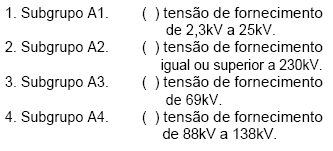

Complete a segunda coluna de acordo com a primeira.

Analisando a construção e o funcionamento do autotransformador podemos afirmar que:

I. A vantagem do autotransformador é a quantidade reduzida de cobre necessária na sua construção, quando comparado a um transformador normal.

II. O fio da parte comum do enrolamento deve ser de seção maior porque a corrente que nele circula é o somatório das correntes dos enrolamentos primário e secundário.

III. A principal desvantagem do autotransformador é ser constituído de um único enrolamento o que limita a diferença de tensão entre os enrolamentos primário e secundário.

Qual(is) está(ão) correta(s)?

Considere o diagrama unifilar ilustrado a seguir, do quadro de distribuição de um apartamento.

Com relação ao alimentador geral do quadro de distribuição e aos circuitos do quadro, assinale a opção correta.

Se a tensão máxima de um gerador trifásico elementar for 340 V, a sua tensão eficaz será:

O escorregamento percentual de um motor de indução no momento da partida, na situação de rotor bloqueado é de:

Considere-se que um transformador monofásico ideal tenha 100 espiras no primário e 500 no secundário. Nesse caso, ao ser submetido a uma tensão senoidal no primário com valor de pico igual a 12 V, esse transformador terá, no secundário, uma tensão eficaz induzida inferior a 60 V.

Um motor assíncrono trifásico ligado em estrela possui tensão de linha de 220 V. Qual é a tensão de fase a que está submetido este motor?

O __________ é um micro- relé constituído por uma ampola a vácuo, em cujo interior encontram-se contatos móveis acionados por um campo magnético externo. Assinale a alternativa que completa corretamente a lacuna:

Para a proteção de transformadores do tipo selado contra defeitos internos utilizamos o relé

O tipo de falta descrito não pode ser trifásico.
