A figura acima mostra o esquema de alimentação do circuito de força de um motor de indução trifásico, cujo acionamento se dá por meio de uma chave estrela-triângulo. Quando os pontos A, B e C estão ligados a A1, B1 e C1, respectivamente, o motor está ligado em estrela. Quando a chave é comutada automaticamente, agora para A2, B2 e C2, respectivamente, o motor fica ligado em triângulo. Considere que os terminais das bobinas do motor sejam indicados por algarismos de 1 a 6, de modo que as bobinas são dispostas como 1-4, 2-5 e 3-6. A respeito do funcionamento do circuito e do motor, assinale a opção correta.
Um pescador utiliza uma lâmpada que dissipa 36W conectada à bateria de 12V do seu automóvel para iluminar o acampamento. Qual o valor da corrente drenada pela bateria e a resistência da lâmpada respectivamente?
Para a proteção de circuitos terminais, são utilizados os disjuntores em caixa moldada, chamados de pequenos disjuntores, com correntes nominais na faixa de 5 a 100 A. Qual a diferença, no que diz respeito à filosofia da proteção e instalação, entre os disjuntores tipo norte-americano e o tipo europeu?
Os disjuntores do tipo norte-americano, geralmente são fixados sobre trilhos padrão DIN.
Nos disjuntores tipo norte-americano, o disparo magnético é vinculado à parte construtiva e têm o limiar de atuação magnética vinculado ao bimetálico e são fixados através de presilhas ao fundo da caixa.
Nos disjuntores tipo europeu, o disparo magnético é independente, sendo que o mecanismo é de alta precisão e sua instalação é sobre trilhos.
O limiar de atuação magnética dos disjuntores do tipo norte-americano é dado por um múltiplo de corrente nominal e são instalados sobre trilhos.
Nos disjuntores tipo europeu o disparo magnético e térmico estão vinculados ao mesmo sensor e são instalados aparafusados ao fundo da caixa.
Num voltímetro com fundo de escala de 20V, circula uma corrente de 0,05A. Para medir tensões da ordem de 100V devemos colocar em série um resistor de
Esse amplificador opera no modo emissor comum.

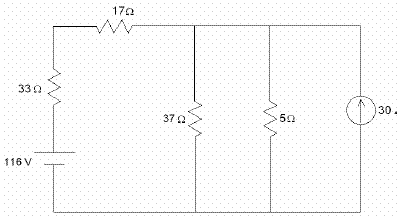

Qual a corrente no resistor de 37 Ω do circuito abaixo?
5,2 A
3,6 A
6,2 A
0,8 A
3,1 A

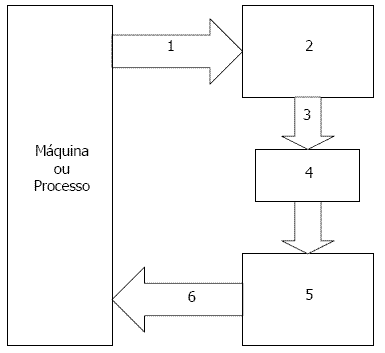

O Controlador Lógico Programável (CLP) é uma ferramenta muito utilizada no controle de processos industriais. A figura abaixo representa o esquema de atuação de um CLP.
A seqüência que representa as variáveis e os dispositivos envolvidos é:
1- Variáveis de Controle; 2- Relés, Contactores e Válvulas; 3- Variáveis de Entrada; 4- Controlador Lógico Programável; 5- Sensores; 6- Variável de Saída.
1- Variáveis de Entrada; 2- Controlador Lógico Programável; 3- Variáveis de Controle; 4- Relés, Contactores e Válvulas; 5- Sensores; 6- Variável de Saída.
1- Variáveis de Entrada; 2- Sensores; 3- Variáveis de Controle; 4- Controlador Lógico Programável; 5- Relés, Contactores e Válvulas; 6- Variável de Saída.
1- Variáveis de Entrada; 2- Relés, Contactores e Válvulas; 3- Variável de Saída; 4- Controlador Lógico Programável; 5- Sensores; 6- Variáveis de Controle.
1- Variáveis de Entrada; 2- Controlador Lógico Programável; 3- Variável de Saída; 4-Relés, Contactores e Válvulas; 5- Sensores; 6- Variáveis de Controle.

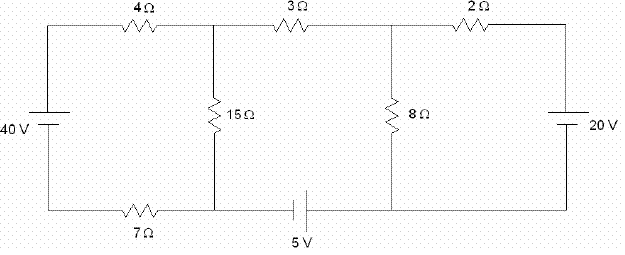

Qual a corrente que circula pelo resistor de 3 Ω do circuito abaixo?
200 mA
140 mA
1.600 mA
190 mA
160 mA

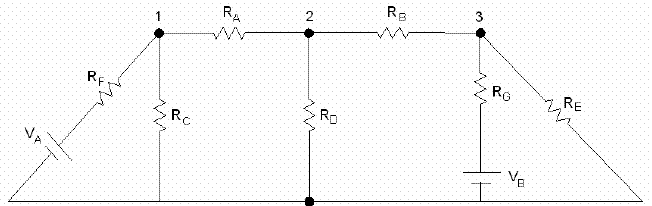

As igualdades abaixo dizem respeito ao circuito acima:
1. IRA +IRB + IRD = 0
2. IRA + IRC = 0
3. RA = IRB
4. IRB = IRD
Está(ão) incorreta(s):
3, apenas.
2 e 3, apenas.
1, 2 e 3, apenas.
1, 3 e 4, apenas.
2, 3 e 4, apenas.
Faltas bifásicas que envolvem a terra (fase-fase-terra) representam curtos-circuitos assimétricos.
Um sistema composto por dois geradores conforme representado no circuito da figura 4, onde RiG1 e RiG2 representam suas resistências internas, alimenta uma carga RL. Qual a parcela de potência dissipada pela carga devida ao gerador G1?
A tensão V1 é igual a 3 V.
Considere-se que um gerador síncrono com 20 pólos, com circuito de campo alimentado por tensão CC no rotor, deva ser sincronizado a uma rede elétrica cuja freqüência nominal é igual a 60 Hz. Nesse caso, para gerar a freqüência nominal do sistema, o rotor do gerador deve ser acionado à velocidade de 360 rpm.
Considere as seguintes afirmativas:
I. Monofásico e bifásico a 2 (dois) condutores: valor em moeda corrente equivalente a 50kWh.
II. Bifásico a 3 (três) condutores: valor em moeda corrente equivalente a 70kWh.
III. Trifásico: valor em moeda corrente equivalente a 100kWh.
Com relação aos valores mínimos faturáveis, referentes ao custo de disponibilidade do sistema elétrico, aplicáveis ao faturamento mensal de unidades consumidoras do grupo B é(são) incorreta(s):
Apenas a I.
Apenas a I e a II.
Apenas a I e a III.
Apenas a II e a III.
I, II e III.

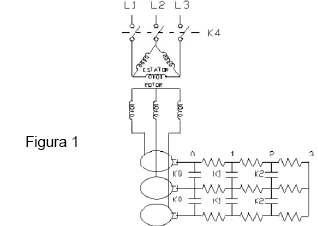

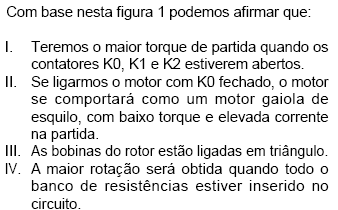

A figura 1 abaixo representa um motor com rotor bobinado. Com base nesta figura 1 podemos afirmar que:


O prazo para análise de projetos referentes às obras de extensão de rede em tensão primária de distribuição inferior a 69 kV é de
30 (trinta) dias.
20 (vinte) dias.
45 (quarenta e cinco) dias
15 (quinze) dias
25 (vinte cinco) dias.
A partir de uma fonte de tensão CC de 110V, um conversor síncrono monofásico CC-CA fornece tensão CA de:
77,8 V
155,6 V
63,5 V
190,5 V
115,2 V
