Questões de Concurso sobre Eletrônica de Potência

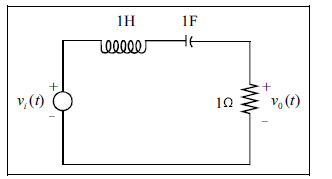

Considere o circuito elétrico mostrado na figura acima, com tensão de entrada e de saída v_i(t) e vo(t) respecivamente. As transformadas de Laplace associadas a esses sinais são V_i(s) e V₀(s), respectivamente. A relação, no domínio s, da tensão de saída e de entrada resulta na função de transferência de um filtro. A respeito da função de transferência relacionando V₀(s) e V_i(s), assinale a opção correta.

Esse circuito corresponde a um retificador de onda completa em ponte com filtro.

Sobre proteção de motores elétricos é incorreto afirmar:

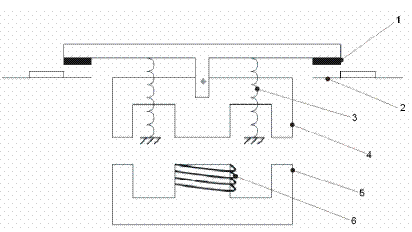

Os contactores são dispositivos muito utilizados em interrupções de circuitos em carga ou a vazio. A figura abaixo ilustra o esquema de um contactor magnético tripolar.

A seqüência correta das partes constituintes do contactor apresentado é:

Sobre geradores trifásicos simétricos é incorreto afirmar

As afirmativas abaixo dizem respeito a redes de distribuição de energia elétrica:

1. A centralização dos transformadores de distribuição é aplicada em redes de distribuição de pequena extensão e grande densidade de carga.

2. A disposição dos transformadores de distribuição de forma não centralizada é indicada para um abastecimento de energia de grande extensão superficial.

3. Os fusíveis NH são utilizados como dispositivos de proteção apenas em redes de distribuição de alta tensão.

4. As linhas de alimentação de alta tensão são abastecidas a partir de subestações dispostas em regiões urbanizadas com grande densidade de consumo.

Estão corretas:

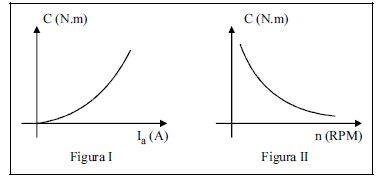

As figuras I e II acima mostram, respectivamente, as características conjugado versus corrente de armadura e conjugado versus velocidade angular obtidas a partir de ensaios em um motor de corrente contínua. Assinale a opção que corresponde ao provável tipo de motor submetido aos ensaios.

Um voltímetro hipotético tem uma escala graduada de 0 (zero) a 250. Com o seletor de escalas em 600Vca, o ponteiro aponta para o valor 100 no momento da medida. Qual o valor medido?

A modulação QAM é um sistema otimizado de modulação, que modifica simultaneamente algumas características da portadora. São elas:

Uma das formas de se implementar um sistema de medida de forças no sistema de controle em questão é o emprego, entre outros componentes, de strain-gauges, dispositivos cujas resistências elétricas são alteradas quando submetidos a deformação.

Caso o resistor de carga, R_L, seja retirado do circuito, a tensão ripple nos terminais do capacitor irá diminuir.

Quando o diodo conduz corrente elétrica na condição de polarização direta, ele está funcionando na região denominada região de ruptura, que ocorre devido ao efeito avalanche.

Uma fonte de tensão de 4,5 V polariza diretamente um diodo. Se o resistor limitador de corrente tiver resistência igual a 200 Ω e a corrente que passar pelo diodo for de 12 mA, a tensão no diodo será de:

Qual a freqüência crítica de uma rede de atraso, sem a resistência da fonte, onde o capacitor é de 2,3 µF e o resistor é de 1200 Ω?

Um indutor de 2,5 H está submetido a uma tensão de 20 V. Qual a taxa de variação de corrente nesse indutor?

A capacitância de um capacitor sem dielétrico é de 14 µF. Quando nele for inserido um dielétrico de constante igual a 5, 4, a nova capacitância passará a ser de:
