Questões de Concurso sobre Equipamentos de proteção (relés, disjuntores, fusíveis etc)

Quanto às funções dos relés de proteção, assinale a alternativa correta.

Os disjuntores de proteção dos circuitos terminais podem ser responsáveis por proteger o usuário diante de um choque por contato indireto.

A respeito do que foi explicitado acima, analise as afirmativas a seguir, considerando V para a(s) verdadeira(s) e F para a(s) falsa(s).

( ) Essa proteção é possível para instalações elétricas com esquema de aterramento IT com as cargas aterradas em um mesmo ponto.

( ) Essa proteção é possível para instalações elétricas com esquema de aterramento TN.

( ) Essa proteção é possível para instalações elétricas com esquema de aterramento TT.

A sequência correta é:

O sensor que deve ser utilizado para se detectar a proximidade de objeto metálico sem a necessidade de um contato entre sensor e esse objeto é o

Qual dos seguintes dispositivos é mais apropriado para proteger um circuito contra sobrecargas e curtos-circuitos?

Qual é a função de um fusível em uma instalação elétrica:

Dentre os principais Dispositivos de Proteção contra Sobrecorrentes, qual das seguintes opções não corresponde a um fusível de baixa tensão?

Assinale a assertiva que apresenta de forma correta um dispositivo que tem a função de proteger as instalações elétricas, desligando a energia automaticamente em caso de curtos-circuitos e sobrecargas.

A proteção em instalações elétricas é um aspecto essencial para garantir a segurança, prevenindo riscos como sobrecargas, curtos-circuitos e acidentes com choques elétricos. Uma instalação bem projetada deve incluir dispositivos de proteção adequados, que atuem de forma eficaz em situações de falha ou mau funcionamento. Além disso, o dimensionamento correto dos componentes e o respeito às normas técnicas são fundamentais para assegurar tanto a integridade dos equipamentos quanto a proteção das pessoas. Considerando que a implementação de sistemas de aterramento e seccionamento também contribui para o bom funcionamento e a segurança das instalações elétricas, marque V para as afirmativas verdadeiras e F para as falsas.

( ) O disjuntor termomagnético é responsável por proteger contra sobrecargas e curtos-circuitos em circuitos residenciais.

( ) O interruptor diferencial residual (DR) é usado exclusivamente para proteger os equipamentos da residência contra falhas elétricas.

( ) Em instalações elétricas residenciais, o uso de fusíveis é mais comum do que disjuntores para a proteção dos circuitos.

( ) O quadro de distribuição deve conter um barramento de neutro e um barramento de terra, devidamente isolados entre si, para garantir a segurança da instalação.

( ) O disjuntor geral no quadro de distribuição pode ser usado como dispositivo de seccionamento da instalação elétrica em casos de manutenção.

A sequência está correta em

Em uma instalação industrial, um eletricista é incumbido de realizar a manutenção preventiva em um quadro de distribuição de força, que atende a diversos motores trifásicos. Ao analisar o diagrama elétrico do quadro, ele observa que os motores são acionados por meio de contatores e protegidos por relés térmicos. Considerando os requisitos da NBR 5419 e as boas práticas de manutenção, dos seguintes procedimentos seria o mais indicado para a verificação dos relés térmicos:

Dispositivos de proteção são essenciais em qualquer instalação elétrica para prevenir danos causados por curtos-circuitos. Qual dos seguintes dispositivos é utilizado especificamente para esta finalidade?

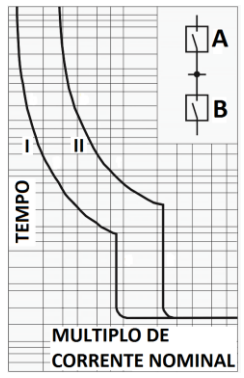

A figura abaixo apresenta as curvas de dois disjuntores, A e B, e a posição relativa de cada um deles, onde o disjuntor A encontra-se mais próximo das cargas:

A respeito desses disjuntores pode-se dizer que:

Qual das seguintes opções não faz parte da constituição típica das chaves compensadoras de partida?

O fusível é um dispositivo que protege o sistema elétrico de veículos e máquinas pesadas, na substituição de um fusível rompido, quais cuidados básicos precisam serem tomados?

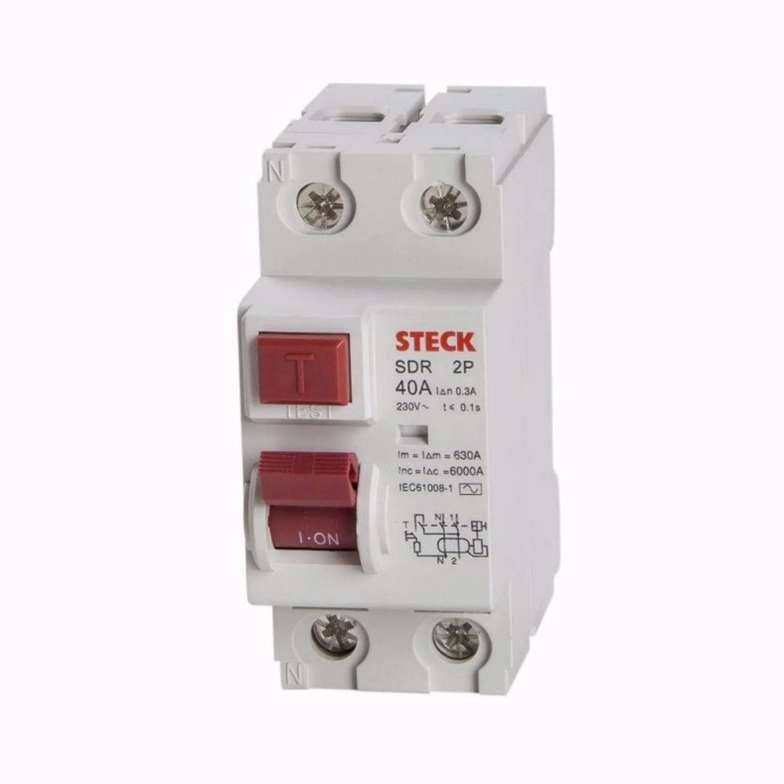

O componente da imagem a seguir é amplamente utilizado em instalações elétricas prediais:

Fonte: www.steck.com.br/pt/residencial/protecao-avancada

No componente apresentado, pode-se observar e identificar várias características técnicas. Com base nisso, analise as afirmações a seguir:

I. Esse componente é um disjuntor bipolar (2 polos), que é utilizado para a proteção de circuitos bifásicos em instalações elétricas.

II. A corrente nominal de operação desse componente é de 40A.

III. O botão "T" é utilizado para testar o componente quanto a um surto de tensão em seus terminais.

É correto o que se afirma em:

Qual disjuntor e condutor deverão ser instalados em um circuito que alimenta 20 lâmpadas de 60 watts na tensão de 127 volts?

O relé térmico é utilizado no circuito de potência/força no acionamento de motores de indução trifásicos. Sobre esse componente, é correto afirmar que

O disjuntor geral de uma instalação elétrica deve ser dimensionado pelo critério da demanda, o que pressupõe a possibilidade de utilização simultânea de, no máximo, 50% da potência instalada.

O disjuntor é um dispositivo de proteção que protege as instalações elétricas contra possíveis danos relacionados a sobrecargas elétricas e curtos-circuitos. Um disjuntor tripolar de 240 a 480V pode ser encontrado na seguinte corrente nominal:

Quando se trata da escolha de disjuntores para um sistema de distribuição elétrica em uma instalação industrial, qual dos seguintes fatores NÃO é diretamente relevante para determinar o tipo adequado de disjuntor a ser utilizado?

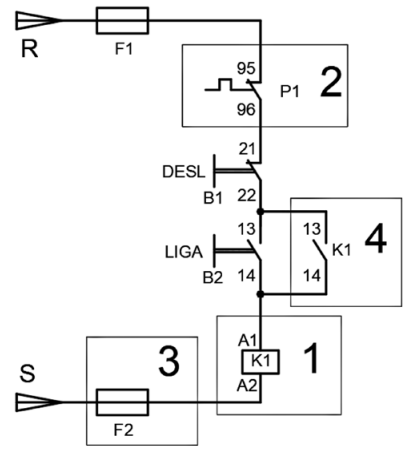

Considere o esquema elétrico de um circuito de comando mostrado na figura a seguir.

O relé de sobrecarga, o fusível de comando e o contato NA de K1 estão representados no esquema, respectivamente, por:
