Questões de Concurso sobre Paralelismo de geradores

Sistemas elétricos podem ter aplicações distintas e conectar diversos tipos de cargas em paralelo. As cargas podem variar de puramente resistivas, mistas a puramente capacitivas ou indutivas. Cada uma delas será representada por sua potência e pelo seu Fator de Potência (FP). Para diversas atuações, como em gerenciamento de energia, é necessária a análise da equivalência final vista pelo gerador que alimentará estas cargas. Considere um sistema elétrico fictício com gerador equilibrado e tensão de linha de 12,5 kV rms que conecta paralelamente as seguintes cargas:

Carga 1: 30 kVA, FP=0,8;

Carga 2: 25 kVA FP=1;

Carga 3: 25 kVA, FP=0,6;

Carga 4: 10 kVar, puramente indutiva, portanto, FP nulo.

Analisando as cargas apresentadas, indique a alternativa correta que apresenta respectivamente os valores de corrente de linha e FP equivalente vistos pelo gerador.

A potência ativa consumida por uma indústria é igual a 50 kW, com fator de potência igual a 0,95. Ao se prospectar geradores a dísel que supram a carga elétrica necessária ao funcionamento dessa indústria, deparou-se com as opções a seguir.

A partir dessas informações, e considerando que 1 HP seja equivalente a 750 W, para suprir a necessidade da indústria, é correto optar pelo(s) grupo(s) gerador(es) do(s) fornecedor(es)

Considerar três transformadores em paralelo com as seguintes características:

• Transformador 1: P_nt1 = 500 kVA e Z_nt1 = 3,5%

• Transformador 2: P_nt2 = 750 kVA e Z_nt2 = 4,5%

• Transformador 3: P_nt3 = 1.000 kVA e Z_nt3 = 5,0%

Sabendo-se que a demanda solicitada é de 2.300 kVA, assinale a alternativa CORRETA, que representa r a distribuição de carga para as três unidades P1, P2 e P3 (em k VA).

Dois transformadores idênticos, cada um com potência nominal de 200 kVA e tensão secundária de 230 V, são conectados em paralelo para aumentar a capacidade de fornecimento de energia. Após a conexão, a corrente total fornecida ao sistema é medida e resulta em 400 A.

Qual das seguintes afirmações é verdadeira?

A defasagem angular de tensões entre as mesmas fases de dois geradores operando em paralelo ocasiona a circulação de correntes entre eles.

Três resistores de 100 Ω, 200 Ω e 300 Ω, são colocados em paralelo.

Qual a resistência equivalente da conexão?

Para que um gerador síncrono forneça energia elétrica para cargas isoladas, é necessário que ele esteja conectado à fonte de tensão trifásica.

O funcionamento de geradores síncronos a vazio permite que se determine a corrente de campo necessária para que se atingir determinada tensão interna.

Se cada uma de 3 resistências ligadas em paralelo consome 10 W, qual é a potência total fornecida pela fonte?

Circuito paralelo é aquele em que os receptores estão ligados diretamente aos condutores da fonte. Devido à composição do circuito paralelo, e importante notar que:

1) As tensões das cargas (receptores) devem ser iguais;

2) As intensidades de corrente nas cargas (receptores) devem ser iguais;

3) Cada carga (receptor) pode funcionar independentemente dos demais.

Estão CORRETAS:

Um gerador trifásico balanceado produz uma tensão de 380 V em cada fase. A carga trifásica é equilibrada e as impedâncias são de 10 Ω. O sistema encontra-se na configuração Δ-Δ conforme mostra a figura a seguir.

Determine a tensão e a corrente na linha.

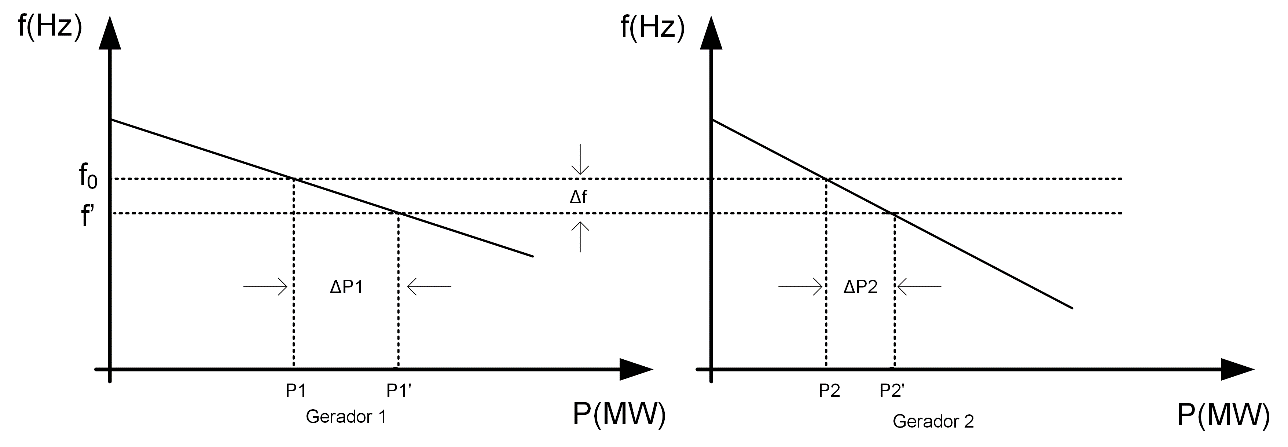

É comum, em sistemas elétricos de potência (SEP), a existência de mais de um gerador síncrono atendendo às cargas. A contribuição de cada gerador para o sistema pode ser distinta, ainda que a frequência do sistema seja única. A figura abaixo ilustra dois geradores síncronos, unidades 1 e 2 atendendo a carga de um SEP. Em um dado momento, por conta de um incremento de carga, a frequência do sistema altera de seu valor inicial f0 para um valor f’.

Fonte: Banca Examinadora, 2023.

O SEP está originalmente demandando 2 MW e está operando em uma frequência de 60,25 Hz. Sabendo que o gerador 1 possui uma frequência a vazio de 61,5 Hz e um estatismo de 1 MW/Hz e o gerador 2 possui uma frequência a vazio de 61,0 Hz e um estatismo de 1 MW/Hz, qual será a nova frequência do sistema na ocorrência de um incremento na demanda de 1 MW?

Assinale a alternativa que completa a frase abaixo.

Em um circuito paralelo, ________ principal é igual ________ das correntes que passam pelas ramificações do circuito.

É(São) condição(ões) requerida(s) para a ligação em paralelo de geradores:

Um gerador síncrono trifásico de 50 kVA e 380 V nominais possui corrente nominal superior a 70 A.

As formas de ligação dos geradores às cargas estabelecem certas relações de tensão e corrente que devem ser bem compreendidas para um projeto adequado de uma instalação elétrica. Considere um sistema trifásico simétrico e equilibrado em que um gerador em estrela com tensão de fase de 220 V alimenta uma carga em triângulo composta de três impedâncias de 10∠30° Ω. Assinale a alternativa que apresenta a tensão e a corrente de linha, respectivamente.

Sobre os princípios de funcionamento de geradores e motores elétricos, e quadros de comando, controle e proteção, marque a afirmativa verdadeira.

Assinale a opção que apresenta uma das condições para que, em uma associação em paralelo de transformadores monofásicos, haja distribuição da potência solicitada pela carga proporcionalmente à potência de cada transformador.

São consideradas consequências de um gerador submetido a componente de sequência negativa, devido ao desequilíbrio de carga elétrica alimentada pelo gerador, EXCETO:

Dois geradores CA são preparados para atuarem em paralelo. Para que ambos entrem em sincronismo, há a necessidade deles serem construídos com o mesmo:
