Questões de Concurso sobre Paralelismo de geradores

Considere na figura a seguir os seguintes geradores CC, onde os terminais A-A’ correspondem aos enrolamentos de armadura e os terminais F-F’ e S-S’ aos enrolamentos de campo:

O modelo dinâmico do Gerador disposto e (A) relacionando a Tensão de armadura VAA' com a tensão de campo VFF', considerando as condições iniciais nulas, trata-se de um sistema de segunda ordem.

Um gerador síncrono trifásico, de polos lisos, possui capacidade nominal de potência aparente em seu estator de 90,0 [MVA]. Quando opera nessa potência nominal, com fator de potência de 0,9 (capacitivo) e tensão terminal de 17,3 [kV], a potência ativa total produzida pelo gerador e a corrente em um de seus terminais são, aproximada e respectivamente:

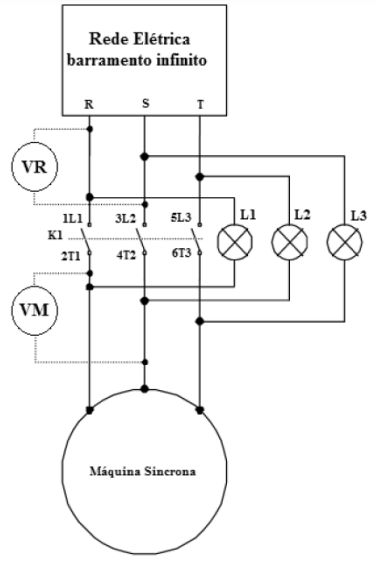

Considere o seguinte esquema de conexão entre um Gerador Síncrono e a Rede Elétrica de acordo com a figura a seguir:

O arranjo possui por objetivo permitir a sincronização da máquina Síncrona em paralelo com a rede (considerada um barramento infinito para esta situação) através do fechamento do contatctor de força K1.

Para prosseguir com o procedimento de paralelismo deve-se monitorar as tensões VM e VR de maneira VR ≈ VM ≈ 0 V a fim de detectarmos o “cruzamento pelo zero” o qual coincidirá com o instante em que lâmpada L1 estará apagada.

Quanto as características do enrolamento de armadura de um Gerador C.C temos que em um enrolamento IMBRICADO as extremidades de cada bobina são ligadas aos segmentos do comutador com dois polos de intervalo. Desta forma ao invés de curto-circuitar uma única espira, a escova faz curto-circuito em um pequeno grupo de espiras ligadas em série.

Sobre a operação em paralelo de alternadores, analisar os itens abaixo:

I. O procedimento para colocar grandes alternadores em paralelo com o sistema de energia é realizado por computadores.

II. A frequência do alternador que será colocado em paralelo deve ser levemente menor que a frequência do alternador em operação.

III. É possível realizar a sincronização de pequenos alternadores utilizando um conjunto adequado de 3 lâmpadas.

IV. A principal vantagem da operação em paralelo de alternadores é o aumento da confiabilidade, manutenibilidade e eficiência do sistema de energia.

Estão CORRETOS:

Para que dois geradores c.a. sejam ligados em paralelo, existem algumas condições. Assinale a alternativa que contém uma delas.

O paralelismo momentâneo de geradores de emergência com a rede de distribuição apenas é permitido através de disjuntores supervisionados por relés de verificação de sincronismo (ANSI 25). O relé 25 monitora grandezas elétricas específicas, permitindo a manobra de fechamento do disjuntor, interligando ambos os subsistemas elétricos (gerador e rede de distribuição), apenas sob certos limites pré-estabelecidos dos valores dessas grandezas monitoradas. Contextualizado por esse processo de sincronização, referente aos conhecimentos dessas grandezas elétricas em engenharia elétrica, assinale a alternativa que apresenta grandezas envolvidas nesse processo.

São condições necessárias para que dois geradores síncronos sejam conectados em paralelo, alimentando a mesma carga, EXCETO

Considere as afirmativas a seguir associadas a geradores elétricos:

I. Geradores elétricos convertem energia mecânica em energia elétrica.

II. As grandezas fundamentais para paralelar geradores são: tensão, frequência e defasagem angular.

III. Os geradores que utilizam a energia potencial da água represada em barragens para gerar energia elétrica são chamados de geradores termelétricos.

IV. Os geradores que utilizam a energia de combustíveis fósseis para gerar energia elétrica são chamados de geradores hidrelétricos.

Estão CORRETAS as afirmativas:

Suponha uma excitação de campo constante. A tensão da armadura de um gerador de excitação independente é igual a 150𝑉 em uma velocidade de 1800𝑟𝑝𝑚. Assinale a alternativa que apresenta o valor CORRETO da tensão a vazio do gerador, quando a sua velocidade é reduzida em 200𝑟𝑝𝑚:

O circuito CA apresentado a seguir é alimentado por um gerador monofásico, cuja tensão eficaz é igual a 150 𝑉 . O circuito alimenta uma carga com impedância 𝑍, cujo fator de potência é igual a 0,5 e a carga com resistência 𝑅. Um Wattímetro é conectado entre o gerador e a carga 𝑍 e indica uma potência igual a 3,75[𝑘𝑊].

Os valores do módulo da corrente eficaz, do ângulo da corrente eficaz 𝑖(𝑡) e da resistência 𝑅 para que a metade do módulo do valor eficaz de 𝑖(𝑡) circule através de 𝑅 são, respectivamente:

Os motores síncronos recebem essa denominação porque o rotor gira com velocidade igual à velocidade angular síncrona da máquina, a qual é a mesma do campo girante estabelecido pelos enrolamentos do estator. Sendo assim, considere-se duas máquinas síncronas, chamadas de máquina I e máquina II, que estão operando em sistemas elétricos hipotéticos distintos. A máquina I possui velocidade síncrona igual a n_s1 (dada em rpm) e opera com frequência f₁ (dada em Hz) e a máquina II possui velocidade síncrona igual a n_s2 (também dada em rpm) e se encontra operando em um sistema elétrico com frequência f₂ (também dada em Hz). Sabendo-se que as máquinas I e II possuem o mesmo número de polos e que a relação entre as velocidades síncronas dá-se por $\frac{n_{s1}}{n_{s2}}=3$ , é correto afirmar que a frequência f₁ seja igual a

Sobre a operação em paralelo de dois geradores síncronos, colocam-se as seguintes afirmativas:

I - As tensões de linha (RMS) dos dois geradores devem ser iguais.

II - Os dois geradores devem ter a mesma sequência de fase.

III - Os dois geradores não devem ter a mesma sequência de fase.

IV - Os ângulos de fase de quaisquer duas fases correspondentes entre os dois geradores devem ser iguais.

V - A frequência do segundo gerador a ser conectado devem ser levemente inferior à frequência do sistema em operação.

Das afirmativas acima, são condições que devem ser atendidas para a operação em paralelo de geradores síncronos aquelas indicadas pelos itens:

Para que um gerador síncrono seja conectado ao sistema interligado, composto por dezenas de outros geradores, as seguintes condições devem ser satisfeitas, EXCETO:

A ligação em paralelo de geradores não pode ser executada sem que sejam observadas algumas condições.

A respeito do paralelismo de geradores, analise as afirmativas a seguir.

I. A tensão de geração dos geradores ligados em paralelo pode ser diferente.

II. Os ângulos de defasagem dos geradores operando em paralelo devem ser iguais.

III. A potência dos geradores deve ser igual.

Assinale:

Para determinadas condições, pode ser necessário obter freqüências diferentes da freqüência existente na linha de alimentação. Para alimentar um sistema trifásico sob 25 Hz, a partir de um sistema trifásico de 60 Hz, utiliza-se um conjunto motor – gerador, consistindo de duas máquinas síncronas acopladas diretamente; assim sendo, o número mínimo de pólos que o motor e o gerador devem ter e a velocidade do conjunto nessas condições, são, respectivamente,

Em relação à operação de geradores elétricos em paralelo, considere as seguintes afirmações:

1. são montados em paralelo para aumentar a potência.

2. são montados em paralelo para aumentar a tensão.

3. devem possuir a mesma freqüência.

4. devem ter a mesma corrente em seus terminais.

5. devem ter a tensão em fase.

Assinale a alternativa correta:

São condições de paralelismo entre geradores síncronos, EXCETO:
