Questões de Concurso sobre Principais elementos de uma rede telefônica
Disciplina
Assunto
1
Banca
Instituição
Cargo
Ano
Carreira
Área de formação
Escolaridade
Dificuldade
Comentários:
Professores
Alunos
Meus Comentários
Vídeo
Minhas questões:
Resolvidas
Não resolvidas
Certas
Erradas
Tipo de questão:
Certo e errado
Múltipla escolha
Incluir questões:
Anuladas
Desatualizadas
Questões:
Todas as questões
Filtro simplificado
Questões
Todas as questões
25
questões
encontradas
20
Mais recentes
Sistema de Cabeamento Estruturado (SCE) é uma rede física de comunicação capaz de atender a vários tipos de aplicações, como sinais de voz, dados, imagem e controle predial ou industrial, permitindo a interligação entre diferentes pontos (estações de trabalho) de uma empresa, assim como entre estes e os serviços públicos de transmissão de dados e de telefonia. Esses sistemas são projetados atendendo a normas como a ABNT NBR 14565. O uso da norma facilita a padronização dos SCE, permitindo maior qualidade nos serviços. A referida norma afirma que:
I. O ponto de consolidação permite conexão cruzada (cross-connect) e fica localizado no cabeamento primário.
II. UTP (unshielded twisted pair) é um cabo de par trançado que auxilia no cancelamento de ruídos em circuitos desbalanceados.
III. Distribuidor Secundário interliga o cabeamento backbone ao cabeamento horizontal.
IV. O Distribuidor Geral de Telecomunicações (DGT) é conectado aos armários de telecomunicações através de cabeamento backbone.
É(São) verdadeira(s) a(s) afirmativa(s)
A
I, apenas.
B
II, apenas.
C
I e IV.
D
II e III.
E
III e IV.

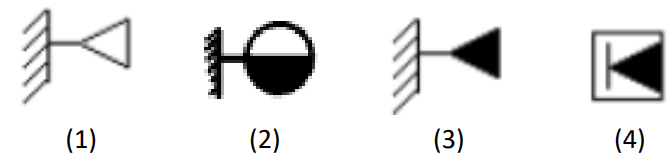

Os símbolos apresentados a seguir são frequentemente utilizados na representação de saídas em instalações telefônicas.
O símbolo que indica uma saída para telefone externo na parede (rede Telebrás) é o
A
1.
B
2.
C
3.
D
4.
Uma empresa proprietária de uma edificação de escritórios com três pavimentos está planejando a instalação de um sistema de telefonia e cabeamento estruturado para suprir as necessidades de comunicação interna e externa de seus colaboradores. Considerando as boas práticas de engenharia e as diretrizes gerais para projetos de rede e telecomunicações em edifícios comerciais, assinale a alternativa INCORRETA.
A
O projeto deve prever uma Sala de Entrada de Telecomunicações (Entrance Facility – EF), local onde ocorre a transição entre os cabos de utilidades da operadora externa e a rede interna de cabeamento do edifício.
B
É recomendável a previsão de, no mínimo, uma Sala de Telecomunicações (Telecommunications Room – TR) por pavimento, para garantir que o comprimento máximo do cabeamento horizontal até as tomadas de usuário não seja ultrapassado.
C
O cabeamento de backbone (vertical), encarregado de interligar as salas de telecomunicações dos três pavimentos, deve ser obrigatoriamente executado com cabos coaxiais de alta impedância para evitar interferências eletromagnéticas.
D
As tubulações e infraestruturas de passagem, como eletrocalhas e shafts, devem ser dimensionadas com uma margem de folga para permitir futuras expansões e manutenções sem a necessidade de obras civis destrutivas.
E
A infraestrutura de telecomunicações deve manter uma distância mínima de segurança em relação aos condutores do sistema de energia elétrica e de proteção contra descargas atmosféricas (SPDA) para mitigar riscos de indução eletromagnética.
As instalações telefônicas em edifícios seguem normas e nomenclatura específica. Assinale a alternativa INCORRETA em relação à definição apresentada à nomenclatura.
A
Ponto Terminal da Rede (PTR): caixa na qual são terminados e interligados os cabos da rede externa da concessionária e os cabos internos do edifício.
B
Bloco terminal: bloco de material isolante, destinado a permitir a conexão de cabos e fios telefônicos.
C
Prumada: tubulação vertical que se constitui na espinha dorsal da tubulação telefônica do edifício e que corresponde, usualmente, à tubulação primária do mesmo.
D
Poço de elevação: tipo especial de prumada, que possibilita a instalação de telefones celulares em elevadores de serviço.
Os para-raios instalados no decorrer do ramal de ligação devem estar ligados à malha de terra do sistema.
C
Certo
E
Errado
As instalações telefônicas em edifícios constituem um segmento da engenharia elétrica que segue normas e definições específicas. Sobre o tema, relacione a Coluna 1 à Coluna 2, associando os conceitos abaixo às suas respectivas definições.
Coluna 1
1. Bloco terminal.
2. Caixa de distribuição.
3. Ponto Terminal da Rede (PTR).
4. Poço de elevação.
5. Prumada.
Coluna 2
( ) Caixa na qual são terminados e interligados os cabos da rede externa da Concessionária e os cabos internos do edifício.
( ) Tubulação vertical que se constitui na espinha dorsal da tubulação telefônica do edifício e que corresponde, usualmente, à tubulação primária.
( ) Tipo especial de prumada, de seção retangular, que possibilita a instalação de cabos de grande capacidade.
( ) Caixa pertencente à tubulação primária, cuja finalidade é dar passagem aos cabos e fios telefônicos, bem como abrigar os blocos terminais.
( ) Constituído de material isolante, destinado a permitir a conexão de cabos e fios telefônicos.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
A
1 – 2 – 3 – 4 – 5.
B
5 – 4 – 3 – 2 – 1.
C
1 – 3 – 5 – 2 – 4.
D
3 – 1 – 2 – 5 – 4.
E
3 – 5 – 4 – 2 – 1.
Assinale a alternativa verdadeira.
A
O esquema de ligação (a) é TN-S e o esquema de ligação (b) é TN-C.
B
O esquema de ligação (a) é TN-S e o esquema de ligação (b) é TT.
C
O esquema de ligação (a) é TN-C e o esquema de ligação (b) é TN-S.
D
O esquema de ligação (a) é TN-C e o esquema de ligação (b) é TT.
Em instalações elétricas e de infraestrutura para sistemas de telecomunicações em edificações, diversos aspectos devem ser considerados para garantir a segurança e eficiência dos sistemas. Com base nos conceitos dessas instalações, marque a alternativa correta:
A
Os sistemas de cabeamento estruturado devem ser instalados de forma a garantir a separação física entre cabos de dados e cabos de energia elétrica, para evitar interferências eletromagnéticas.
B
Para garantir a integridade de sistemas de telecomunicações, os cabos UTP (par trançado) devem ser instalados preferencialmente junto a tubulações de água, já que essas tubulações ajudam na dissipação de calor.
C
A instalação de eletrodutos em sistemas de telecomunicações pode ser compartilhada com os condutores de energia elétrica, desde que os cabos de telecomunicações estejam devidamente isolados.
D
Em edifícios comerciais, é obrigatório o uso de um barramento de equipotencialização nas instalações elétricas e de telecomunicações, o que ajuda a prevenir problemas de interferência e aumentar a segurança.
Julgue as afirmativas abaixo como verdadeiras (V) ou falsas (F) sobre conceitos de instalações elétricas e de infraestrutura para sistemas de telecomunicações em edificações:
(__)As instalações elétricas em edificações devem ser projetadas para suportar cargas elétricas que atendam não apenas a iluminação, mas também os sistemas de telecomunicações.
(__)O cabeamento estruturado é uma solução que integra diferentes sistemas de telecomunicações, como telefonia, dados e vídeo em uma única infraestrutura.
(__)A NBR 5410 é a norma específica que trata dos cabeamentos estruturados para edifícios comerciais.
Assinale a alternativa cuja respectiva ordem de julgamento esteja correta:
A
V − V − V.
B
V − F − F.
C
F − F − V.
D
V − V − F.
Assinale a alternativa que não apresenta sinalizações que interligam Centrais Telefônicas convencionais em vários níveis hierárquicos.
A
sinalização E/M pulsada
B
sinalização E/M contínua
C
sinalização R2 Digital
D
sinalização MTBF 2a
E
sinalização RS232C
Em uma edificação, o ponto em que uma linha externa penetra na edificação, denomina-se:
A
Ponto de entrada.
B
Ponto de entrega.
C
Linha externa.
D
Linha elétrica.
E
Linha de sinal.

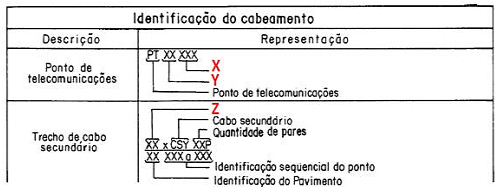

O quadro identifica a descrição e a identificação do cabeamento utilizado em um projeto de instalações telefônicas; observe.
Assinale a alternativa que descreve correta e respectivamente a representação das letras X, Y e Z.
A
Sequencial do ponto de telecomunicação; quantidade de cabos; e, identificação dos pavimentos.
B
Sequencial do ponto de telecomunicação; identificação dos pavimentos; e, quantidade de cabos.
C
Identificação dos pavimentos; quantidade de cabos; e, sequencial do ponto de telecomunicação.
D
Identificação dos pavimentos; sequencial do ponto de telecomunicação; e, quantidade de cabos.
As cores do par número 08 são
A
preto e verde.
B
vermelho e laranja.
C
amarelo e cinza.
D
branco e verde.
E
vermelho e verde.
A comunicação serial por meio do padrão RS-232 (a EIA RS-232C ou V.24), é um padrão para troca serial de dados binários entre um DTE (Data Terminal Equipment) e um DCE (Data Communication Equipment). Utilizando este padrão de comunicação, cuja direção dos dados será feita do DTE para o DCE, a função do sinal RTS
A
é de aterramento.
B
é de recepção dos dados do DCE.
C
é de transmissão dos dados do DTE para o DCE.
D
solicita permissão para envio de dados ao DCE.
E
é uma resposta a uma solicitação de envio de dados.

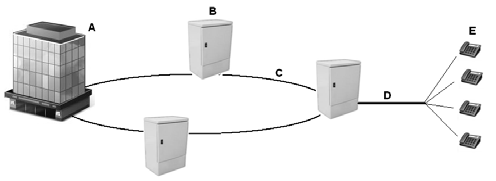

Na figura a seguir, é exibido um exemplo de rede de um sistema de telefonia fixa comutada.
A respeito desse sistema, é correto afirmar que
A
o elemento “B” pode ser um armário de rede alimentadora, que tem a função de abrigar o material de manutenção e distribuir sinal telefônico para os assinantes por meio da rede alimentadora.
B
o elemento “E” é um terminal telefônico. Na contramão da tecnologia, não vem sofrendo evolução. Os terminais telefônicos utilizam sinalização FSK, popularmente denominada de DTMF.
C
o elemento “A” é uma edificação que pode abrigar uma central telefônica. A centralização é cada vez mais evitada nos sistemas de telefonia fixa comutada, existindo uma distribuição deste tipo de equipamento pela rede em prédios distintos. São as denominadas estações telefônicas.
D
o elemento identificado pela letra “D” é denominado rede distribuidora. Na língua inglesa, pode ser chamado de local loop.
E
o elemento “C” pode ser um cabeamento óptico, que está sendo substituído por meio metálico com a evolução do sistema de telefonia fixa comutada.
Assinale a alternativa que identifica apenas termos utilizados em redes de cabeamento telefônicas internas convencionais.
A
CCI, RJ11, ARD, FE.
B
RJ11, CCE, BLE e SPDIF.
C
CCI, RJ11, FI e BLI.
D
RJ11, CCE, ARD e FI.
E
FI, CCE, ARD e cabo primário.
A respeito de rede de cabeamento estruturado, é correto afirmar que
A
é um cabeamento restrito a comunicação de dados e rede interna de edificações mais modernas.
B
segue normas que padronizam um conjunto de soluções físicas para diversos fabricantes.
C
o cabeamento horizontal é limitado a 50 m, dada a preocupação com a velocidade de transmissão de dados.
D
as denominadas áreas de trabalho estão engessadas, limitando o número de pontos de acesso à rede.
E
é uma tecnologia restrita a cabeamento metálico, por exemplo, cabos UTP, STP e Loose Buffered.
As centrais telefônicas são muito suscetíveis ao surgimento
de correntes de surto em dias de chuva. Por isso, utilizam-se
alguns recursos técnicos de aterramento para sua prevenção.
Entre as providências que devem ser tomadas para melhor
protegê-las estão:
A
utilizar malha de terra independente e disjuntores DR.
B
aterrar a central telefônica junto ao quadro de distribuição.
C
utilizar pararraio junto à central.
D
aterrar todos os aparelhos telefônicos envolvidos.
E
conjugar os disjuntores gerais aos aterramentos do
sistema.
Considere a tabela abaixo contendo os grupos de cores primárias (Grupo 01) e secundária (Grupo 02) usada para a codificação e identificação dos pares de cabos telefônicos.
Grupo 01 - Cores primárias/ Grupo 02 - Cores Secundárias
Número do par / Cor / Unidade do par / Cor
01 a 05 - branco - 1 e 6 - azul
-06 a 10 - vermelho - 2 e 7 - laranja -
11 a 15 - preto - 3 e 8 - verde
16 a 20 - amarelo - 4 e 9 - marrom
21 a 25 - roxo - 5 e 0 - cinza
No cabo telefônico interno do tipo CI 40-25, as cores dos pares de números 13 e 22 são, respectivamente,
A
preto-verde e vermelho-azul.
B
preto-verde e roxo-laranja.
C
branco-cinza e roxo-laranja.
D
vermelho-verde e preto-laranja.
E
branco-marrom e amarelo-verde.
Uma vantagem obtida com a adição de uma Central Tandem em uma rede telefônica é:
A
a eliminação da Central Trânsito Internacional nesta rede;
B
a criação de caminhos alternativos entre as Centrais Locais;
C
a adição de serviços especiais de DDR e DDI;
D
a ligação direta entre dois assinantes, sem necessidade das Centrais Locais;
E
a redução de telefones com defeito
