Em um transformador de corrente:
A
é importante, para proteção, a curva de excitação secundária.
B
o fator de sobrecorrente nominal expressa a máxima corrente que suporta.
C
o fator térmico nominal está relacionado com a corrente que suporta em um minuto.
D
as correntes secundárias padrões são 2 A e 10 A.
E
tipo bucha, a impedância do enrolamento secundário é alta.
Por melhorarem o fator de potência de uma instalação, os capacitores encontram o seu melhor emprego em instalações industriais, especialmente sob a forma de "bancos", quer sejam instalados em postes ou em subestações. Sobre esse enunciado pode-se afirmar sobre a proteção dos capacitores que:
A
todo condutor não ligado à terra do alimentador do capacitor deverá ser protegido por fusível ou disjuntor
B
os capacitores não necessitam ser providos de meios de descarga elétrica
C
os capacitores não precisam ter suas carcaças obrigatoriamente ligadas à terra
D
a capacidade de condução das chaves separadoras deve ser no mínimo de 135% da corrente nominal do capacitor ou banco, sendo obrigatória a interrupção simultânea de todos os condutores
E
quando o capacitor for conjugado a um motor, o dispositivo de desligamento do motor deve desligar o capacitor, entretanto não dispensa a utilização da chave separadora
Com relação ao dimensionamento de um sistema de proteção contra descargas atmosféricas (SPDA), são estabelecidos níveis de proteção em função dos tipos de construção, os quais servem para tomadas de decisão no projeto do SPDA. O total de níveis estabelecidos é igual a
A
4.
B
6.
C
7.
D
9.
A norma NBR-5410/2004 não se aplica a instalações de proteção contra descarga direta de raios. Por outro lado, a NBR-5419/2001 fixa as condições requeridas para projeto, instalação e manutenção de sistemas de proteção contra descargas atmosféricas (SPDA).
C
Certo
E
Errado
Acerca dos riscos elétricos e de seu controle, de acordo com a Norma Regulamentadora NR 10, em vigor, que trata da segurança em instalações elétricas e serviços em eletricidade, assinale a opção correta.
A
Em todas as intervenções em instalações elétricas, medidas de controle de prevenção de risco elétrico devem ser implementadas com o objetivo de garantir, em primeiro lugar, a preservação da parte estética do local de trabalho contra danos decorrentes de curtos-circuitos.
B
Os estabelecimentos com carga superior a 1 kW são obrigados a constituir e a manter o prontuário de suas instalações elétricas, contendo, entre outras informações, a documentação de inspeções e medições verificadas no sistema de proteção contra descargas atmosféricas e aterramentos elétricos.
C
Em toda espécie de trabalho em um ramal de alimentação de uma instalação elétrica, para preservação da segurança no local, os funcionários responsáveis pelo serviço deverão instalar um disjuntor DR provisório no ramal de alimentação, o qual servirá de proteção contra correntes de curtos-circuitos acidentais em decorrência da execução do trabalho.
D
As empresas estão obrigadas a manter esquemas unifilares atualizados das instalações elétricas de seus estabelecimentos, contendo as especificações do sistema de aterramento e demais equipamentos e dispositivos de proteção.
Com relação às proteções de circuitos residenciais, considere as seguintes afirmativas:
1. São dimensionadas em função direta da capacidade de corrente dos condutores e não em função da corrente prevista no circuito.
2. Podem ser usados os disjuntores termomagnéticos ou disjuntores diferenciais residuais, ficando a decisão a critério do projetista.
3. Se forem utilizados os disjuntores DR, a sua eficiência aumenta se o neutro de saída do mesmo for aterrado.
4. O interruptor diferencial residual substitui integralmente o disjuntor termomagnético.
Assinale a alternativa correta.
A
Somente as afirmativas 1 e 3 são verdadeiras
B
Somente as afirmativas 1 e 2 são verdadeiras.
C
Somente as afirmativas 2 e 3 são verdadeiras
D
Somente as afirmativas 3 e 4 são verdadeiras
E
Somente a afirmativa 1 é verdadeira
Na proteção de rede de distribuição primária rural, normalmente
é empregado na subestação de alimentação, como
dispositivo de proteção automático do alimentador da
rede,
a
disjuntor provido de unidade temporizada cobrindo a mesma zona de proteção do dispositivo automático e desprovido de unidade instantânea.
b
disjuntor com a unidade instantânea cobrindo apenas parte da zona de proteção do dispositivo automático.
c
disjuntor com a unidade instantânea cobrindo a mesma zona de proteção do dispositivo automático.
d
religador com a unidade instantânea cobrindo apenas parte da zona de proteção do dispositivo automático.
e
religador com a unidade instantânea cobrindo a mesma zona de proteção do dispositivo automático.
destinado à manobra e à proteção de circuitos primários e está associado a relés.
C
Certo
E
Errado
Eletrogeométrico é a denominação de um método de cálculo de proteção contra:
A
rompimento de malha de terra;
B
descargas atmosféricas;
C
tensões de passo;
D
desequilíbrio no escoamento de correntes para terra em redes desequilibradas;
E
sobre-tensões de manobra.

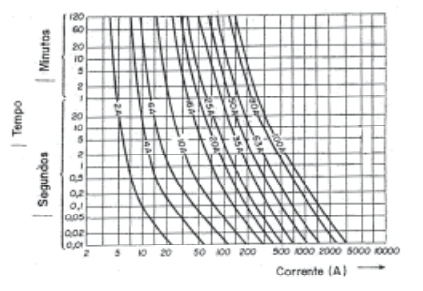

Considere na representação abaixo as curvas características de fusíveis.
Se a corrente em um circuito protegido por um fusível de 25 A atingir 200 A, o tempo aproximado para sua atuação será
A
0,01s.
B
0,2s.
C
1s.
D
5s.
E
10s.
A respeito dos fusíveis diazed citados no texto e de suas curvas características, assinale a opção correta.
A
As curvas dos fusíveis diazed são idênticas às curvas características de fusíveis NH, caso as correntes de curto-circuito sejam inferiores a 40 A.
B
De acordo com as curvas apresentadas, não é possível selecionar um fusível capaz de interromper correntes de curto-circuito inferiores a 6 A.
C
Os fusíveis de 16 A a 100 A existem somente na modalidade cartucho.
D
Os fusíveis diazed são adequados para uso na proteção de condutores de rede de energia elétrica e circuitos de comando.
especificado, no mínimo, com informações de tensão nominal, corrente nominal, freqüência nominal, entre outras informações relevantes.
C
Certo
E
Errado
Nos equipamentos elétricos, o grau de proteção mecânica é caracterizado por 02 (dois) algarismos após as letras:
A
GP;
B
PM;
C
IP;
D
PI;
E
MP.
A capa externa do cabo cumpre a função mecânica de agregação de sua blindagem metálica, dotando-o de uma proteção mecânica adequada.
C
Certo
E
Errado
O relé bimetálico tem função de proteger o circuito de força do motor contra desbalanço de fases.
C
Certo
E
Errado
Considere as seguintes proposições referentes a coordenação da proteção:
I. O método de verificação gráfica tempo-corrente utiliza gráfico em papel milimetrado com escalas lineares.
II. As correntes de magnetização de transformadores são consideradas como múltiplo da corrente nominal, dependendo da potência do transformador, com duração de 0,1s.
III. O dispositivo de proteção do transformador tem que ter a sua curva representada entre o ponto da corrente de magnetização e o ponto ANSI, dependente da impedância do transformador, sendo que para impedância de 5%, o ponto ANSI tem a coordenada de corrente 20IN.
Está correto o que se afirma em
a
I, apenas.
b
I e II, apenas.
c
I e III, apenas.
d
II e III, apenas.
e
I, II e III.
Ano:
2006
Uma subestação de transmissão interliga 4 circuitos, designados
por C1, C2, C3 e C4, e opera com o esquema elétrico
"disjuntor e meio". Os circuitos C1 e C2 compartilham o
mesmo módulo de interligação de barras, ou seja, um
mesmo disjuntor central, assim como os circuitos C3 e C4
compartilham o outro módulo de interligação de barras
existente. Adicionalmente, os circuitos C1 e C3 ligam-se
através de disjuntores ao barramento "A" e os circuitos C2 e
C4 ao barramento "B".
Considere a condição em que todos os disjuntores estejam
ligados, exceto o disjuntor comum aos circuitos C1 e C2,
que se encontra desligado para manutenção. Caso ocorra a
atuação da proteção diferencial do barramento "A", será
observado o(a):
A
desligamento de toda a subestação.
B
desligamento dos circuitos C1 e C3.
C
desligamento do circuito C1.
D
desligamento do circuito C2.
E
permanência de todos os circuitos ligados através do barramento "B".
Considerando que se deseje instalar fusíveis diazed em determinado circuito e estimando-se em aproximadamente 6 s, no circuito, o tempo de duração para uma corrente de curto-circuito igual a 20 A, tendo o gráfico mostrado no texto como base, pode-se afirmar que o fusível mais adequado para essa instalação é o de
A
2 A.
B
4A.
C
10 A.
D
25 A.
A denominação e a função do dispositivo RT são, respectivamente, relé
A
térmico e proteção.
B
térmico e controle de velocidade.
C
de tempo e controle de conjugado de partida.
D
de tempo com retardo na ligação e controle de torque.
E
de tempo com retardo na ligação e proteção.
Cabos da classe de tensão 15 kV têm uma fita semicondutora, cuja função é a de proteção mecânica do cabo contra ação de sujeira que atravessa a camada de proteção isolante externa do cabo.
C
Certo
E
Errado
