A distribuição de energia é um assunto muito importante a ser discutido atualmente, pois a quantidade de “Data Centers”, “Call Centers”, bancos, industrias em geral, na grandes cidades, tem efetado a qualidade de energia, com índices harmônicos elevados. Abaixo são apresentados vários tipos de carga. Assinale a alternativa que apresenta as cargas que mais geram “harmônicos”.

A quantidade de Harmônicos nos sistemas elétricos tem aumentado muito nos últimos anos devido às mudanças no perfil das cargas presentes nos grandes consumidores de energia elétrica. Assinale a alternativa que apresenta a melhor definição de “harmônicos”.

Se a resistência de falta for nula, o curto-circuito produzirá corrente de falta cuja magnitude é 20% superior à magnitude de corrente de uma falta trifásica.

Se ocorrer uma falta trifásica na barra 2, sem resistência de falta, a magnitude da corrente de falta em pu nessa barra será inferior à corrente de falta trifásica na barra 3, também sem resistência de falta.

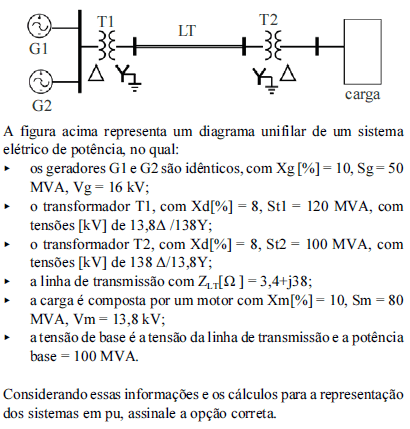

A reatância da LT, em ohms, é igual a 5.

Um sistema de potência trifásico, composto por uma fonte de tensão de 10 kV, alimenta um motor com reatância X” = 0,5 p.u. por meio de uma linha, cuja reatância é de 500 Ω. Foram escolhidas a tensão e a potência de bases de 10 kV e 100 kVA. A reatância do motor por unidade está referida às bases escolhidas. Sabendo‐se que a tensão de linha nos terminais do motor no momento da falta é de 9,0 kV, a corrente de curto‐circuito trifásica nas linhas, em p.u., é igual a

Suponha que, no cálculo do fluxo de carga para a obtenção das tensões nas barras 2 e 3, a carga tenha sido representada por corrente constante. Caso seja acrescentada uma linha em paralelo entre as barras 2 e 3, similar à linha que já existe no sistema, então as tensões nos terminais das linhas em paralelo poderão ser corretamente calculadas resolvendo-se um único sistema linear de equações.

O transformador de corrente (TC) e o transformador de potencial (TP) não estão ajustados e conectados para realizar a redução dos níveis de sinal que alimenta medidores de energia elétrica.

No cálculo de transitórios eletromagnéticos no domínio do tempo, o emprego do método das características, também conhecido como método de Bergeron, é recomendado quando há a necessidade de representação de elementos a parâmetros distribuídos.

Um banco trifásico de capacitores, que consiste em três capacitores monofásicos conectados em estrela aterrada, fornece potência reativa de 3,81 [kVAr] quando alimentado por uma fonte trifásica e simétrica, cuja tensão de linha é 220 [V]. Dado que a frequência do sistema é 60 [Hz], assinale a alternativa que apresenta o valor aproximado de cada capacitor monofásico do banco.

Caso a resistência de falta seja igual a 0,05 pu, a tensão, no referido local, será nula durante a falta.

O símbolo com o número 40 indica que o relé foi ajustado para prover proteção contra as sobrecorrentes nas bobinas do estator do gerador.

O transformador de potência apresenta dois enrolamentos e é utilizado para atender uma rede trifásica.

Considerando-se que a carga seja representada por potência constante, caso haja variação do tap t do transformador, não haverá alteração na potência ativa fornecida pelo gerador à barra 2.

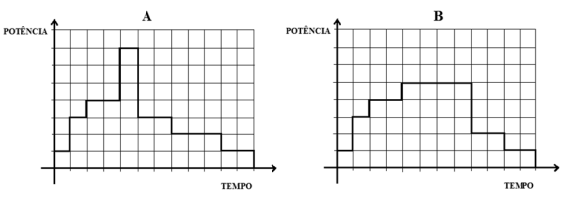

A figura a seguir apresenta duas curvas de demanda de cargas que retratam comportamentos distintos na utilização das cargas para uma mesma planta elétrica,sem que haja, no entanto, comprometimento às necessidades dos usuários.

A respeito dessas duas curvas, assinale V para a afirmativa verdadeira e F para a falsa.

( ) A curva A conserva mais energia que a B.

( ) A curva A exige uma maior infraestrutura elétrica que a B.

( ) A curva A possui um fator de carga melhor que a B.

As afirmativas são, respectivamente,
