Questões de Concurso sobre Sistemas Elétricos de Potência

Um alimentador de distribuição é composto por uma rede aérea, trifásica, de cabos em tensão de 13,8 [kV], que conecta a tensão de uma barra de um subestação a vários pontos de consumo, ao longo de uma região de interesse. A respeito desse sistema, é correto afirmar que sua topologia

A corrente RMS (A) da carga na frequência fundamental é:

O gráfico abaixo representa a curva diária da demanda de uma indústria com potência instalada de 500 kW. O fator de demanda, o fator de carga e a demanda média diários são, respectivamente, iguais a:

No circuito abaixo, uma fonte alimenta uma carga por meio de condutores cuja impedância é apresentada no diagrama. Calcule o valor de C de modo que a transferência de potência da fonte para a carga seja máxima.

Está CORRETO o que se afirma em:

O elemento imaginário de Y₁₂ da matriz admitância é:

Considere as seguintes afirmativas relacionadas aos sistemas elétricos de potência.

I O tempo de duração da componente de corrente contínua da corrente de curto -circuito depende da relação X/R do circuito.

II Para transmitir a mesma potência a uma distância fixa, com perdas fixas, com mesma tensão máxima entre condutores e mesmo fator de potência, um sistema trifásico precisa de 66% do cobre utilizado por um sistema monofásico.

III Em uma subestação, define-se potência firme como aquela que pode ser suprida quando da saída de serviço do maior transformador existente.

IV Numa linha de transmissão, a resistência efetiva em corrente alternada será menor do que o valor em corrente contínua devido ao efeito pelicular.

Estão corretas as afirmativas

Uma carga Z está com fator de potência 0,7 em atraso. Para melhorar o fator de potência é acoplado um banco de capacitores em paralelo com a carga, conforme a seguinte figura.

Analise as afirmativas abaixo, dê valores Verdadeiro (V) ou Falso (F), tendo como base o tema “Transformadores de potência”.

( ) O transformador de corrente (TC) é um transformador para instrumento cujo enrolamento primário é ligado em paralelo a um circuito elétrico, que tem seu enrolamento secundário destinado a alimentar bobinas de correntes de instrumentos elétricos de medição, proteção ou controle.

( ) O transformador de potencial (TP) é um transformador para instrumento cujo enrolamento primário é ligado em série a um circuito elétrico e cujo enrolamento secundário se destina a alimentar capacitores de potencial de instrumentos elétricos de medição, proteção ou controle.

-

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

A potência mais próxima padronizada para o transformador equivale a:

Analise as afirmativas abaixo, dê valores Verdadeiro (V) ou Falso (F), tendo como base o tema “Transformadores de potência”.

-

( ) Potência Térmica é a maior potência ativa que um TP (Transformador de Potencial) pode fornecer em regime permanente sob tensão e frequência nominais, sem exceder os limites de temperatura permitidos por sua classe de operação.

( ) Nível de isolamento define a especificação do TP (Transformador de Potencial) quanto à sua isolação em termos de tensão suportável.

-

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

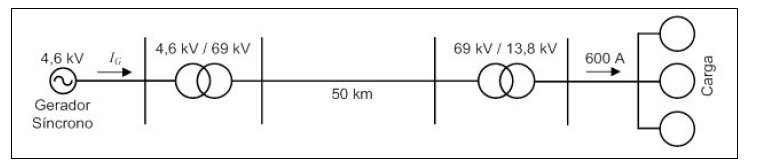

Um sistema elétrico de potência consiste, basicamente, de estações geradoras, linhas de transmissão e sistemas de distribuição. A figura a seguir representa um sistema elétrico de potência, no qual um gerador síncrono alimenta uma carga através de uma linha de transmissão.

Nas condições apresentadas na figura, qual é a corrente I_G no gerador?

A distorção harmônica total, ou THD, é uma medida da distorção harmônica presente em um determinado sinal e é definida como a relação entre a soma das potências de todos os componentes harmônicos e a potência da frequência fundamental. Dado que um resistor R é submetido a um sinal de tensão cujo conteúdo harmônico é apresentado na tabela abaixo.

O valor da THD desse sinal, em valor percentual, é:

Uma rede de alimentação monofásica alimenta uma carga, fornecendo 1000 VA de potência aparente à carga, a qual apresenta um fator de potência, fp = 0,76 indutivo. Foi introduzida uma compensação capacitiva, de forma que a carga passou a proporcionar um fator de potência fp = 0,95 indutivo. Nessa nova condição, a potência aparente, fornecida pela rede de alimentação, é de:

A presença de componentes harmônicos num circuito elétrico pode ocasionar alguns fenômenos transitórios indesejáveis que afetam a qualidade e a continuidade da energia elétrica fornecida. Assinale a alternativa que NÃO se caracteriza como gerador de componentes harmônicos na rede elétrica.
