Suponha as impedâncias de uma determinada rede elétrica como a figura a seguir. Os valores das impedâncias estão em Ohm. Determine a matriz ADMITÂNCIA para os nós representados.

Imagem associada para resolução da questão

Assinale a alternativa correspondente


A

Imagem associada para resolução da questão


B

Imagem associada para resolução da questão


C

Imagem associada para resolução da questão


D

Imagem associada para resolução da questão


E

Imagem associada para resolução da questão

Uma maneira de representar componentes da energia elétrica utilizada em nossos sistemas de geração, transmissão e distribuição de energia é o método fasorial. Para esses sistemas, e considerando os fasores pode-se afirmar que:


A

são vetores cujos módulos, frequência e fase dependem da forma de geração de energia.


B

são vetores que se distanciam angularmente em 90 graus.


C

a resistência, a capacitância e a indutância são os fasores do sistema.


D

são vetores que se distanciam angularmente em 120 graus.


E

a tensão pode ser representada por fasores, mas a corrente não pode.

Sejam dois sistemas elétricos de potência constituídos por uma subestação (SE), uma linha de transmissão tipo curta (LT), uma carga (C) e um gerador distribuído (GD), representados pelas Figuras 12 e 13.


Imagem associada para resolução da questão


Dadas suas respectivas caraterísticas, cujos dados estão abaixo das Figuras 12 e 13, analise as afirmativas considerando que as tensões em ambas as barras de carga (em C1 e em C2) sejam iguais: Imagem associada para resolução da questão


I. Os valores dos fasores de tensão na barra da SE das Figuras 12 e 13 são iguais, isto é: V SA1 = VSB1.


II. No caso da Figura 13, o GD funciona como um compensador reativo capacitivo, logo o módulo da tensão na barra de carga (onde está C2) é maior que o módulo da tensão na barra 1, ou seja, | VC2 | > | V SB1| .


III. A potência reativa injetada na Barra da SE da Figura 12 V SA1 é maior que + j 0,5 pu.


IV. A potência ativa injetada na Barra da SE da Figura 13 VSB1 é superior a + 0,5 pu.


V. A diferença angular das fases de corrente IA e IB das Figuras 12 e 13, respectivamente é igual a 90º em módulo.



Assinale a alternativa correta.


A

( ) Somente as afirmativas II, III e IV são verdadeiras.


B

( ) Somente as afirmativas III e IV são verdadeiras.


C

( ) Somente as afirmativas I e V são verdadeiras.


D

( ) Somente a afirmativa I é verdadeira.


E

( ) Todas as afirmativas são verdadeiras.

Imagem associada para resolução da questão


A

É correta apenas a afirmativa 1.


B

É correta apenas a afirmativa 2.


C

São corretas apenas as afirmativas 1 e 2.


D

São corretas apenas as afirmativas 1 e 4.


E

São corretas apenas as afirmativas 3 e 4.

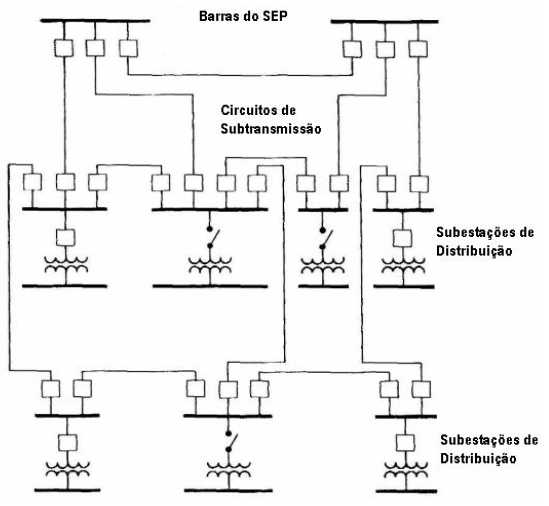

O sistema de distribuição de energia elétrica é parte do sistema elétrico situado entre o sistema de transmissão e a entrada de energia dos consumidores. O Sistema de Substransmissão é parte do Sistema de Distribuição entre os Sistemas de Transmissão e as Subestações de Distribuição, onde a maioria desses sistemas utiliza tensões de 69 a 138 kV. A topologia utilizada na subtransmissão do diagrama unifilar abaixo foi:

Imagem associada para resolução da questão


A

Radial.


B

Radial com recurso.


C

Anel


D

Reticulado

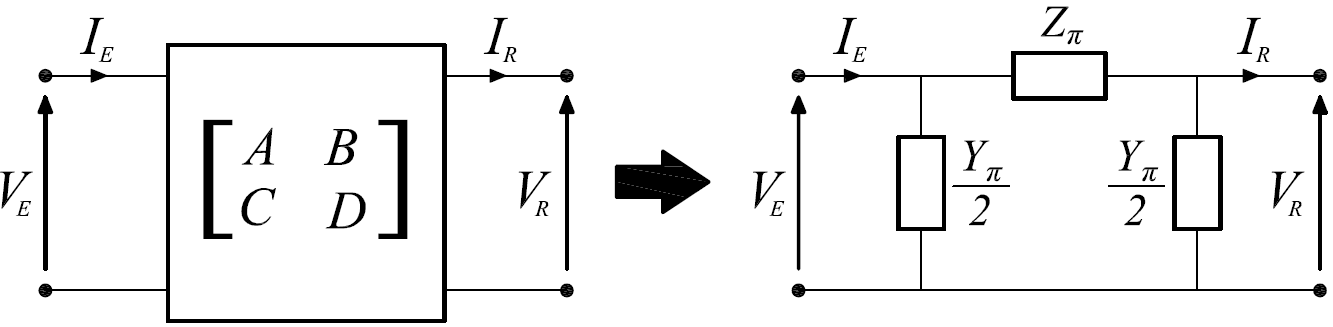

Através do modelo ABCD para linha de transmissão (LT) é possível a determinação de um circuito equivalente, conforme ilustrado a seguir. Os parâmetros ABCD são conhecidos como constantes genéricas do quadripolo equivalente de uma LT de parâmetros distribuídos.


Imagem associada para resolução da questão


Figura: Correspondência entre os modelos ABCD e o modelo π do quadripolo associado a uma linha de transmissão.


Assinale a alternativa CORRETA que corresponde à relação das grandezas da barra emissora, VE e IE, respectivamente, para o modelo equivalente:


A


B


C


D


E

As barras de um sistema de potência podem ser classificadas de acordo com as tipologias PV, PQ e V?.

Tendo em conta essa classificação, analise as afirmativas abaixo sobre a solução do problema de fluxo de potência via métodos iterativos.


1. A classificação V? deve ser utilizada em barras de carga, nas quais as potências ativas e reativas injetadas na rede podem ser consideradas como conhecidas.

2. A conversão de barra PQ para PV deve acontecer no processo iterativo para impedir que a solução do problema viole limites de potência reativa.

3. O método de Newton-Raphson é conhecido como sendo um método eficiente para a solução do problema.


Assinale a alternativa que indica todas as afirmativas corretas.



A

É correta apenas a afirmativa 3.


B

São corretas apenas as afirmativas 1 e 2.


C

São corretas apenas as afirmativas 1 e 3.


D

São corretas apenas as afirmativas 2 e 3.


E

São corretas as afirmativas 1, 2 e 3.

É bem diversificada a utilização de circuitos na produção dos equipamentos. Entre esses circuitos, os amplificadores operacionais são muito utilizados nos circuitos integrados usados nos sistemas de controle. Para a modelagem dos amplificadores operacionais ideais são fundamentais as seguintes características básicas:


A

impedância de entrada nula, impedância de saída infinita e tempo de resposta nulo.


B

impedância de entrada infinita, impedância de saída nula e tempo de resposta nulo.


C

impedância de entrada infinita, impedância de saída infinita e tempo de resposta nulo.


D

impedância de entrada nula, impedância de saída nula e tempo de resposta nulo.


E

impedância de entrada infinita, impedância de saída infinita e tempo de resposta infinito.

Um gerador alimenta uma carga a partir de um transformador conectado em série com duas linhas de transmissão, conforme mostrado na figura abaixo.

Imagem associada para resolução da questão

A probabilidade de falha de cada linha de transmissão é de 10%. As probabilidades de falha do gerador e do transformador são de 10% e 5%, respectivamente. Os demais elementos do sistema são considerados 100% confiáveis. Limites de capacidade podem ser desconsiderados.


Assinale a alternativa com valor que mais se aproxima da probabilidade de falha no ponto de entrega de energia à carga.


A

7,60%


B

10,11%


C

15,36%


D

18,72%


E

20,09%

O limite superior de demanda contratada para o consumidor ser atendido em média tensão (grupo A) pela Especificação Técnica Nº 125, da ENEL CE (antiga COELCE), é de:


A

1.000 kW.


B

1.500 kW.


C

2.500 kW.


D

3.500 kW.

Em um transistor bipolar, se polarizado em tipo emissor comum, com βcc = 100 e corrente de coletor igual a 300 mA, é correto afirmar que


A

a corrente na base será de 30 mA.


B

o ganho de corrente de coletor em relação à corrente da base é 300.


C

a corrente no emissor do transistor será de 530 mA.


D

a corrente na base será de 3,0 mA.


E

a tensão entre o coletor e o emissor é de 32 V.

O sistema elétrico brasileiro trabalha com padrões de tensões que dependem da região, mas devido à frequência de 60 Hz em todo território nacional, o triângulo de potência ilustrado abaixo é utilizado para dimensionamento das instalações elétricas.

Imagem associada para resolução da questão

Sobre o assunto, assinale a afirmativa INCORRETA.


A

Por ser um triângulo retângulo, relações trigonométricas são utilizadas para o cálculo das potências.


B

A Potência Ativa possui unidade Watt, em homenagem ao britânico James Watt.


C

A Potência Aparente possui unidade Volt-Ampère.


D

A Potência Reativa possui unidade Volt-Ampère-Resistor.

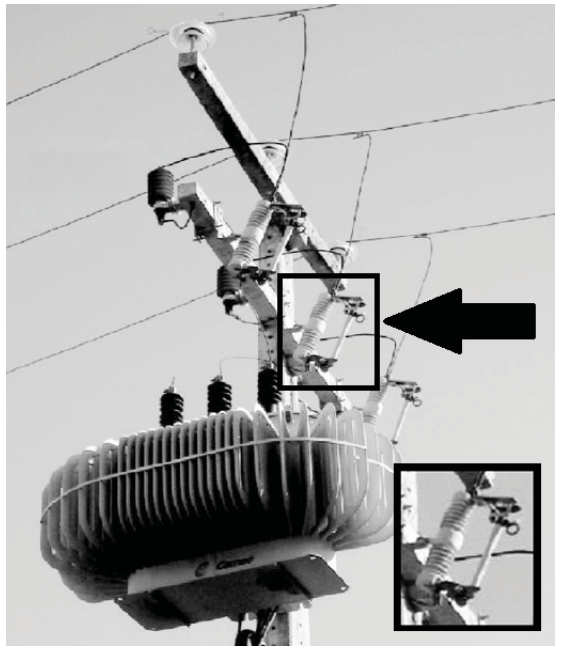

Considere a Figura a seguir que mostra um trecho de uma rede de distribuição aérea.

Imagem associada para resolução da questão

O dispositivo destacado na Figura é um(a)


A

para-raio


B

disjuntor


C

religador


D

chave-faca


E

chave-fusível

Uma corrente de curto-circuito trifásico com valor de crista de 3 kA circula no barramento de um painel elétrico, constituído por duas barras de cobre de seção retangular, paralelas e biapoiadas nas extremidades, com comprimento 150 cm e distantes entre si 4 cm. A intensidade da força que surge sobre as barras em função da corrente de curto-circuito é, aproximadamente,


A

22 kgf.


B

5 kgf.


C

10 kgf.


D

7 kgf.

Ao compararmos as modalidades de geração de energia elétrica: geração eólica, geração termelétrica convencional a vapor e geração termelétrica a ciclo combinado; sob o ponto de vista de máximo rendimento energético de cada conjunto completo, é correto afirmar que:


A

A geração termelétrica a ciclo combinado é aquela que pode atingir rendimento superior às demais.


B

A geração eólica pode apresentar maior rendimento do que as demais.


C

A geração termelétrica convencional a vapor é aquela que pode atingir rendimento superior às demais.


D

Todas as modalidades apresentam rendimentos máximos inferiores a 35%.


E

Apenas a geração eólica pode apresentar rendimento superior a 50%.

A respeito das estruturas do tipo spacer, compactas com espaçadores (CE), também conhecida por redes de distribuição protegida compacta, é correto afirmar que se tratam


A

de diferentes sistemas de compactação da rede elétrica primária de distribuição, empregando materiais diversos, como alumínio, cobre ou aço, permitindo menor ocupação de espaço e instalação em ambientes subterrâneos e submarinos.


B

do mesmo sistema de suporte dos cabos de uma rede de distribuição aérea, usando condutores protegidos e um cabo mensageiro de sustentação mecânica dos conjuntos de espaçadores entre os postes.


C

de diferentes sistemas de suporte dos cabos de uma rede de distribuição aérea, usando condutores protegidos, condutores nus, ou um cabo mensageiro, respectivamente, dispostos entre espaçadores nos postes.


D

do mesmo sistema de suporte dos cabos de uma rede de distribuição subterrânea, usando condutores protegidos e um cabo mensageiro de sustentação mecânica nas canaletas de alvenaria enterradas no solo.


E

de diferentes sistemas de suporte dos cabos de uma rede de distribuição subterrânea, usando condutores protegidos, condutores nus, ou um cabo mensageiro, respectivamente, dispostos em canaletas de alvenaria enterradas no solo.
