Questões de Concurso sobre Sistemas Elétricos de Potência

O posto tarifário compreende o transformador de distribuição e seus acessórios, tais como os dispositivos de manobra, controle, proteção e demais materiais necessários para as obras civis e as estruturas de montagem.

Existem diversos tipos de sistemas de manutenção de energia (Uninterruptible Power Supplies – UPS).

O tipo que alimenta a carga com a energia da rede sem qualquer tratamento (estando a rede elétrica com seus parâmetros dentro das condições especificadas pelo fabricante do UPS), é:

A energia solar é muito versátil e confiável, pode ser aplicada praticamente em qualquer lugar com sol, não gera ruídos, tem instalação simples e pouca necessidade de manutenção. Em relação à geração solar fotovoltaica, analise as afirmativas a seguir.

1) O termo “energia solar” refere-se a qualquer processo que utiliza a luz solar para produzir energia. “Energia solar fotovoltaica” é um tipo específico de energia solar obtida por um processo que envolve a conversão da radiação solar em eletricidade por meio do efeito fotovoltaico (ação das células fotovoltaicas presentes nos painéis solares).

2) Além das usinas solares fotovoltaicas (grandes centrais que produzem energia em larga escala), também é possível aplicar a tecnologia fotovoltaica próxima ao local de consumo na chamada Geração Distribuída (on grid) ou mesmo em locais isolados e sem ligação com concessionárias de energia (off grid).

3) Nos sistemas conectados à rede (on grid), as células da placa fotovoltaica transformam a energia solar em energia elétrica. Após ser gerada, a energia elétrica passa pelo inversor, responsável por proteger a rede e converter a corrente contínua (CC) em corrente alternada (CA), na tensão e frequência da rede.

4) A eficiência das células fotovoltaicas chega a um valor próximo de 80% em células de altíssimo rendimento, enquanto nas células comerciais a eficiência gira em torno de 40% a 50% de aproveitamento da radiação solar.

Estão corretas, apenas:

No que diz respeitos aos pedestres, a sinalização de advertência de linhas aéreas de transmissão de energia elétrica, deve estar localizada a altura mínima do centro da placa ao solo equivalente a:

Quanto a manutenção preventiva e corretiva em instalações elétricas, assinale a alternativa que completa corretamente a lacuna do texto a seguir:

A alimentação da instalação elétrica, de seus circuitos e de seus equipamentos deve poder ser ____________para fins de manutenção, verificação, localização de defeitos e reparos.:

Referente as verificações de rotina ou manutenção preventiva das redes elétricas, é correto afirmar que:

O PRODIST é um conjunto de regulamentações e procedimentos estabelecidos pela ANEEL (Agência Nacional de Energia Elétrica) para padronizar a distribuição de energia elétrica no Sistema Elétrico Nacional (SIN). Uma das partes essenciais do PRODIST é a Resolução Normativa nº 414, que aborda diversos aspectos da distribuição de energia elétrica.

Qual é o principal objetivo da Resolução Normativa nº 414 do PRODIST?

Em relação aos equipamentos de proteção da rede de distribuição de energia elétrica, numere a COLUNA II de acordo com a COLUNA I, fazendo a relação do equipamento com sua operação.

COLUNA I

1. Chave seccionadora

2. Religador

3. Disjuntor

COLUNA II

( ) Possui mecanismos de extinção de arco-elétrico, e sua função é interromper o circuito em caso de sobrecorrente.

( ) Sua função não é interromper a corrente elétrica em caso de falta. Não pode operar sob carga.

( ) Permite que os defeitos transitórios sejam eliminados sem a necessidade de deslocamento de pessoal.

Assinale a sequência correta.

Três componentes elétricos foram agrupados em paralelo, formando o arranjo mostrado na Figura.

Sabe-se que R = 10 Ω, L = 1 mH e C = 0,8 mF.

Caso esse arranjo seja alimentado por uma fonte de tensão senoidal, com frequência de operação w = 1000 rad/s, qual deverá ser sua impedância, em ohms?

Qual das seguintes situações NÃO afeta o desempenho de um sistema fotovoltaico?

A tensão de linha é igual à tensão de fase quando a carga é equilibrada e está conectada em delta.

A energia elétrica absorvida por uma carga é a potência elétrica consumida em determinado instante.

O ODEX é um indicador que apura o progresso da eficiência energética. Pode ser agregado por setor ou para a economia como um todo. Os dados da tabela a seguir consideram o ano base de 2005 (valor = 100). Assim, um valor de ODEX igual a 80, por exemplo, significa um ganho de eficiência energética de 20 %.

(EPE, Atlas de Eficiência Energética Brasil, 2021).

Baseando-se nos dados da tabela, assinale a alternativa em que se apresenta corretamente o setor que teve o maior ganho de eficiência energética no período 2005-2021 e qual foi esse ganho.

Em um curto-circuito monofásico franco, a corrente de falta no ponto do defeito é calculada como $\frac{3.V_F}{Z_0+Z_1+Z_2}$, em que V_F é o fasor tensão de pré-falta no ponto do defeito, e Z₀, Z₁ e Z₂ são, respectivamente, as impedâncias equivalentes de sequência zero, positiva e negativa no ponto do defeito.

Nas redes radiais, as linhas de transmissão formam anéis, o que permite mais de um caminho para o fluxo de energia.

O projeto de sistemas de transmissão de energia elétrica deve considerar os parâmetros elétricos das linhas de transmissão.

No efeito pelicular que ocorre em corrente alternada, verifica-se que quanto maior é a frequência elétrica do sistema de transmissão,

Parques eólicos offshore podem transmitir sua energia através de linhas de transmissão de alta tensão em corrente contínua (HVDC).

Analise as afirmativas abaixo com relação a esse tipo de transmissão de energia elétrica.

1. Para longas distâncias e grandes quantidades de potência, a transmissão em corrente contínua é mais vantajosa do que transmissões em corrente alternada.

2. Sistemas em corrente contínua comutados em alta frequência conseguem controlar os níveis de potência ativa e reativa nos pontos de entrega de energia de forma independente.

3. Não são necessários filtros de harmônicas em sistemas HVDC.

Assinale a alternativa que indica todas as afirmativas corretas.

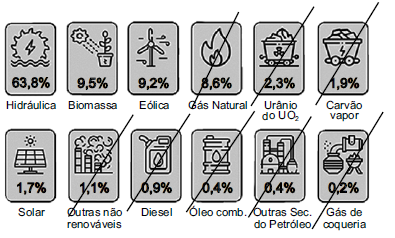

A figura a seguir mostra os componentes da matriz energética brasileira em 2020.

(O perfil da matriz energética brasileira, Empresa de Pesquisa Energética (EPE), 2022.)

A partir da figura, conclui-se que a participação de fontes renováveis na matriz energética brasileira é aproximadamente de

Avalie as afirmativas a seguir, relativas a aspectos variados da matriz energética brasileira, e assinale a correta.

Assinale a alternativa correta em relação aos tipos de consumidores.
