Questões de Concurso sobre Sistemas Elétricos de Potência

Apoiado pelas deliberações relacionadas às redes de distribuição aérea com condutores nus de sistemas monofásicos e trifásicos de baixa e média tensão até 36,2 kV, a rede primária nua é definida como:

Ao fazer o engastamento dos postes da rede de distribuição aérea, recomenda-se misturar qual dos elementos a seguir na terra de enchimento da vala, molhando e socando energicamente as camadas de 0,20m de reconstituição do solo:

Entre os distúrbios da rede elétrica, qual deles é caracterizado por uma variação rápida e não controlada na frequência da tensão fornecida, podendo afetar a qualidade da iluminação e causar desconforto visual?

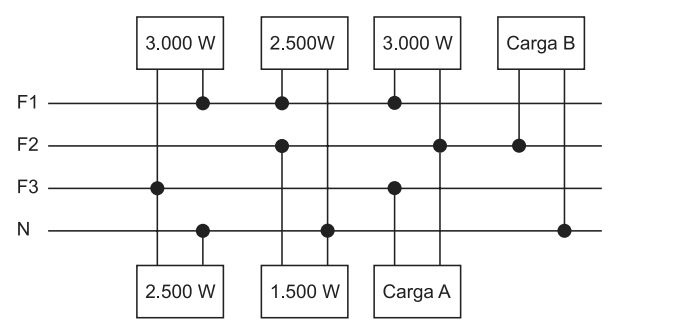

A figura a seguir mostra um quadro de distribuição no qual as cargas presentes são puramente resistivas. O valor da tensão de linha é 220 V.

(Arquivo pessoal. Imagem usada com autorização.)

Os valores de Carga A e Carga B que tornam a carga do referido quadro perfeitamente equilibrada são, respectivamente:

Um sistema de potência opera isolado do sistema interligado, tendo como fonte principal um gerador síncrono acionado por uma turbina a gás. A manutenção da estabilidade de frequência desse sistema, quando submetido a variações de carregamento elétrico, produz a atuação do seguinte componente desse sistema de geração isolado:

A Impedância (Z) é a somatória fasorial da Resistência (R) e da Reatância (X) que pode ser capacitiva ou indutiva. O inverso da Impedância é a Admitância (Y). Com essas informações, qual das alternativas apresenta os nomes e os símbolos das grandezas elétricas que consideram o inverso da Resistência e o inverso da Reatância, respectivamente.

Os sistemas elétricos de potência são compostos por três grandes componentes: geração, transmissão e distribuição. Cada um deles compõe uma área de estudo específica dentro dos sistemas elétricos de potência. O mais próximo da grande maioria das instalações elétricas é o sistema de distribuição. Considerando o sistema de distribuição, assinale a alternativa correta.

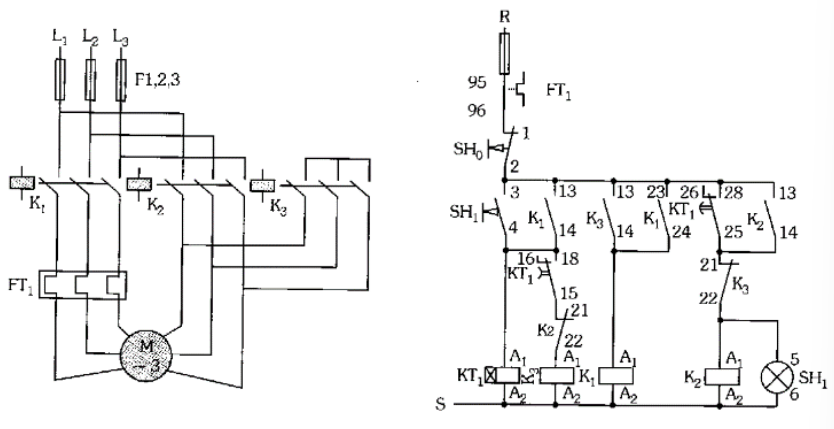

Um engenheiro eletricista recebeu o seguinte diagrama de sistema de comando de uma máquina da fábrica onde trabalha:

Em relação ao diagrama, o engenheiro pode afirmar que

No Brasil, o sistema elétrico funciona, em sua maior parte, em corrente elétrica alternada, assim como no restante do mundo. Um dos parâmetros mais importantes para manutenção da qualidade na distribuição de energia por meio da rede elétrica no Brasil é a:

Para as matrizes de impedâncias nodais, também conhecidas como matrizes Z_bus ou Z_barra, de sequência zero, positiva e negativa, as quais são muitas vezes empregadas para o cálculo de faltas em sistemas elétricos de potência, os elementos da diagonal principal de cada uma das referidas matrizes correspondem às impedâncias equivalentes próprias de sequência de cada uma das barras do sistema.

No cálculo de faltas bifásicas para a terra, os circuitos equivalentes de sequência são conectados de forma que a impedância equivalente de sequência zero fique conectada em série com a resistência de falta para terra.

Uma linha de transmissão de alta tensão, longa e sem reatores de compensação paralela, foi energizada em vazio a partir de um de seus terminais. Após o regime permanente ser alcançado, as medições indicam que a magnitude da tensão no terminal manobrado é igual a 1,00 pu. Assinale a alternativa que pode representar a magnitude da tensão de regime permanente no terminal oposto ao de manobra, que ainda permanece aberto.

Linhas de transmissão de alta tensão são usualmente protegidas contra descargas atmosféricas por cabos condutores chamados de cabos para-raios. Sobre os cabos para-raios em linhas de transmissão, analise as afirmativas a seguir.

1) Em um sistema trifásico, os cabos para-raios são usualmente instalados nas estruturas em cotas superiores aos cabos condutores das fases.

2) Quando aterrados nas estruturas da linha de transmissão, os cabos para-raios fornecem caminhos de retorno para correntes de curto-circuito monofásico à terra.

3) É possível utilizar cabos para-raios especiais, com fibras ópticas em seu interior, para tráfego de dados e sinais de proteção.

4) Em descargas diretas, a descarga atmosférica atinge os cabos para-raios ou uma das estruturas da linha de transmissão.

Estão corretas, apenas:

Os circuitos de distribuição e os circuitos terminais são projetados segundo o critério da demanda.

A carga trifásica pode ser denominada equilibrada mesmo quando os ângulos das impedâncias por fase são diferentes.

O dimensionamento correto dos condutores em um sistema elétrico é fundamental para garantir sua segurança e eficiência. Dentre os critérios utilizados nesse processo há um que leva em consideração o aumento da resistência do circuito em virtude de seu comprimento. Assinale a alternativa que apresenta o critério citado.

No caso de um transformador trifásico do tipo Yd1, as tensões e correntes de sequência positiva no lado de alta tensão estão 30° atrasadas em relação às correspondentes grandezas no lado de baixa tensão.

Um gerador de um sistema elétrico de potência (SEP) hipotético, ligado em Y, possui uma potência de 15$\sqrt{3}$ MVA e uma tensão de armadura de 10 kV. Sabe-se que as reatâncias de sequências positiva, negativa e zero são, respectivamente, j 0,5 pu, j 0,3 pu e j 0,2 pu. Durante a execução dos testes de seu comissionamento, o gerador é colocado em operação em vazio, com tensão terminal nominal e, acidentalmente, ocorre um curto fase e terra.

Diante do exposto, o módulo da corrente de falta, em kA, é

Uma das vantagens dos inversores de frequência é a configuração de rampa de aceleração no acionamento de um motor, o que evita partidas bruscas.

O mercado de eletricidade brasileiro tem crescido a cada ano e vem se tornando uma opção viável para muitos consumidores. A viabilidade econômica da migração para o mercado livre de energia está diretamente relacionada ao valor que se paga pela energia consumida, no chamado de mercado cativo. Sobre a tarifação de energia utilizada no mercado cativo, é correto afirmar:
