Questões de Concurso sobre Sistemas Elétricos de Potência

A estabilidade eletromecânica em sistemas elétricos de potência é a capacidade do sistema de manter a sincronização dos geradores após uma perturbação, como uma falha ou perda de carga. Essa estabilidade depende da interação entre as forças elétricas e mecânicas nos geradores síncronos, onde o rotor é impulsionado por torque mecânico e deve permanecer em sincronia com o campo magnético gerado no estator. Quando ocorrem perturbações, podem surgir oscilações eletromecânicas que, se não forem amortecidas rapidamente, podem levar à perda de sincronismo, resultando em desligamentos automáticos de geradores e potencialmente em colapsos no sistema, como blecautes. Tendo em vista que a análise de estabilidade eletromecânica é essencial para garantir a confiabilidade e a continuidade do fornecimento de energia, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Durante uma falha temporária em uma linha de transmissão, a oscilação eletromecânica entre geradores conectados ao sistema pode levar a oscilações de potência, mas o sistema sempre retorna ao estado de equilíbrio após a eliminação da falha.

( ) O estudo de transitórios eletromecânicos em sistemas elétricos considera a interação entre componentes elétricos e mecânicos, onde a velocidade do rotor dos geradores afeta diretamente a frequência do sistema.

( ) O método de áreas iguais pode ser utilizado para analisar a estabilidade transitória de um sistema de potência após uma grande perturbação, como uma perda súbita de carga ou uma falha em uma linha de transmissão.

( ) Durante o comportamento transitório, a energia cinética acumulada no rotor de um gerador síncrono é completamente dissipada na forma de calor pelas perdas elétricas.

( ) Em sistemas de potência interconectados, transitórios eletromecânicos podem causar oscilações de baixa frequência (0,1 a 2 Hz), conhecidas como oscilações interáreas, que podem comprometer a estabilidade se não forem bem amortecidas.

A sequência está correta em

No lado da rede elétrica de distribuição, é utilizado um retificador de potência em configuração ponte.

Assinale a assertiva que apresenta o principal objetivo da distribuição de energia elétrica em uma rede.

O processo de distribuição de eletricidade nas cidades começa na hidroelétrica, passa por uma rede de fiação aérea ou subterrânea até chegar à casa do consumidor.

Um quadro de distribuição de baixa tensão atende a cargas de um pavimento de uma edificação, as quais são alimentadas por um conjunto de circuitos de iluminação, de tomadas de uso geral e de tomadas de uso específico.

Nesse quadro elétrico, cada tipo de circuito é protegido por disjuntores de diferente características, no qual destaca-se um circuito de tomada de uso específico, que é protegido por um disjuntor bifásico, 25 A, curva tipo C.

Em determinado momento houve um problema no disjuntor geral do quadro, o qual era trifásico, 50 A e curva tipo C.

Como não havia um disjuntor de características semelhantes para pronta substituição, o disjuntor foi substituído provisoriamente por um disjuntor trifásico, 32 A, curva tipo B.

Em relação à atuação dos disjuntores de 32 A e 25 A no caso da ocorrência de um curto-circuito nesse circuito de uso específico, avalie as afirmativas a seguir:

I. Pode haver falta de seletividade para correntes entre 25 A e 32 A.

II. Pode haver falta de seletividade devido à sobreposição dos elementos magnéticos.

III. Pode haver falta de coordenação devido às diferenças entre as curvas tipo B e C.

Está correto o que se afirma em

O sistema elétrico de um veículo ou máquina pesada possui diversos componentes que efetuam tarefas bem específicas. Qual é a função de um solenoide em um sistema elétrico de veículos e máquinas pesadas?

Considere as afirmativas abaixo a respeito da rede de distribuição em média tensão:

I. A chave fusível repetidora tem no máximo um religamento automático.

II. Em locais onde a linha de distribuição em média tensão está sujeita a faltas provocadas por eventos externos, como por exemplo, galhos de árvores, é conveniente utilizar a chave fusível repetidora.

III. A chave fusível convencional, quando atua, interrompe definitivamente a alimentação da rede de média tensão.

Está correto somente o que se apresenta em

O eletromagnetismo desempenha um papel fundamental na engenharia elétrica, sendo a base para o desenvolvimento de tecnologias essenciais, como motores elétricos, geradores, transformadores e sistemas de transmissão de energia. Ele trata da interação entre campos elétricos e magnéticos, permitindo a conversão de energia elétrica em mecânica e vice-versa, como ocorre nos motores e geradores. Além disso, o eletromagnetismo é crucial para o funcionamento de dispositivos como indutores e capacitores, que são componentes-chave em circuitos eletrônicos e sistemas de energia. As Leis de Maxwell, que descrevem como os campos elétricos e magnéticos se comportam e interagem, são aplicadas no projeto e na otimização de sistemas de energia elétrica, antenas e dispositivos de telecomunicações, além de sistemas de proteção e automação em redes de energia, sendo essenciais para a confiabilidade e eficiência dos sistemas elétricos modernos. Diante do exposto, marque V para as afirmativas verdadeiras e F para as falsas.

( ) A densidade de fluxo magnético em um núcleo de transformador pode ser aumentada indefinidamente, desde que a corrente no enrolamento primário seja aumentada proporcionalmente.

( ) O princípio de operação de um motor de indução trifásico se baseia na geração de um campo magnético girante que induz uma corrente elétrica no rotor, criando torque devido à interação com o campo magnético.

( ) A lei de Faraday prevê que a força eletromotriz (f.e.m.) induzida em um circuito é diretamente proporcional à área do circuito e à taxa de variação do campo magnético através dele, desde que a resistência do condutor seja nula.

( ) A propagação de ondas eletromagnéticas em meios condutores, como cabos elétricos, pode ocorrer sem perdas, desde que a frequência seja suficientemente baixa.

( ) O funcionamento das linhas de transmissão de energia elétrica de longa distância depende tanto da capacitância distribuída ao longo da linha quanto da indutância causada pelos campos magnéticos ao redor dos condutores.

A sequência está correta em

No lado da geração, ou seja, das células fotovoltaicas, pode-se utilizar um conversor CC-CC do tipo buck-boost para se realizar a operação de MPPT, ou seja, de rastreio do ponto de máxima potência.

Nos termos de referência para aquisição de bens, os critérios de sustentabilidade são secundários em relação aos critérios de eficiência energética.

As redes de distribuição são classificadas segundo diversos esquemas de aterramento, que diferem entre si em função da situação da alimentação e das massas com relação à terra. Os diferentes sistemas são classificados segundo um código de letras na forma XYZ, em que:

X = identifica a situação da alimentação em relação à terra:

T = sistema diretamente aterrado;

I = sistema isolado ou aterrado por impedância.

Y = identifica a situação das massas da instalação com relação à terra:

T = massas diretamente aterradas;

N = massas ligadas ao ponto de alimentação, onde é feito o aterramento.

Z = disposição dos condutores neutro e de proteção:

S = condutores neutro e de proteção separados;

C = neutro e de proteção combinados em um único condutor (PEN).

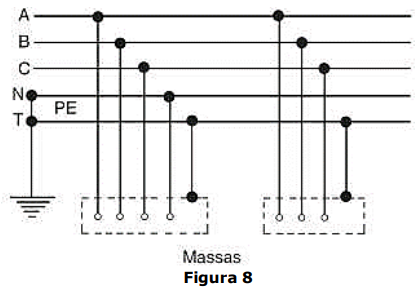

Com base na nas informações acima e na Figura 8 abaixo, assinale a alternativa correta.

Analise as afirmativas abaixo sobre a montagem de quadros de distribuição elétrica:

I. Devem conter dispositivos de proteção contra sobrecorrente e curto-circuito.

II. O barramento de neutro deve ser isolado dos outros barramentos.

III. O barramento de terra deve ser conectado ao aterramento da edificação.

IV. Os circuitos de baixa e alta tensão podem ser instalados no mesmo quadro.

Estão corretas as afirmativas:

Se uma instalação elétrica industrial apresenta uma carga demandada média de 50 kW e uma carga máxima de 500 kW, o valor do fator de carga dessa instalação é ___________, o que indica que __________________.

Assinale a alternativa que preenche corretamente as lacunas.

A razão entre a carga ____________ e a carga ____________ de uma instalação consumidora de energia elétrica, medidas no mesmo intervalo de tempo, refere-se ao seu ____________.

Assinale a alternativa que preenche corretamente as lacunas.

De 2017 a 2021, a Universidade Federal de Santa Maria (UFSM) executou o projeto de pesquisa “Soluções inovadoras de eficiência energética e minigeração em instituição pública federal de ensino superior: uma abordagem na UFSM”, por meio do qual foram, por exemplo, propostas e implementadas soluções de eficiência energética para otimizar recursos integrados de minigeração e foram analisados arranjos técnicos e comerciais de minigeração.

Sobre a atenção à eficiência energética, é correto afirmar que ela busca

Um sistema elétrico de potência radial alimenta um equipamento elétrico por meio de um transformador do tipo Delta-Delta. Uma das fases do secundário desse transformador entra em contato com o terra.

A corrente de falta, em função de sua sequência positiva (I1 ), é dada por

O cálculo das grandezas de interesse no caso de uma falta simétrica em um ponto do sistema elétrico pode ser realizado apenas com a utilização do adequado circuito de sequência positiva.

O problema do fluxo de potência é fundamental para a área de análise de sistemas elétricos de potência, dada a sua relação com outros problemas também tratados na mesma área.

Com relação à solução do problema de fluxo de potência e suas aplicações, avalie as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.

( ) Obtém primariamente o módulo e fase das tensões em todas as barras do sistema, podendo também ser calculados as correntes e potências que trafegam nas linhas e demais equipamentos.

( ) Pode ser utilizada para determinação das correntes de curto-circuito, uma vez que os dados necessários para tais cálculos já estão contidos naqueles .

( ) Integra-se ao problema de transitórios eletromecânicos, uma vez que sua solução é utilizada no cálculo das condições iniciais do sistema para o evento a ser simulado.

As afirmativas são, respectivamente,

Um técnico em elétrica está realizando uma manobra na rede de distribuição sob a supervisão do Centro de Operação da Distribuição (COD). A manobra envolve a transferência de carga de um alimentador para outro devido a uma manutenção programada. Considere as seguintes etapas realizadas pelo técnico:

-O técnico comunica ao COD a necessidade de realizar a manobra e recebe autorização.

-O técnico desliga o disjuntor do alimentador A para isolar a área de manutenção.

-O técnico verifica a ausência de tensão na área de manutenção utilizando um detector de tensão.

-O técnico conecta a carga ao alimentador B através de uma chave seccionadora.

-O técnico comunica ao COD a conclusão da manobra e a normalização do sistema.

Com base no exemplo prático descrito, analise as afirmativas abaixo:

I.A comunicação com o COD antes e após a manobra é essencial para garantir a segurança e a coordenação das operações.

II.A verificação da ausência de tensão na área de manutenção é uma etapa opcional, pois a abertura do disjuntor já garante a segurança.

III.A utilização de uma chave seccionadora para transferir a carga é adequada para evitar interrupções no fornecimento de energia.

IV.A manobra descrita pode ser realizada sem a necessidade de equipamentos de proteção individual (EPIs), desde que o técnico siga os procedimentos operacionais.

V.A autorização do COD é necessária apenas para manobras emergenciais, não sendo obrigatória para manutenções programadas.

Escolha a opção que contém as afirmativas incorretas:

A Eficiência Energética tem por objetivo promover o uso eficiente da energia elétrica. Nesse contexto, uma série de ações que podem ser adotadas em uma instalação elétrica de baixa tensão, entre elas, aquelas que visam a conservação de energia.

Assinale a opção que caracteriza uma medida de conservação.
