As escolas públicas têm direito à instalação gratuita do padrão de entrada, do ramal de conexão e das instalações internas da unidade consumidora.

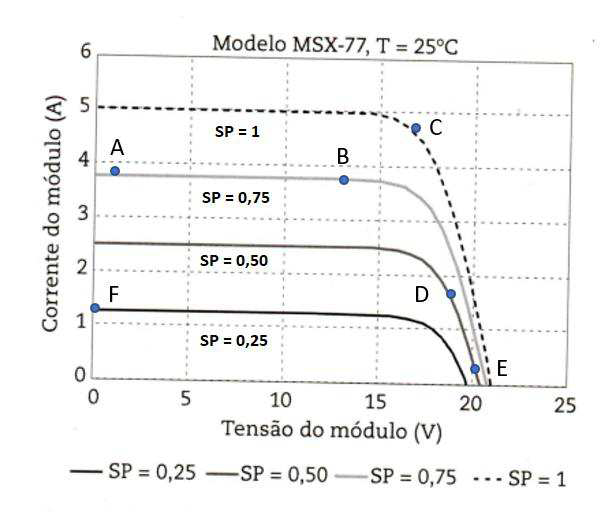

A figura a seguir ilustra as curvas de corrente versus tensão (I - V) para um dado módulo fotovoltaico operando a uma temperatura fixa de 25 ºC e vários níveis de radiação solar, onde SP significa Sol Pleno.

Considerando que para SP = 0,25 a irradiância solar incidente é igual a 250 W/m², assinale a alternativa correta.

Um engenheiro foi encarregado de avaliar a eficiência energética de maquinários destinados a compor uma linha de produção, pelas características de consumo de energia elétrica. Assinale a alternativa que apresenta o equipamento mais eficiente nesse aspecto específico

Durante a elaboração de um contrato de uso do sistema de distribuição (CUSD), entre suas diversas cláusulas, deve existir definição da modalidade tarifária e critérios de faturamento adotados para a unidade consumidora. A característica que torna obrigatória a adoção da modalidade tarifária horária azul para uma unidade consumidora é

As alternativas a seguir fazem referência aos requisitos básicos relacionados ao padrão de qualidade da energia fornecida aos consumidores finais. Esses padrões devem ser satisfeitos pelas empresas concessionárias de energia elétrica. Assinale a alternativa que não se enquadra nos referidos padrões.

Em redes de distribuição de energia elétrica em 13,8 kV, é muito comum a utilização de chaves fusíveis. É função de chaves fusíveis

Considere duas cargas trifásicas A e B, alimentadas por um sistema de distribuição de energia elétrica com tensão de linha igual a 200$\sqrt{3}$ V. A carga A está ligada na configuração Δ e possui impedância do ramo Δ igual a j6 Ω, enquanto a carga B está ligada em Y e possui impedância do ramo Y igual a j8 Ω.

Para as condições apresentadas no problema, o módulo da corrente, em A, fornecida pelo sistema de distribuição para atender às duas cargas é:

De acordo com a teoria das componentes simétricas, a potência complexa trifásica pode ser obtida pela soma das potências complexas monofásicas calculadas para cada um dos circuitos equivalentes monofásicos de sequência zero, positiva e negativa.

Uma linha de transmissão pode ser modelada como uma malha infinita de capacitores todos de capacitâncias iguais a C, arranjados conforme disposição mostrada na Figura abaixo.

A capacitância equivalente entre os pontos A e B, indicados na Figura, é:

Analise as afirmativas abaixo em relação aos sistemas fotovoltaicos.

1. Quanto maior a temperatura de operação do módulo fotovoltaico, menor será a tensão que o módulo fotovoltaico irá encontrar o ponto de máxima potência.

2. Quanto maior a temperatura de operação, maior será a tensão em circuito aberto.

3. A máxima potência dos painéis fotovoltaicos somente depende da irradiância em W/m².

Assinale a alternativa que indica todas as afirmativas corretas.

Em uma subestação de energia elétrica de distribuição, o uso dos transformadores de corrente (TC) se destina a

Em sistemas elétricos trifásicos, o valor base de corrente pode ser calculado dividindo-se a potência base trifásica pelo produto entre raiz de três e a tensão base de linha ou, alternativamente, como a potência base monofásica dividida pela tensão base fase-terra.

Analise as afirmativas abaixo em relação a testes e equipamentos de medida.

1. Um medidor do tipo hi-pot é utilizado para medir a capacitância entre dois condutores paralelos.

2. Alguns megôhmetros são equipados com geradores manuais para produzirem tensões superiores a 1.000 V.

3. Testes de rigidez dielétrica podem ser destrutíveis e são utilizados para verificar a isolação de dados equipamentos.

Assinale a alternativa que indica todas as afirmativas corretas.

Na conexão estrela de uma carga trifásica equilibrada, o ângulo do fasor da corrente de fase é igual ao ângulo da corrente de linha.

Em pontos de um sistema elétrico de potência nos quais as impedâncias equivalentes de sequência positiva e negativa sejam iguais, a magnitude da corrente de curto-circuito bifásico franco é igual à metade da magnitude da corrente de curto-circuito trifásico franco.

A potência trifásica de uma carga equilibrada é calculada como √3 $V_{linha}{I}_{linha}$.

No que se refere aos diagramas elétricos, sua correta leitura e interpretação é essencial para a carreira de um bom técnico, pois constitui um recurso que garante uma linguagem comum a qualquer profissional do ramo elétrico, sendo o desenho uma representação visual universal. Entre os tipos de diagramas elétricos, um é o mais usado pelos eletricistas instaladores nas obras, sendo desenhado sobre a planta baixa e apresentando os dispositivos e o trajeto dos condutores rigidamente em suas posições físicas, apesar de ser em uma representação bidimensional.

Esse tipo é conhecido como diagrama

Um equipamento foi alimentado por um condutor que se deteriorou devido ao fato de ele ser submetido a impactos mecânicos.

O condutor mais adequado para a sua substituição é o de isolação

Analise a figura abaixo:

Assinale a alternativa que indica corretamente o tipo de aterramento ilustrado na figura.

Assinale a alternativa que apresenta informações corretas sobre os diferentes modelos de turbinas utilizadas nos geradores de uma central hidrelétrica.
