A figura abaixo representa uma determinada máquina de impedância $\stackrel{.}{Z}$ = 20 |60º $\Omega$, alimentada pela tomada da rede elétrica local (aqui chamada gerador) em tensão alternada e com a expressão v_g(t) = $\sqrt{2}$ $\cdot$ 220 $\cdot$ cos(377 $\cdot$ t) V.

É correto afirmar:

Em uma auditoria de rotina em uma empresa, foi identificada uma irregularidade na capacitação dos empregados designados para trabalharem em suas instalações elétricas. Após a análise da documentação da empresa, de seus funcionários e de sua forma de trabalho, a capacitação teve que ser revogada porque

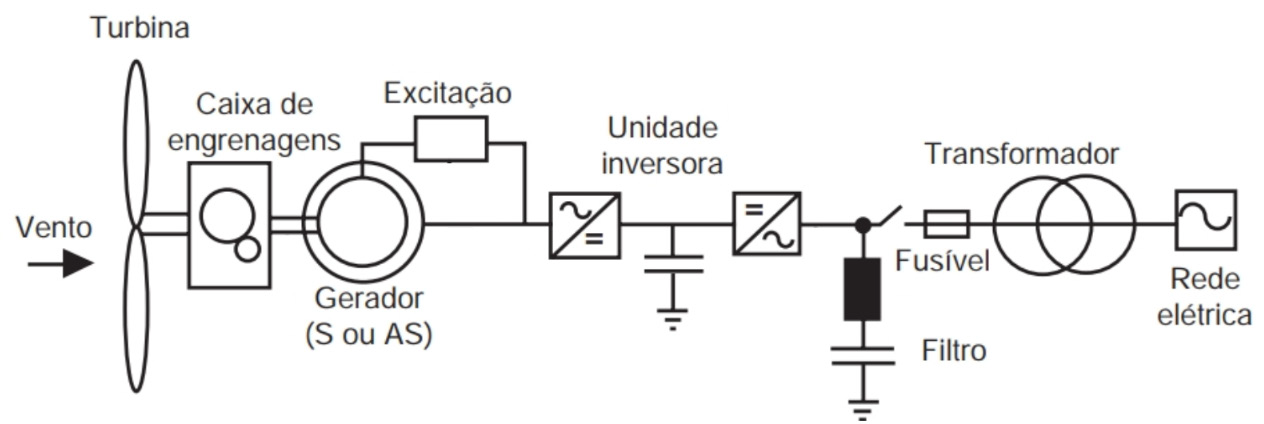

A figura abaixo mostra um sistema de geração eólica.

Fonte: Adaptado de Fundamentos de energia eólica/Milton de Oliveira Pinto. Rio de Janeiro: LTC, 2018.

Analise as afirmativas abaixo com relação a esse sistema de geração eólica

1. A unidade inversora não necessita ter a mesma potência do gerador, pois não processa toda a energia do sistema.

2. Nessa configuração, o gerador pode operar em velocidade variável.

3. Esse sistema deve ser limitado em poucas dezenas de kW devido às limitações de potência das unidades inversoras.

Assinale a alternativa que indica todas as afirmativas corretas.

Em um projeto de distribuição elétrica, o engenheiro eletricista deve levar em consideração vários fatores ao dimensionar a rede e os equipamentos para garantir o fornecimento contínuo e seguro de energia elétrica. Avalie as seguintes afirmações:

I- O engenheiro eletricista deve considerar a demanda de energia elétrica ao dimensionar a rede e os equipamentos.

II- O engenheiro eletricista precisa levar em conta as normas técnicas aplicáveis ao dimensionar a rede e os equipamentos.

III- O engenheiro eletricista deve considerar a eficiência energética ao dimensionar a rede e os equipamentos.

Assinale a alternativa que CORRETAMENTE julga as afirmações acima.

A energia hidráulica é a fonte que mais contribui para a oferta interna de energia do Brasil, seguida pela oferta de energia advinda do petróleo e de seus derivados.

O conceito a seguir refere-se a:

“Circuito ou conjunto de circuitos interligados, destinado a levar energia elétrica gerada no sistema, ou recebida de outros sistemas, até os pontos de utilização e/ou até os pontos em que essa energia é transferida para outros sistemas, incluindo os circuitos e equipamentos auxiliares destinados ao seu funcionamento.”

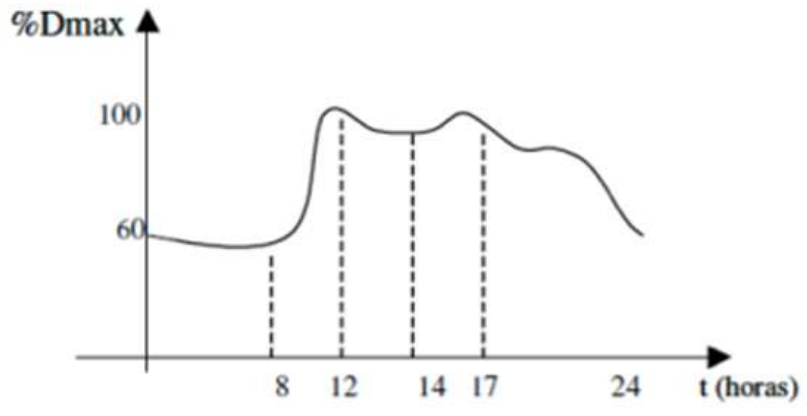

Ao longo de uma linha de distribuição de energia elétrica, ficam instalados diferentes tipos de consumidores, consequentemente, com diferentes hábitos de consumo. Para que a empresa distribuidora de energia possa realizar suas atividades de prestação de serviço de fornecimento de energia elétrica, agrupam-se esses consumidores por classes de consumo, que são estabelecidas a partir de um processo que as caracteriza por meio da identificação e da análise do comportamento da carga do consumidor e do sistema elétrico. Considerando a representação gráfica abaixo da carga em função do tempo, pode-se afirmar que:

Fonte: Vasconcelos, Fillipe Matos de. Geração, transmissão e distribuição de energia elétrica /Londrina : Editora e Distrib uidora Educacional S.A., 2017.

Para a obtenção de acesso ao sistema de distribuição, é necessária a elaboração de projeto contendo especificações quanto à padronização, materiais, equipamentos, bem como os dimensionamentos adequados dos dispositivos e componentes utilizados. Estas informações, que servirão como base para a elaboração do projeto de acesso, são obtidas pelo projetista

Na montagem de estruturas de rede de distribuição aérea realizadas com cruzetas de concreto tipo T, dispensa-se:

Em conformidade com os padrões de sinalização de advertência de linhas aéreas de transmissão de energia elétrica, assinale a alternativa que completa corretamente a lacuna do texto:

As defensas de proteção de suportes e de estais de linhas de transmissão são sinalizadas por pinturas de faixas com cerca de 150 mm de largura, com 45º de inclinação, nas cores ______________, alternadamente, sempre que isto contribuir para uma melhor visualização destas defensas.

Em uma instalação industrial, foram observadas variações transitórias de tensão que afetaram a qualidade da energia elétrica fornecida. Qual das seguintes afirmações sobre variações transitórias de tensão está correta?

Se a tensão de pré-falta for 1∠0° p.u., a impedância equivalente de sequência positiva, em p.u., será igual, no ponto do defeito, ao inverso do conjugado da potência de curto-circuito trifásico, em p.u., nesse mesmo ponto.

Identifique, entre os tópicos a seguir, aqueles que constituem medidas de eficiência energética e racionalização do uso energético em indústrias.

1) Dar preferência ao uso de iluminação natural nos ambientes;

2) Substituição de motores de baixo rendimento por motores de alto rendimento;

3) Substituição de lâmpadas fluorescentes por lâmpadas de LED com menor potência;

4) Retirar cargas do horário de ponta e acioná-las no horário fora de ponta.

São medidas de eficiência energética:

As fontes primárias de energia podem ser classificadas como renováveis e não renováveis. A geração de energia renovável refere-se à produção a partir de fontes de energia naturalmente reabastecíveis e que têm um impacto ambiental mínimo. Considerando as conceituações e características a seguir, assinale a alternativa que trata de energia não renovável.

Com base no Módulo 8 do PRODIST, assinale a alternativa que define corretamente o fenômeno de distorções harmônicas.

A respeito de um sistema do tipo Estrela-Estrela a 3 Fios, desequilibrado, é correto afirmar que:

Um engenheiro é o responsável pela manutenção de uma empresa e deve realizar a manutenção de acordo com a NBR 5674. São conteúdos básicos do relatório de inspeção que deve ser realizado pelo engenheiro, EXCETO

Em um prédio comercial hipotético, o quadro de distribuição de energia de um escritório é conectado ao seu respectivo medidor, localizado no pilotis, por meio de um alimentador trifásico a 4 fios, tensão de linha de 220 V. Sabe-se que a carga instalada no quadro de distribuição é de 45 kW, e a distância entre o quadro de distribuição e o medidor é de 10 m.

De acordo com o critério de queda de tensão admissível e adotando-se uma máxima queda de tensão de 4% entre o quadro de distribuição e o medidor, a seção do alimentador, em mm² , é

Dado

Tabela: Soma das potências em watts × distância em metros V = 127 volts

(circuitos monofásicos)

Uma carga trifásica em delta com impedância Z = 18 $\Omega$ está ligada em um sistema elétrico de potência cujas bases de potência e tensão são, respectivamente, 5 MVA e 10 kV.

O valor da impedância da carga no equivalente monofásico, em p.u., é:

Em uma linha de transmissão trifásica curta e perfeitamente transposta, a impedância série de sequência positiva é igual à de sequência negativa, mas é maior que a de sequência zero.
