Questões de Concurso sobre Sistemas Elétricos de Potência

Qual o tipo de modalidade tarifária que é caracterizada por tarifas diferenciadas de consumo de energia elétrica, de acordo com as horas de utilização do dia, e uma única tarifa de demanda de potência?

Avalie as afirmativas abaixo a respeito de topologias de UPS:

I. A topologia stand-by não oferece proteção para surtos de tensão, variação de frequência e ruído.

II. A topologia online dupla conversão fornece sempre tensão senoidal na saída.

III. A topologia linha interativa protege somente contra a falta de rede.

Está correto somente o que se apresenta em

A rede elétrica pode ser representada por meio de modelo com parâmetros de admitância, que é chamado de matriz de admitância de barra (𝑌_{𝑏𝑎𝑟𝑟𝑎}).

Sendo assim, a matriz 𝑌_{𝑏𝑎𝑟𝑟𝑎}, que representa o sistema elétrico acima, é dada por

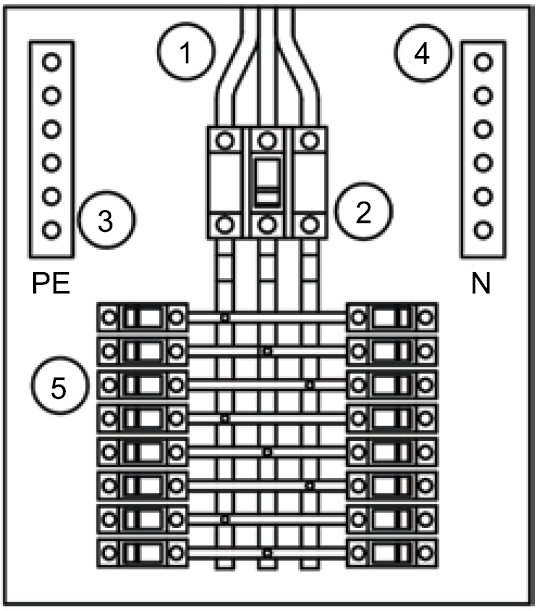

Considere o desenho de um quadro de distribuição mostrado na figura a seguir.

Na figura, o barramento de proteção, o alimentador principal e o disjuntor geral estão representados, respectivamente, pelos itens:

Os parâmetros da linha de transmissão são a resistência e indutância do condutor e a capacitância e condutância do isolador, que são, por convenção, dados pelos símbolos R, L, C e G, respectivamente.

Assinale a alternativa que se refere aos parâmetros distribuídos.

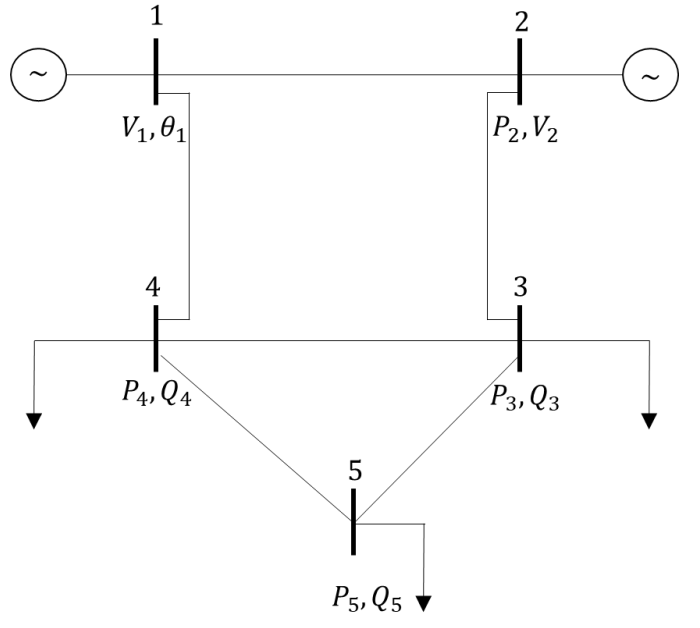

No diagrama unifilar a seguir, mostram-se as variáveis especificadas em cada barra do sistema.

Logo, o problema de fluxo de potência, pelo método de Newton, terá a matriz jacobiana quadrada de ordem igual a

O conceito de dispositivos FACTS – Flexible Alternating Current Transmission System – foi cunhado no início da década de 1990 e busca categorizar as diversas soluções para melhoria do desempenho de sistemas de transmissão CA que empregam elementos da eletrônica de potência.

A respeito desse conceito e dos dispositivos nele contidos, analise as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.

( ) O SVC é composto por um conversor fonte de tensão conectado em derivação (shunt), alimentado por um capacitor, cuja tensão de saída é controlada de forma que uma corrente reativa, necessária para regulação da tensão local, flua para a rede CA.

( ) O SSSC é um conversor fonte de tensão conectado em série com uma linha de transmissão. Esse dispositivo injeta uma tensão controlada em série que age como uma reatância variável, controlando o fluxo de potência e o nível de compensação da linha.

( ) Os dispositivos FACTS permitem um aumento da capacidade de transferência de potência em redes de transmissão, ao custo de uma menor margem de estabilidade do sistema elétrico.

( ) No sistema elétrico brasileiro não são empregados dispositivos FACTS em razão do custo desses equipamentos e da característica do SIN de emprego de longos corredores de transmissão para escoar geração distante das cargas.

As afirmativas são, na ordem apresentada, respectivamente,

A partir do momento de início de sua operação, os motores elétricos estão sujeitos a diversos tipos de falhas que podem afetar inicialmente a sua vida útil, até sofrer um dano irreparável. As condições críticas a que podem ficar submetidos os motores elétricos, em geral resultam em vários aspectos: falhas por efeitos térmicos, falhas de tensão, falhas mecânicas e também por falhas de sobrecarga. Neste último aspecto, que é uma condição operacional comum dos motores elétricos, a falha caracteriza-se pela elevação temporária ou permanente da corrente de carga em função de algumas premissas. Sobre isso, analise as afirmativas a seguir.

I. Sobrecarga contínua onde a máquina que está acoplada ao motor solicita uma maior potência no eixo.

II. Sobrecarga intermitente onde a máquina que está acoplada ao motor solicita uma maior potência no eixo a intervalos de tempos conhecidos ou não (regime de funcionamento).

III. Rotor travado na partida, que ocorre durante a partida, indica que o conjugado de carga pode superar o conjugado motor resultando no travamento do rotor.

IV. Rotor travado em operação normal, que ocorre durante o seu funcionamento normal, indica que o motor pode ser solicitado por um conjugado de carga que supera o conjugado motor, resultando no travamento do rotor.

V. Repartida, onde, após iniciado a sua parada pode ocorrer um religamento do motor, denominado também reacionamento.

VI. Tensões desbalanceadas onde as tensões entre fases ou entre fases e terra, são diferentes e acarretam tensões de sequência são positivas responsáveis por conjugados resistentes e colocam o motor em curto-circuito.

VII. Falta de fase que pode ter origem na queima de um fusível ou simplesmente na ruptura do condutor de fase, o que ocasiona uma sobrecarga nas fases remanescentes.

Das condições apresentadas, está incorreta:

Os sistemas de geração de energia elétrica atualmente, devido às demandas e à disponibilidade de novas tecnologias, embora ainda com um custo de implantação alto, conta com a opção da microgeração fotovoltaica, que possui como parte fundamental do sistema os módulos fotovoltaicos. Em relação ao tipo de módulo e suas propriedades, analise as afirmativas a seguir.

I. Módulo monocristalino: a tecnologia utilizada é a mais antiga, sendo considerada a mais eficiente; possui eficiência mais alta quando comparada com as outras tecnologias apresentadas.

II. Módulo policristalino: sua fabricação é baseada no depósito de uma ou várias camadas finas de material fotovoltaico sobre um substrato

III. Módulo de filme fino: os cristais de silício são fundidos em um bloco, preservando, assim, a formação de múltiplos cristais.

Está correto o que se afirma apenas em

A impedância de uma porção de um circuito é dada por $Z=\sqrt{R^2-L^2{\omega }^2}.$

.

Considerando que todos os parâmetros têm uma incerteza, assinale a alternativa que apresenta a incerteza $\Delta Z$ ܼda impedância.

Considere as afirmativas abaixo a respeito de linhas de transmissão:

I. As torres autoportantes são aquelas que são sustentadas pelas próprias estruturas.

II. Os cabos para-raios têm finalidade de proteger os isoladores diante de descargas atmosféricas.

III. Espaçadores são utilizados para evitar o contato mecânico de condutores de fases diferentes.

Está correto somente o que se apresenta em

O início do uso da energia nuclear foi marcado pelo evento bélico de 1945, o que ainda repercute na aceitação geral da sociedade por este aproveitamento. O acidente com o reator em Chernobil, em 1986, também contribuiu para reforçar este estigma. Entretanto, muitos já veem nela uma alternativa para a geração de energia elétrica limpa.

A esse respeito, analise as afirmativas a seguir.

I. As usinas nucleares são semelhantes às usinas termelétricas convencionais em ciclo simples. Basicamente, o processo envolve o aquecimento de vapor a alta pressão que, ao expandir-se, aciona uma turbina térmica, movimentando um gerador elétrico acoplado a seu eixo. O vapor que sai da turbina, em baixa pressão, é resfriado, condensado e novamente aquecido, reiniciando o ciclo térmico de Rankine. As principais diferenças entre as usinas termelétricas convencionais e termonucleares estão no combustível utilizado e na forma de aquecimento e vaporização da água.

II. As duas maiores preocupações de caráter sócio ambiental com a operação de usinas nucleares são o risco de um acidente e a disposição dos dejetos nucleares. Por outro lado, a crescente preocupação com o aumento do efeito estufa e as mudanças climáticas, aumentam o interesse pelas usinas nucleares que emitem pequenas quantidades de CO2, NOx e SOx, quando comparadas às usinas termelétricas.

III. A Eletronuclear anunciou em setembro de 2022 a retomada das obras de Angra 3 com a assinatura de contrato para complementação do projeto eletromecânico da usina. Segundo a Eletronuclear, Angra 3 vai operar com alto grau de confiabilidade e ajudará a garantir segurança de abastecimento para o sistema elétrico brasileiro.

Está correto o que se afirma em

Segundo o Plano Nacional de Energia 2050 (PNE 2050), o Brasil dispõe de recursos renováveis e não renováveis suficientes para atender à demanda de eletricidade no horizonte até 2050. Embora o Brasil seja rico em recursos renováveis, as mudanças climáticas são crescentes no Brasil e no mundo. No que tange ao setor elétrico, o uso eficiente da energia e maior participação de fontes renováveis na matriz elétrica apresentam-se como soluções para mitigação dos gases de efeito estufa.

Em relação às fontes renováveis de energia disponíveis no Brasil, analise as afirmativas a seguir.

I. A fonte solar fotovoltaica e a geração eólica não têm perspectiva de se tornar economicamente competitivas num futuro próximo devido a intermitência e a variabilidade, características destas fontes.

II. Embora a hidreletricidade seja historicamente a principal fonte de geração do sistema elétrico brasileiro, os impactos socioambientais associados ao desenvolvimento do potencial ainda a ser explorado representam hoje o principal desafio, especialmente no que diz respeito a região Amazônica

III. As tecnologias de armazenamento dos reservatórios hidrelétricos constituem, atualmente a única tecnologia economicamente competitiva capaz de armazenar grandes quantidades de energia.

É correto o que se afirma em

Para atingir os objetivos do Acordo de Paris de redução das emissões de gases de efeito estufa, é indispensável descarbonizar grande parte do sistema energético mundial. Essa iniciativa terá grande repercussão nos setores industrial e de transportes, requerendo investimentos pesados em energias renováveis. É nesse contexto que o aproveitamento energético do hidrogênio se apresenta como uma alternativa eficaz para a descarbonização da economia global.

No que diz respeito à produção e uso de hidrogênio, analise as afirmativas a seguir.

I. O Brasil tem potencial para produzir hidrogênio tanto para uso interno quanto para exportação, devido à sua posição estratégica. A característica renovável da matriz energética brasileira é uma nítida vantagem competitiva do país, pois a maior parte do custo da produção do hidrogênio está associado à eletricidade.

II. O desenvolvimento da cadeia do hidrogênio verde e azul requer a disponibilidade de recursos naturais, como ventos fortes e constantes, altos níveis de insolação, água e terra livre para a instalação de usinas eólicas e solares. Embora o Brasil possua abundante potencial de energia renovável e terras disponíveis, não possui uma ampla rede de transmissão de energia elétrica conectando as diferentes regiões do território brasileiro.

III. O preço do gás natural de origem brasileira é historicamente alto, o que faz com que a produção brasileira de fertilizantes não possa competir com produtos importados. A produção de amônia a partir de hidrogênio verde em localidades perto do agronegócio representa uma oportunidade de grande potencial

Está correto apenas o que se afirma em

O Plano Decenal de Expansão Energia 2031, projeta um decaimento da intensidade energética até 2031, influenciada por uma perda de participação de indústrias energointensivas, por mudança na participação dos setores no consumo de energia, pela incidência de ganhos de eficiência, bem como por esforços relacionados à mitigação das mudanças do clima.

A esse respeito, analise as afirmativas a seguir.

I. O consumidor energointensivo utiliza grandes quantidades de energia elétrica, gás natural, entre outras fontes energia. No caso específico de grande consumo de eletricidade, o consumidor é conhecido como eletrointensivo.

II. O Indicador de Intensidade Energética é a razão entre o consumo de energia de um país, expresso em alguma unidade energética (por exemplo, em tep), e o valor do seu PIB, mensurado em unidades monetárias.

III. O Indicador de Intensidade Energética é também considerado uma medida da eficiência da utilização da energia para a geração de riqueza no país. Um Indicador de Intensidade Energética muito alto aponta a necessidade de utilizar menos energia para gerar cada unidade de PIB.

Está correto o que se afirma em

Marque a opção que não representa um sistema de produção de energia elétrica.

Um Sistema Elétrico de Potência (SEP), em relação à produção e entrega da energia elétrica, é o conjunto de todas as instalações e equipamentos destinados, respectivamente, a:

Sobre o software Anarede do Cepel, marque V para as afirmativas verdadeiras e F para as falsas.

( ) É um software responsável na resolução do redespacho de potência ativa quando houver um contingência do tipo curto-circuito e queda de linhas, ou seja, refaz os valores das gerações por área quando houver problemas de estabilidade transitória ou estabilidade de pequenos sinais.

( ) Neste software são definidos três tipos de barra, a saber: PQ, PV e VƟ.

( ) Ao definir o fluxo de potência, não é capaz de inserir modelos de aplicações de eletrônica de potência em sistemas elétricos de potência.

( ) Nas linhas de transmissão não é possível inserir dados Shunt.

( ) É um software poderoso capaz de analisar, apenas nele, fluxo de potência, fluxo de potência ótimo, análise de curto-circuito, estabilidade transitória e estabilidade de pequenos sinais.

A sequência está correta em

São soluções para desequilíbrio de fases nas redes elétricas, EXCETO:

O equipamento empregado para realizar a conversão de energia elétrica em térmica é o(a)
