Transformador projetado para trabalhar com correntes menores que tem como finalidade tomar uma amostra de alta tensão e produzir uma baixa tensão secundária que lhe é diretamente proporcional. O trecho refere-se ao transformador
A
da unidade de geração.
B
com mudança de derivação sob carga.
C
de subestação.
D
de distribuição.
E
de potencial.
A conversão eletromecânica de energia é um processo essencial em sistemas industriais e comerciais, envolvendo máquinas como transformadores, motores de Corrente Contínua (CC), motores de indução e motores síncronos. Esses dispositivos são projetados para operar com eficiência em diferentes condições de carga, tensão e frequência. O conhecimento aprofundado sobre suas características e comportamento é crucial para o dimensionamento e a análise de desempenho. Diante do exposto, assinale a afirmativa INCORRETA.
A
O desempenho de motores de indução de rotor bobinado pode ser melhorado ajustando-se a resistência externa conectada ao circuito do rotor.
B
Motores de indução trifásicos operam com velocidade síncrona quando conectados a uma rede equilibrada, independentemente da carga aplicada ao eixo.
C
Motores síncronos são ideais para correção do fator de potência em sistemas elétricos, podendo operar com carga capacitiva ou indutiva dependendo do nível de excitação.
D
Motores de corrente contínua com excitação independente permitem controle de velocidade pela variação da corrente de campo, sem alterar a tensão aplicada à armadura.
E
O núcleo dos transformadores é laminado para reduzir as perdas por histerese magnética, enquanto as perdas por correntes parasitas são minimizadas pelo isolamento entre as lâminas.
Com base no funcionamento das máquinas elétricas (CA e CC), informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.
( ) Em máquinas CC, o enrolamento de armadura encontra-se na parte rotativa, conhecida como estator.
( ) Em máquinas CA, tais como as de indução, os enrolamentos de armadura alojam-se na parte estacionária, conhecida como rotor.
( ) O fluxo variável no tempo, presente nas estruturas de armadura dessas máquinas, tende a induzir correntes, conhecidas como correntes parasitas.
A
V – V – F.
B
V – F – V.
C
F – V – V.
D
V – V – V.
E
F – F – V.
Acerca dos aspectos construtivos de um transformador trifásico, assinale a opção correta.
A
O enrolamento primário é sempre o enrolamento de baixa tensão.
B
A laminação do núcleo de ferro tem como objetivo aumentar a resistência do ferro e reduzir as correntes de circulação.
C
A bitola (área da seção de cobre) do enrolamento de baixa tensão é sempre menor que a bitola do enrolamento de alta tensão.
D
Nos transformadores refrigerados a óleo, é preciso instalar uma bomba para forçar a circulação do óleo nos radiadores.
E
Em cada fase de um transformador trifásico, há um núcleo de ferro independente para evitar a circulação da corrente de neutro.
Considere um transformador monofásico ideal (sem perdas) que possui enrolamento primário com 400 espiras e enrolamento secundário com 50 espiras. Com o transformador operando com tensão primária de 240 V, com potência aparente da carga conectada ao secundário do transformador de 480 VA, a corrente no enrolamento secundário do transformador será igual a:
A
2 A.
B
4 A.
C
8 A.
D
16 A.
E
32 A.
A transformada de Haar é um exemplo de transformada wavelet.
C
Certo
E
Errado
A partir das informações da tabela, a corrente de partida do motor representado pela primeira linha é:
A
19,88 A
B
18 A
C
7 A
D
5,68 A
E
2,84 A

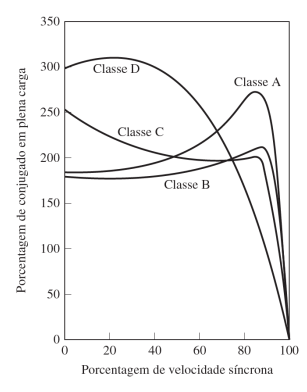

O gráfico abaixo mostra as curvas típicas de conjugado versus velocidade para quatro classes de motores de indução.
O parâmetro de projeto do motor de indução diretamente relacionado às diferentes classes é
A
distância do entreferro.
B
permeabilidade magnética do núcleo.
C
permissividade magnética do núcleo.
D
resistência do estator.
E
resistência do rotor.
No caso de um transformador monofásico ideal alimentado por uma fonte de tensão alternada cujo primário tem 1.000 espiras, se a relação de tensão é de 127 V para 12,7 V, então o número de espiras do secundário é de 1.270.
C
Certo
E
Errado
O sistema de ignição de um motor de ciclo Otto tem a função de gerar uma centelha de alta tensão no momento exato para inflamar a mistura ar-combustível. O componente responsável por elevar a baixa tensão da bateria (12 V) para os milhares de volts necessários para a centelha é a bobina de ignição. Sobre o princípio de funcionamento deste componente, marque V para as afirmativas verdadeiras e F para as falsas:
(__)A bobina de ignição opera como um autotransformador elevador de tensão, com um enrolamento primário de poucas espiras e um secundário com milhares de espiras.
(__)A alta tensão no secundário é induzida somente no instante em que o circuito primário é fechado, permitindo que a corrente da bateria flua pelo enrolamento.
(__)A interrupção súbita da corrente no enrolamento primário, controlada pelo módulo de ignição, causa um colapso rápido do campo magnético, induzindo um pulso de alta tensão no secundário.
(__)A relação de transformação de tensão na bobina é diretamente proporcional à relação entre a resistência do enrolamento secundário e a resistência do primário.
A sequência está correta em:
A
F, V, F, V.
B
V, F, V, F.
C
V, V, F, F.
D
F, F, V, V.
Os Transformadores de Potência podem ter duas aplicações: para medição ou para proteção. Para medições de controle, as classes de exatidão são:
A
0,6 ou 1,2%.
B
0,3 ou 0,6%.
C
3,0 ou 6,0%.
D
6,0 ou 12%.
O dimensionamento de transformadores é crucial para garantir o funcionamento eficiente de sistemas elétricos. Sobre transformadores e seus parâmetros de operação, marque a alternativa INCORRETA:
A
O rendimento de um transformador é máximo quando suas perdas no núcleo são iguais às perdas no enrolamento.
B
A corrente de excitação de um transformador ideal é proporcional à carga conectada.
C
Transformadores trifásicos podem ser conectados em estrela ou delta, dependendo das condições de operação e carga.
D
A regulação de tensão de um transformador é influenciada pela impedância de curto-circuito e pela carga conectada.
Os sistemas de conversão eletromecânica de energia são amplamente utilizados em transformadores e máquinas elétricas. Sobre transformadores, marque a alternativa INCORRETA:
A
A regulação de tensão de um transformador é definida como a variação percentual da tensão no secundário, ao passar da condição de vazio para a condição de plena carga.
B
Transformadores de distribuição são projetados para operar continuamente em regime de sobrecarga de até 20% sem comprometer sua vida útil.
C
A eficiência de um transformador depende diretamente do nível de carregamento e das características da carga conectada.
D
As perdas em um transformador podem ser classificadas em perdas no núcleo e perdas nos enrolamentos.
Um motor monofásico com 220 V e 50 A tem potência aparente de 11 kVA.
C
Certo
E
Errado
Preencha as lacunas com as opções 1, 2 e 3, e marque a alternativa com a sequência CORRETA:
1. MOTORES ELÉTRICOS
2. TRANSFORMADORES
3. BOBINAS
(....) Transformam energia elétrica em energia mecânica.
(....) Componentes pertencentes a motores e transformadores elétricos.
(....) Equipamentos que aumentam ou diminuem a tensão elétrica em circuitos elétricos.
A
2; 3; 1.
B
1; 3; 2.
C
1; 2; 3.
D
2; 1; 3.
E
3; 2; 1.

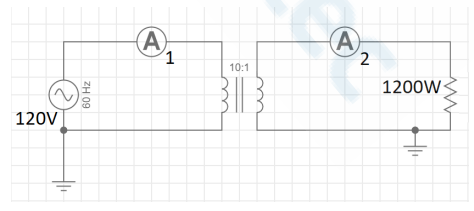

Analise o circuito com um transformador ideal da figura abaixo e determine a leitura dos amperímetros A1 e A2.
A
A1 = 10 A e A2 = 100 A.
B
A1 = 10 A e A2 = 10 A.
C
A1 = 12 A e A2 = 120 A.
D
A1 = 1 A e A2 = 10 A.
E
A1 = 100 A e A2 = 100 A.
O motor elétrico é um dispositivo usado em muitos equipamentos. Portanto, o motor elétrico converte CORRETAMENTE eletricidade em:
A
Energia de armazenamento.
B
Energia de processamento de dados.
C
Energia mecânica.
D
Energia nuclear.
E
Energia química.
De acordo com a polaridade de um transformador monofásico, pode-se afirmar que, se a corrente entrar pela marca de polaridade no enrolamento primário, ela também entrará pela marca de polaridade correspondente no enrolamento secundário.
C
Certo
E
Errado
O campo representado pelo número 13 da seta indica:
A
a corrente nominal, se ligado em 220V ou 380V.
B
a corrente de partida seguida da corrente nominal.
C
a corrente, independente de qual tensão seja aplicada nos bornes da máquina.
D
a possibilidade de se utilizar uma bitola de cabo mais econômica para acionamento deste motor, quando ligado em 220V.
E
um parâmetro exclusivo no processo de fabricação.
Considere as afirmativas abaixo a respeito de um transformador estrela-delta:
I. A tensão no enrolamento secundário pode estar atrasada em 30º em relação ao primário.
II. A tensão no enrolamento secundário pode estar adiantada em 30º em relação ao primário.
III. A tensão no enrolamento secundário pode estar em fase com a tensão no enrolamento primário.
Está correto o que se apresenta em
A
I, apenas.
B
II, apenas.
C
III, apenas.
D
I e II, apenas.
E
I e III, apenas.
