Questões de Concurso sobre Transformadores e Máquinas Elétricas

Na Figura abaixo, representa-se o controle exercido na velocidade de um motor CC.

De acordo com a Figura, está sendo empregado o controle pelo(a)

Os motores elétricos são amplamente aplicados para acionamentos mecânicos, como elevadores, escadas rolantes, sistemas de condicionamento de ar, ventilação etc. A respeito das características dos motores CA assíncronos, são normalmente oferecidos no mercado as opções de 2, 4, 6 e 8 polos e uma grande variedade de potências nominais.

Fazendo-se algumas comparações entre 2 e 8 polos, é correto afirmar que podem representar suas rotações de catálogo os valores

A partida dos motores síncronos como motor de indução não é recomendada devido ao escorregamento que a máquina pode experimentar.

Um gerador de corrente contínua em conexão shunt alimenta a carga a partir dos terminais do seu enrolamento de armadura.

Quando um fio condutor, de cobre, por exemplo, é ligado a um gerador, ele se submete a uma diferença de potencial, e um campo elétrico se estabelece em seu interior. O condutor permite que os elétrons livres se movam através dele, mas oferece grande resistência a esse movimento. É como se uma pessoa saísse correndo desesperadamente no meio de uma multidão. Assim, identifique a alternativa que trata de uma denominação para o dito efeito JOULE.

Com relação aos tipos de transformadores, mais precisamente sobre sua finalidade, analise os itens a seguir e, ao final, assinale a alternativa correta:

I – transformador de corrente.

II – transformador de potência.

III – transformador de distribuição.

A tensão elétrica aplicada ao enrolamento primário induz diretamente a tensão no enrolamento secundário do transformador, fenômeno este que pode ser explicado por meio da lei de Faraday.

A transferência de potência ativa ocorre do enrolamento primário para o enrolamento secundário, bem como do enrolamento secundário para o enrolamento primário.

Qual a corrente no enrolamento secundário de um transformador monofásico, no qual a relação de espiras é de 20(primário) para 100(secundário) e a corrente no primário é de 30A.

O rotor de um motor de indução que opera na frequência de 50 Hz possui rotação de 1470 rpm. Sabendo-se que o seu escorregamento é de 2%, o número de polos desse motor é:

Uma máquina síncrona possui 6 pares de polos e está conectada a uma rede elétrica trifásica de 50 Hz, operando em regime permanente como um gerador elétrico. Nessa condição, calcule a velocidade síncrona da máquina e assinale a alternativa correta.

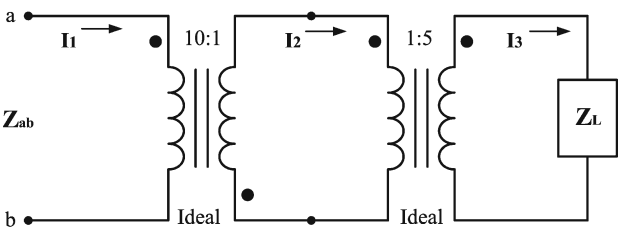

Observe a figura a seguir.

Os transformadores monofásicos são ideais. Determine a impedância Z_ab para Z_L = 100 + j50 ohms.

Os motores e geradores elétricos são dispositivos fundamentais na conversão eletromecânica de energia. Eles desempenham um papel crucial em uma variedade de aplicações, desde em motores industriais até na geração de energia em usinas.

Assinale a alternativa que descreve corretamente uma diferença entre motores e geradores elétricos.

A respeito dos geradores de eletricidade, julgue os itens a seguir.

I A bateria é um exemplo de gerador eletromecânico.

II O alternador é um tipo de gerador eletromecânico.

III O dínamo é um tipo de gerador termoelétrico.

Assinale a alternativa correta.

Um transformador ideal com uma relação de transformação de 10:1 é alimentado por uma tensão primária de 220 V. Se a carga no lado secundário for de 10 A, qual será a corrente no lado primário do transformador ideal?

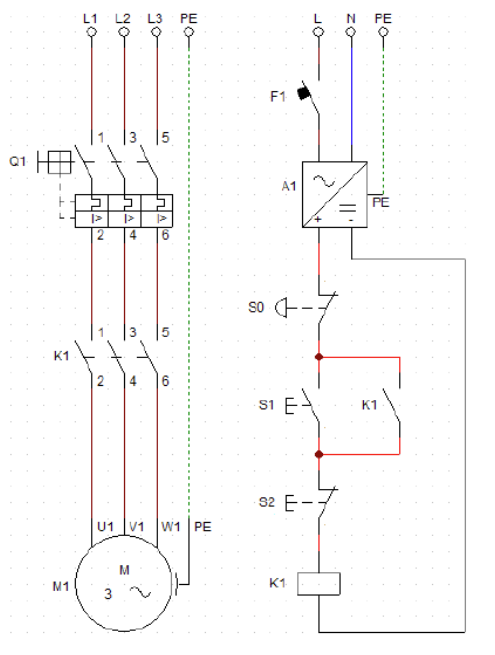

Qual o tipo de ligação do motor do diagrama elétrico abaixo?

Sobre acionamento de máquinas elétricas, relacione a Coluna 1 à Coluna 2.

Coluna 1

1. Partida estrela-triângulo.

2. Inversores de frequência.

3. Partida com rotor de anéis.

4. Inversão do sentido de rotação.

Coluna 2

( ) Aplica-se a motor de indução trifásico com rotor em gaiola.

( ) Alteração da sequência das fases de alimentação do motor de indução trifásico.

( ) Aplica-se a motor de indução trifásico com o rotor bobinado.

( ) Acionamento e controle da velocidade por variação de amplitude e frequência de alimentação do motor CA.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Há uma diferença entre a tensão gerada internamente que é produzida em uma fase de um gerador síncrono e a tensão de saída quando não há corrente de armadura na máquina. São fatores responsáveis por essa diferença:

I. reação de armadura;

II. formato dos polos do rotor;

III. frequência de operação do gerador;

IV. fator de potência da carga.

Estão corretas:

Um transformador trifásico abaixador de tensão é construído a partir da conexão Y-Y de três transformadores monofásicos de 2:1, conforme mostrado na figura a seguir.

Uma carga trifásica é conectada ao secundário do transformador trifásico. Considerando que a carga consome uma potência total de 762 kVA, e que a tensão de linha no secundário do transformador é $\sqrt{3}.127$ kV, a corrente de linha no primário do transformador trifásico vale

Considere o diagrama fasorial de um transformador monofásico, mostrado na figura a seguir, onde V1 é a tensão aplicada ao primário, V’2 é a tensão na carga refletida ao primário e I’L é a corrente de carga refletida ao primário.

(Arquivo pessoal. Imagem usada com autorização.)

Para os cálculos, considere (seno 53,13°) = 0,80. A regulação de tensão (RT) e o fator de potência da carga (FP) são, respectivamente:
