Questões de Concurso sobre Transformadores e Máquinas Elétricas

Os motores elétricos trifásicos são alimentados por três correntes elétricas que devem estar em fase entre si.

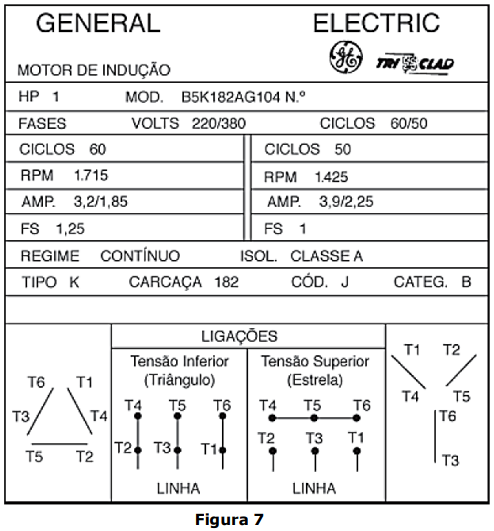

Analise a Figura 7 abaixo e assinale a alternativa INCORRETA.

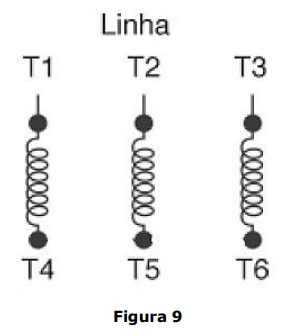

De acordo com a Figura 9 abaixo, que apresenta as bobinas e os terminais de conexão de um motor trifásico, assinale a alternativa que corresponde às corretas conexões para que o motor opere na configuração estrela.

A prefeitura adquiriu um motor e precisamos saber a velocidade do rotor em rpm antes da instalação, com base nas especificações do motor elétrico de indução trifásico de 4 polos, 60 Hz e 380 V consome no rotor 120 kW a 3 Hz:

Qual é a potência aparente que um transformador monofásico deve possuir para a ligação de um motor monofásico de 12 cv com fator de potência FP = 0,50? Observações:

1. Considere 1 cv = 735,5 W.
2. No dimensionamento do transformador, realize o arredondamento da potência aparente para cima, ao maior valor inteiro.

Em dispositivos de conversão de energia, a força eletromagnética atua no sentido de reduzir a energia armazenada no campo magnético.

Um transformador Δ Y é alimentado por meio de um sistema trifásico equilibrado. A defasagem angular entre a tensão de linha do V_AB do primário e a tensão de fase V_an, em graus, é

Em relação aos princípios de funcionamento de motores elétricos, o conceito cujo entendimento é fundamental para prevenir o superaquecimento de um motor é o(a)

Em função da interação entre os campos do rotor e do estator, o torque produzido no motor síncrono, a partir do momento em que ele alimentado pela rede trifásica de energia, é incapaz de realizar a partida do motor.

Um dispositivo empregado com sucesso para dar a partida no motor síncrono e que propiciou o advento dos motores de indução é o(a)

Qual dos seguintes tipos de transformador é frequentemente usado para aumentar a tensão em linhas de transmissão de energia elétrica?

Nos motores de indução trifásico, o estado alcançado quando as elevações de temperatura das diversas partes da máquina não variam mais que um gradiente de 1 K/30 min corresponde ao:

Considere um transformador elementar monofásico que tenha a função de reduzir a tensão de entrada e que possua a bobina primária com 5.000 espiras e a bobina do enrolamento secundário com 500 espiras.

Qual será a tensão no enrolamento secundário caso for ligado ao enrolamento primário deste transformador a tensão de 227 V?

Sistemas elétricos podem ter aplicações distintas e conectar diversos tipos de cargas em paralelo. As cargas podem variar de puramente resistivas, mistas a puramente capacitivas ou indutivas. Cada uma delas será representada por sua potência e pelo seu Fator de Potência (FP). Para diversas atuações, como em gerenciamento de energia, é necessária a análise da equivalência final vista pelo gerador que alimentará estas cargas. Considere um sistema elétrico fictício com gerador equilibrado e tensão de linha de 12,5 kV rms que conecta paralelamente as seguintes cargas:

Carga 1: 30 kVA, FP=0,8;

Carga 2: 25 kVA FP=1;

Carga 3: 25 kVA, FP=0,6;

Carga 4: 10 kVar, puramente indutiva, portanto, FP nulo.

Analisando as cargas apresentadas, indique a alternativa correta que apresenta respectivamente os valores de corrente de linha e FP equivalente vistos pelo gerador.

Os transformadores são dispositivos vitais em qualquer sistema elétrico de potência para a eficiente transmissão de energia.

Assinale a alternativa que apresenta uma aplicação para o transformador em um sistema elétrico de potência.

A regulação de tensão de um transformador trifásico representa a queda de tensão, em volts, entre o primário e o secundário, para determinada situação de carga.

Para reduzir a corrente de partida dos motores assíncronos, é usual acioná-los com a denominada chave delta-estrela; assim, durante a partida, os enrolamentos trifásicos desses motores são conectados em delta e, em regime permanente, passam a ser conectados em estrela.

Em um transformador de potência real de dois enrolamentos, a força eletromotriz induzida no enrolamento primário decorre principalmente da variação do fluxo magnético produzido pela corrente secundária.

Os transformadores eletromagnéticos são componentes amplamente utilizados, em equipamentos, para alterar um patamar de tensão de corrente alternada (CA) para outro por meio da manipulação do campo magnético criado ao redor de um condutor energizado, que é potencializado no centro de uma bobina. No entanto, esses dispositivos não funcionam sob uso em corrente contínua (CC) em razão

Considere um motor de corrente contínua shunt que possui resistência de armadura igual a 0,5 Ω e resistência de campo shunt total igual a 20 Ω.

A curva de magnetização do motor, levantada em 1800 rpm, pode ser aproximada pela equação E_a(I_f) = 20I_f em que E_a é a tensão induzida no motor e I_f é a corrente no circuito de campo.

Sabendo que a tensão terminal do motor é 100 V e a corrente de linha é 40 A, a velocidade do motor, em rpm, é igual a

Assinale corretamente a assertiva que apresenta o componente essencial em subestações elétricas responsável por aumentar ou diminuir a tensão da energia elétrica antes de ser distribuída para os consumidores.
