Questões de Concurso sobre Transformadores e Máquinas Elétricas

Um transformador ideal possui 200 espiras no primário e 50 espiras no secundário. Considerando que a tensão aplicada ao primário é de 240V, qual será a tensão no secundário?

A partida brusca de um motor de indução trifásico pode danificar equipamentos conectados a ele. Essa situação pode ser evitada através:

A principal função de um transformador em um sistema elétrico é:

Em um transformador, histerese é

Em uma planta industrial alimentada pela rede elétrica e, composta por diversos motores e transformadores, parte da energia reativa recebida é:

Geradores são dispositivos que transformam um tipo qualquer de energia em energia elétrica. Conforme a fonte de energia, eles podem ser classificados em um dos seguintes itens abaixo, exceto:

Nos casos de transição aberta entre rede e grupo moto-gerador, é importante ter um sistema de intertravamento mecânico ou elétrico das chaves de transferência automática.

Considere um motor elétrico monofásico de 1/2cv, 220v e correte alternada. É possível reduzir a rotação desse motor sem perda significativa de torque utilizando um

Um gerador formado por três fontes de mesma amplitude e frequência, porém defasadas entre si por 120º, é capaz de produzir um sistema elétrico trifásico.

A característica de operação de um motor de corrente contínua com excitação em série é a baixa velocidade quando ele opera em vazio, ou seja, sem carga mecânica no seu eixo.

Analise as alternativas a seguir e assinale aquela que apresenta um gerador elétrico que é mais comumente usado para fornecer energia elétrica em grande escala em usinas hidrelétricas devido à sua capacidade de operar em uma ampla gama de velocidades e fornecer uma saída de energia consistente e eficiente?

Assinale a assertiva que apresenta de forma correta um dispositivo que possui como função principal limitar de forma controlada a quantidade de corrente que passa por ele, independentemente se a alimentação do circuito foi feita em CC ou CA.

A partida direta de um motor elétrico tem como uma de suas características o conjugado de partida elevado.

Sobre transformadores de força, analise as afirmativas abaixo e marque V para verdadeiro e F para falso.

( ) Um transformador trifásico pode ser substituído por três transformadores monofásicos.

( ) Se o primário de um transformador estiver ligado em delta, o secundário deverá, obrigatoriamente, estar ligado em estrela.

( ) Um transformador não ideal, apresenta perdas por histerese magnética e não apresenta perdas nos enrolamentos.

( ) Em um transformador abaixador, a corrente no secundário será maior que a corrente no primário.

A sequência correta de marcação de cima para baixo é:

No momento da partida de um motor de indução trifásico, o escorregamento é igual a um, fazendo que a impedância do circuito equivalente seja baixa e provocando altos valores da corrente de partida.

Analise as afirmativas sobre máquinas elétricas e marque (V) as VERDADEIRAS (F) para as FALSAS.

( ) Transformadores são capazes de alterar a frequência da corrente alternada além de sua tensão.

( ) Máquinas síncronas podem operar tanto como motores quanto como geradores em sistemas de potência.

( ) Inversores de frequência são usados para converterem corrente contínua em corrente alternada com frequência variável.

( ) Soft Starters reduzem a distorção harmônica na rede ao iniciar motores elétricos.

( ) Um motor de corrente contínua não pode ter sua velocidade controlada variando-se a tensão de armadura.

Marque a opção que apresenta a sequência CORRETA.

Em relação à operação em regime permanente das máquinas síncronas, julgue os itens a seguir.

I Na operação no modo motor, a máquina tende a operar no modo indutivo quanto maior for a corrente de campo injetada.

II O limite de estabilidade estática define a máxima potência ativa que um gerador síncrono poderia entregar.

III No caso de um gerador síncrono operar de forma isolada e mantendo fixa a corrente de campo, o aumento da carga sem alterar o fator de potência dela causa a redução da tensão terminal da máquina, mantendo o ângulo de potência constante.

Assinale a opção correta.

O fluxo magnético produzido pelo enrolamento primário concatena-se à bobina do enrolamento secundário induzindo tensão elétrica nos terminais secundários. Caso os terminais secundários estejam conectados a uma carga elétrica, haverá corrente no enrolamento secundário, que produzirá um fluxo magnético em sentido oposto ao fluxo magnético do enrolamento primário.

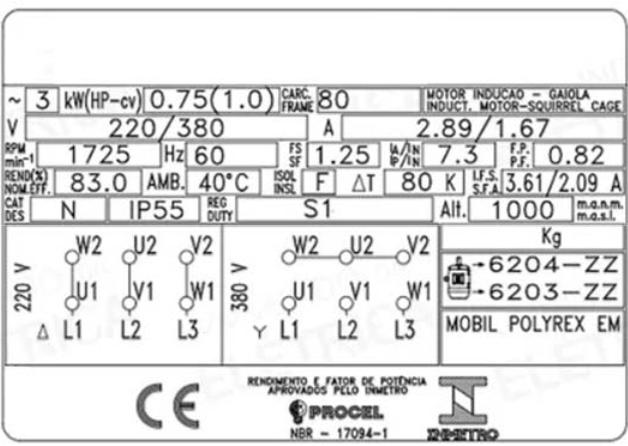

Considerando-se a placa mostrada na figura precedente, que presta informações de uma máquina elétrica, é correto afirmar que ela pode funcionar continuamente com uma tolerância de sobrecarga de

O princípio de funcionamento de um transformador se baseia na variação do fluxo magnético no núcleo de ferro e, por esse motivo, os transformadores só funcionam em corrente alternada.
