Questões de Concurso sobre Transformadores e Máquinas Elétricas

Em um transformador trifásico, a impedância de curto-circuito é igual a 2 + j·5 $\Omega$ e a corrente nominal no primário é igual a 6 A. A partir dessas informações, assinale a alternativa que apresenta o valor aproximado das perdas no cobre, em Watts (W), em condições nominais de operação.

Considere um transformador trifásico hipotético, Delta-Estrela, formado a partir de um banco de transformadores monofásicos idênticos, com um lado com 2.000 espiras e o outro com 80 espiras.

Aplicando-se uma tensão de linha V_AB = 1500$\angle$ 0^o V no lado de alta tensão do transformador trifásico e considerando que as tensões sejam de sequência positiva, a tensão de linha V_AB no lado de baixa tensão, em V, será:

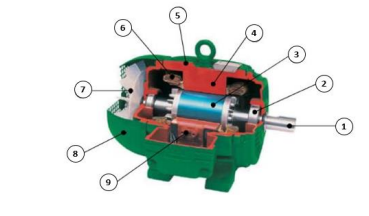

De acordo com a figura adiante, é incorreto afirmar que:

As máquinas elétricas são equipamentos que transformam energia elétrica em movimento e vice-versa e, para isso, existem diversas classes que variam conforme sua utilização. Desse modo, o profissional encarregado em sua manutenção e instalação deve possuir conhecimento específico de suas propriedades e características. Com base neste conhecimento, assinale a afirmativa correta.

Assinale a opção correta que apresenta um exemplo de mecanismo que utiliza fonte de energia mecânica a ser transformada diretamente em energia elétrica.

Houve necessidade de intervenção em um dos circuitos elétricos de uma estação de tratamento de água e, chegando ao local, o técnico se deparou com a figura a seguir:

Essa figura representa o diagrama de uma partida:

O valor da frequência da corrente induzida no rotor de um motor de indução de 10 polos, que gira a 690 rpm em uma frequência de 60 Hz, é, em Hertz, aproximadamente:

No instante de partida do motor, a corrente aumenta em relação à corrente nominal.

A esse respeito, assinale a alternativa correta.

Um transformador ideal monofásico usado em um equipamento eletrônico é alimentado com 120 V no seu primário. Nessas condições, a tensão na saída do secundário é 12 V para uma corrente nominal de 5A. Nas condições nominais, qual a corrente no primário?

Considere um motor de corrente contínua shunt, fornecendo torque mecânico a uma certa carga.

Em um determinado instante de sua operação, o circuito de campo shunt é desconectado.

Como consequência dessa desconexão:

Em aplicações industriais, a partida indireta é frequentemente utilizada para controlar motores trifásicos de alta potência. Um método comum para realizar a partida indireta é o uso de um autotransformador com três terminais: um terminal de entrada, um terminal de saída e um terminal central de derivação.

Qual é o objetivo principal do terminal central de derivação no autotransformador de partida indireta?

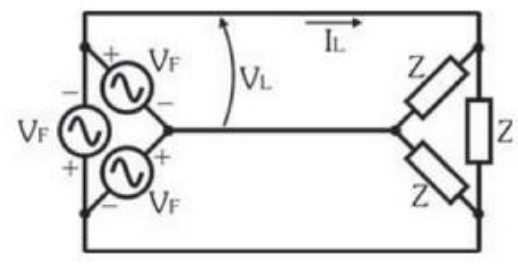

Um gerador trifásico balanceado produz uma tensão de 380 V em cada fase. A carga trifásica é equilibrada e as impedâncias são de 10 Ω. O sistema encontra-se na configuração Δ-Δ conforme mostra a figura a seguir.

Determine a tensão e a corrente na linha.

Analise a figura que ilustra a ligação de três transformadores trifásicos (TR1, TR2 e TR3) conectados a um barramento de média tensão trifásica (Fases A, B e C) em paralelo.

Fonte: FILHO, João Mamede. Instalações Elétricas Industriais. 9. ed. LTC, 2017 Rio de Janeiro: LTC, 2017.

Assinale a alternativa correta de configuração da conexão do primário e secundário, respectivamente.

A velocidade de rotação do eixo de um motor síncrono trifásico depende diretamente da velocidade de rotação do campo magnético girante do estator.

As correntes dos lados primário e secundário são diretamente proporcionais ao número de espiras de cada lado, respectivamente.

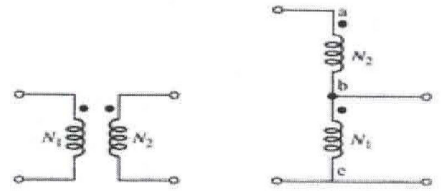

Examine a figura abaixo.

Um transformador tem tensão no lado primário 1200 V e no secundário de 120 V, possui potência nominal aparente de 100 kVA e é conectado em forma de autotransformador, conforme figura acima. Assim, assinale a opção que quantifica a potência nominal aparente desse autotransformador, em kVA, e a tensão entre os terminais “a” e "c", em V.

O que significa o termo "variável de processo", utilizado em sistemas de controle de processos?

Um transformador ideal monofásico de dois enrolamentos tem tensões nominais iguais a 2 kV e 100 V nos enrolamentos primário e secundário, respectivamente. Se esse transformador está suprindo via enrolamento secundário uma carga que demanda uma corrente de 10 A, a corrente no enrolamento primário é

Um equipamento avariado necessita ter o transformador da fonte substituído. Devido aos aspectos construtivos do equipamento em questão, será necessário confeccionar um novo, observando-se as características do transformador original. O transformador original é monofásico e, para fins de projeto, será considerado ideal, tem tensão no primário de 220 V e tensão no secundário de 11 V. O secundário do transformador original tem 50 espiras e alimentará uma carga de 500 W. Para confecção do novo transformador, assinale a alternativa que apresenta, correta e respectivamente, o número de espiras no primário (N1), a corrente circulante do primário (I_P) e a corrente circulante do secundário (I_S) do transformador.

Analise as seguintes asserções e a relação proposta entre elas:

I. Os sistemas de máquinas de visão utilizam câmeras inteligentes ou digitais com software de processamento de imagens baseados em computadores para realizar inspeções em peças que estão em fase de fabricação e avaliar sua qualidade, sendo também programados para realizar tarefas simples, como contar objetos em uma esteira, ler números seriais e medir peças.

PORQUE

II. Embora alguns algoritmos de máquinas de visão tenham sido desenvolvidos para imitar a percepção da visão humana, nenhuma máquina de sistema de visão tem a capacidade da visão humana em termos de compreensão de imagens, tolerância às variações de iluminação e variabilidade de partes.

A respeito dessas asserções, assinale a alternativa correta.
