Questões de Concurso sobre Transformadores e Máquinas Elétricas

Considerando as caraterísticas fundamentais de operação das máquinas elétricas, é CORRETO afirmar que

Por medição em um dia de trabalho, um militar soube que um motor de 12 CV na ponta de eixo trabalha com valores nominais de 380 V de tensão de linha, 20 A de corrente e, aproximadamente, um fator de potência de 0,83 indutivo. Considerando 1 CV= 736 W e $\sqrt{3}$ = 1,73, é correto afirmar que o rendimento do motor é de:

Podemos utilizar dois transformadores monofásicos conectados em delta aberto de maneira a alimentarmos cargas trifásicas contanto que a potência da carga trifásica alimentada deve √3/2 vezes menor do que a potência dos dois transformadores monofásicos juntos.

Um motor trifásico que possui potência mecânica máxima igual a 20 HP é alimentado por uma fonte com tensão de linha igual a 380 V. O rendimento e o fator de potência desse motor são iguais a 0,8. Sabe-se que a corrente elétrica na sua partida é igual a dez vezes a nominal.

Utilizando uma chave estrela-triângulo, o valor dessa corrente é

[Dado: 1 HP = 746 W]

Analise as afirmativas abaixo com relação aos motores elétricos assíncronos trifásicos com rotor gaiola de esquilo.

1. Para que haja conjugado, a velocidade angular do rotor deve ser ligeiramente inferior à velocidade angular do campo girante estatórico.

2. Caso a velocidade angular rotórica seja igual à velocidade do campo girante estatórico, o conjugado ficaria nulo.

3. No rotor são conectadas as tensões trifásicas e no estator barras estão em curto-circuito nas suas extremidades por meio de dois anéis.

Assinale a alternativa que indica todas as afirmativas corretas.

Motores síncronos possuem a característica de sua velocidade não variar a com a carga.

Sabendo que a alimentação de um motor síncrono ocorre na frequência de 60 Hz e o número de polos da máquina é igual a 2, assinale a alternativa que indica corretamente a velocidade de rotação em rpm.

Dado um motor assíncrono trifásico,60 Hz, com 6 polos, aponte o valor do conjugado induzido em kN.m que ele produz quando operando com escorregamento de 5% e potência mecânica de 20 HP. Desconsidere as perdas mecânicas e considere que 1HP≈750 W para facilitar os cálculos.

Uma máquina de corrente contínua de 50 HP, 200 V_dc , 1200 RPM, possui ligação shunt. Quando alimentada com tensão nominal a máquina consome 102 A da fonte, para acionar uma determinada carga com 800 RPM. Ao mudar a carga o motor passa a girar a 960 RPM. Marque a alternativa que indica o valor correto da corrente consumida da fonte neste caso.

Considere: a resistência na armadura de armadura R_a=0.1 Ω; a resistência de controle em serie com a armadura R_aj=0,4 Ω e a resistência de campo Rf =100 Ω.

Quando for estritamente necessária a instalação de transformadores não inflamáveis, pode-se utilizar o seguinte isolante, segundo as normas brasileiras:

O multivibrador ______ caracteriza-se por gerar pulsos com os dois estados não estáveis, isto é, a sua saída oscila continuamente entre o nível baixo e o nível alto.

Assinale a alternativa que preencha corretamente a lacuna.

Assinale a alternativa que completa corretamente o espaço da frase abaixo.

__Os motores trifásicos são aqueles alimentados por um sistema trifásico a três fios, em que as tensões estão defasadas de ______ elétricos.

No que diz respeito à reação da armadura no gerador de corrente alternada, assinale a alternativa que se refere a afirmação abaixo.

Neste caso, a corrente de carga está defasada em 90° elétricos (atrasada) em relação à tensão, e o campo de reação da armadura estará consequentemente na mesma direção do campo principal, mas em polaridade oposta.

Em um projeto de transformador monofásico de grande porte, o núcleo é feito de lâminas de aço-silício com o objetivo de:

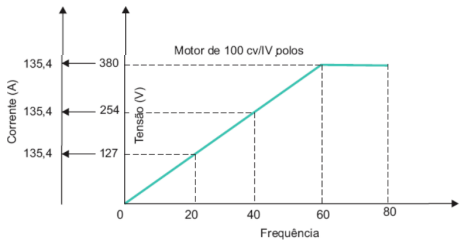

O gráfico da figura abaixo mostra os níveis de tensão, corrente e frequência do acionamento de um motor assíncrono.

Ref: Instalações Elétricas Industriais. João Mamede Filho.

Analise as afirmativas abaixo em relação ao assunto.

1. Esse controle é chamado de controle escalar V/F.

2. Esse controle é chamado de vetorial e é usado para controlar com precisão o torque de uma máquina em diferentes níveis de frequência.

3. Enquanto houver variação linear entre a tensão e a frequência, o torque da máquina se mantém constante.

4. O torque da máquina se mantém constante para qualquer valor de frequência da operação da máquina.

Assinale a alternativa que indica todas as afirmativas corretas.

Assinale a alternativa que indica corretamente o nome do dispositivo que está conectado entre a fase e a terra.

Dentre os diversos tipos de transformadores de força presentes nas indústrias, 2 tipos ganham destaque, a saber: os a seco e os a óleo. Assim, assinale a opção que apresenta uma característica que está presente apenas no transformador a óleo.

Em relação ao transformador de corrente (TC) para serviço de proteção, é INCORRETO afirmar que

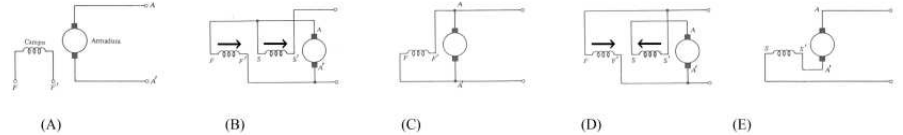

Considere na figura a seguir os seguintes geradores CC, onde os terminais A-A’ correspondem aos enrolamentos de armadura e os terminais F-F’ e S-S’ aos enrolamentos de campo:

O modelo dinâmico do Gerador disposto e (A) relacionando a Tensão de armadura VAA' com a tensão de campo VFF', considerando as condições iniciais nulas, trata-se de um sistema de segunda ordem.

Em um transformador monofásico de 10 kVA, 2000 V/200 V eficazes com frequência de 60 Hz, foram realizados ensaios de circuito aberto e curto-circuito, obtendo-se os seguintes resultados:

1. Ensaio em vazio: 200 V; 0,866 A e 100 W (realizado pelo lado de baixa tensão)
2. Ensaio em curto-circuito: 100 V; 5 A e 200 W (realizado pelo lado de alta tensão)

Com base nessas informações, pode-se afirmar que o circuito equivalente aproximado visto pelo lado de baixa tensão é:

Considere um motor de indução trifásico alimentado com uma tensão de 380V em uma rede de 60Hz. De acordo com a placa do equipamento, o mesmo possui 4 polos e opera com uma rotação de 1750 rpm em um determinado ponto de operação. Com base nas informações dadas, calcule o escorregamento percentual do motor.
