Questões de Concurso sobre Transformadores e Máquinas Elétricas

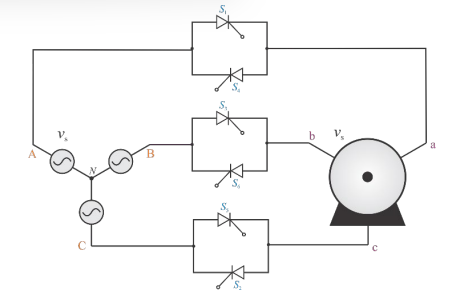

A figura abaixo mostra um diagrama esquemático simplificado de um sistema de partida suave de motores elétricos trifásicos.

Sobre esse sistema, afirma-se:

I. Uma de suas grandes vantagens é permitir a frenagem regenerativa de motores elétricos, o que aumenta a eficiência dos sistemas nos quais ela pode ser implementada.

II. Permite a partida de motores elétricos de indução em baixas correntes por meio do controle da tensão eficaz aplicada aos terminais da máquina.

III. Pode ser controlado de forma para manter constante a razão V/f da tensão de entrada, o que permite o controle eficaz do torque da máquina de indução.

IV. O controle da tensão eficaz aplicada à máquina é feito por meio do controle do ângulo de disparo dos tiristores.

Está(ão) correta(s) a(s) afirmação(ões):

O esquema de ligação precedente representa uma partida de motor do tipo

Na distribuição, na geração e até na utilização da energia elétrica, normalmente é necessário alterar o valor da tensão elétrica em um circuito elétrico, e, para isso, utilizamos um transformador, que é um dispositivo que funciona em corrente alternada, capaz de alterar o valor da tensão elétrica em um circuito por meio de duas ou mais bobinas acopladas em um núcleo de material ferromagnético.

Assinale a alternativa em que se indique corretamente o princípio da física que rege o funcionamento de um transformador.

Com relação à regulação de velocidade e sistema de excitação de geradores hidráulicos, são características do gerador elétrico utilizado:

I. transforma energia mecânica em elétrica;

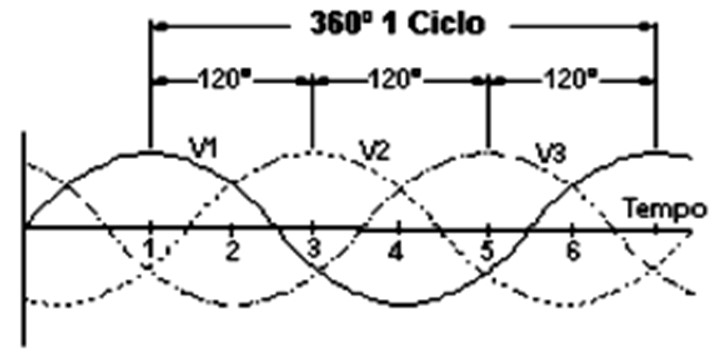

II. usa um sistema trifásico formado pela associação de três sistemas monofásicos de tensões V1, V2 e V3, com uma defasagem entre elas de um ângulo β, de acordo com a figura;

III. o enrolamento é constituído por três conjuntos de bobinas dispostas simetricamente.

Nessas condições, a defasagem β é igual a

Há três transformadores de potência monofásicos, com relação de espiras N₁/N₂ = 62, onde N₁ é o número de espiras do enrolamento primário e N₂ é o número de espiras do enrolamento secundário. Após conectados, formarão uma ligação triângulo no primário e uma ligação estrela no secundário. Caso seja aplicada ao primário tensão entre fases de 13.800V, a tensão entre fases (em V), no secundário, será de:

Os transformadores definidos como equipamentos estáticos com dois ou mais enrolamentos, que transformam um sistema de tensão e corrente alternada em um outro sistema por intermédio de indução eletromagnética, com o objetivo de transmitir potência elétrica, é denominado de:

Um motor de 150 cv (110 kW), com corrente nominal 350 A e fator de serviço 1,25, poderá sofrer uma sobrecarga de:

Num transformador trifásico, triângulo com estrela ($\Delta$ - Y), a tensão de linha é de 13,8 kV e a corrente de linha 50A no primário. Qual é a corrente e a tensão de fase no primário? Use $\sqrt{3}=1,73$ .

Um transformador ideal, com 50 espiras no enrolamento primário e 2000 espiras no secundário, é alimentado com uma tensão alternada de 150V. Sendo a potência no primário igual a 3000W, qual dos equipamentos abaixo poderá ser ligado ao secundário sem se queimar?

Máquinas elétricas são dispositivos que realizam a conversão entre energia elétrica e mecânica ou vice-versa.

Sobre esses dispositivos, assinale a alternativa incorreta.

Seja um transformador ideal. Seja ainda N₁ o número de espiras no seu primário e, N₂ o número de espiras no seu secundário. Marque o valor da resistência equivalente R’, da indutância equivalente L’ e da capacitância equivalente C’.

O diagrama representa uma máquina elétrica, funcionando como gerador, destacando o sentido das forças e ações envolvidas, respeitando a convenção da mão direita.

As setas dos pontos 1, 2 e 3 representam, respectivamente:

Com relação aos transformadores, é correto afirmar que

No alternador, o posicionamento do campo e do induzido dão origem a máquinas diferentes. Quando o campo está localizado no estator, temos:

Sobre as máquinas elétricas, é correto afirmar:

Os núcleos de transformadores são projetados para possuírem o mínimo de perdas elétricas e magnéticas possível. Para tanto, os núcleos dos transformadores devem possuir:

Núcleo _______________com _______________resistência elétrica e ________________ relutância magnética.

Assinale a alternativa que completa correta e sequencialmente as lacunas do texto.

Um motor de indução de quatro polos opera à frequência de 60𝐻𝑧. O escorregamento do motor é igual a 𝑠 = 5%. Assinale a alternativa CORRETA que apresenta a frequência do rotor do motor I – no momento da partida e II – a plena carga:

Um transformador monofásico de distribuição tem potência nominal de100kVA, tensão primária de 10.000V, tensão secundária de 200V e possui impedância de dispersão de 10%. Uma carga resistiva de 1 Ω é conectada ao lado de 200V. Desprezando as perdas ôhmicas do transformador e o seu ramo magnetizante, o circuito equivalente visto pelo lado de 10.000V tem uma impedância de

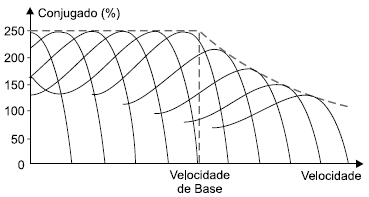

Considere o seguinte gráfico:

Trata-se da representação de curvas de (Conjugado x Velocidade) de uma Máquina de

Um conversor analógico/digital de 8 bits possui sua amplitude de tensão de entrada limitada entre -5 V e +5V. Com base no exposto, assinale a alternativa que apresenta o valor mais próximo da resolução desse conversor.
