Questões de Concurso sobre Desenho técnico mecânico

Considerando as normas técnicas da ABNT sobre desenho técnico, analise as seguintes assertivas e assinale a alternativa correta.

I. De acordo com a ABNT, deve ser cotado apenas o necessário para que o objeto seja descrito por completo.

II. As normas técnicas definem três métodos de projeção ortográfica: 1º, 2º e 3º diedro.

III. A representação de peças simétricas pode ser feita pela metade ou pela quarta parte.

A figura a seguir apresenta a vista isométrica de um sólido.

Assinale a opção que apresenta as vistas ortográficas principais desse sólido, dispostas no primeiro diedro.

A figura a seguir apresenta um sólido representado em axonometria isométrica.

Assinale a opção que apresenta as vistas ortográficas desse objeto no primeiro diedro, desconsiderando as escalas de desenho.

Na representação de solda, um triângulo retângulo representa uma solda em ângulo, enquanto um círculo após a seta que liga a linha de referência ao lado indicado da junta significa que a solda deverá ser feita em todo o contorno.

O desenho técnico, além de mostrar as formas e as dimensões das peças, precisa conter outras informações para representá-las fielmente. Uma dessas informações é a indicação dos estados das superfícies das peças. Acerca do assunto é correto afirmar que:

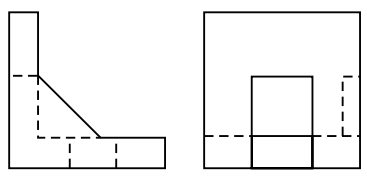

Na figura a seguir estão representadas duas projeções em primeiro diedro de uma peça.

Assinale a alternativa que corresponde à terceira projeção da peça.

Sobre a indicação de tolerâncias em desenho técnico, é correto afirmar que:

A principal finalidade das vistas auxiliares em desenho técnico é:

As folhas da série A utilizadas em Desenho Técnico apresentam uma relação matemática entre suas dimensões onde, o lado menor multiplicado pela raiz do número dois é igual ao lado maior. Uma folha de formato A0 (A zero) segue esta relação e apresenta área característica. Assinale a alternativa que corresponde a área de uma folha de formato A0.

O desenho em vistas consiste numa técnica de projeção ortográfica na qual um objeto tridimensional é projetado em três planos mutuamente perpendiculares. Estes são os planos principais: horizontal, vertical e de perfil. Outras vistas também são empregadas, sendo que em uma primeira, consiste em uma projeção ortográfica em um plano que não é um dos planos principais. Na segunda consiste em uma projeção num plano perpendicular a um dos planos principais e inclinado em relação aos outros dois. Na terceira consiste em uma projeção em um plano inclinado em relação aos três planos principais. De acordo com a ordem apresentada, as vistas descritas são:

A representação de peças, de elementos e de conjuntos mecânicos, para fins de projeto, fabricação, montagem e manutenção de sistemas mecânicos, utiliza o recurso de decompor o objeto tridimensional em projeções ortogonais, ou ortográficas. Esse recurso facilita a visualização de detalhes internos e permite que as dimensões sejam mostradas em verdadeira grandeza. Há duas formas convencionais usualmente empregadas para desenhar essas projeções ortogonais: no 3^o diedro (sistema americano) ou no 1^o diedro, utilizado no Brasil e em muitos outros países.

Comparando-se essas duas formas de obter as projeções ortogonais, em relação à vista frontal do objeto, observa-se que

A projeção ortogonal é o método de representação gráfica de objetos tridimensionais em desenho técnico mecânico, prototipados em impressora 3D.

A cotagem é a indicação das medidas e tolerâncias de um objeto no desenho técnico.

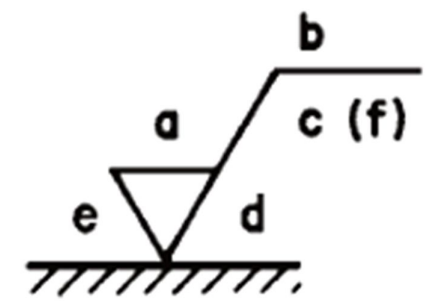

Para diversas aplicações de engenharia é necessária a indicação do estado de superfícies em desenhos técnicos. A figura abaixo apresenta a disposição das indicações de estado de superfície no símbolo, destinada a esta aplicação em desenhos técnicos.

Fonte: NBR 8004, 1984.

Relacione as indicações com a respectiva posição adequada no símbolo.

Indicações

(1) Método de fabricação, tratamento ou revestimento

(2) Sobremetal para usinagem, em mm

(3) Outros parâmetros de rugosidade

(4) Valor da rugosidade Ra., em µm, ou classe de rugosidade N1 até N12

(5) Comprimento de amostra, em mm

(6) Direção de estrias

Posição adequada no Símbolo

( ) a.

( ) b.

( ) c.

( ) d.

( ) e.

( ) f.

A sequência correta dessa classificação é:

O símbolo utilizado em desenho técnico para indicar uma solda de filete é identificado por

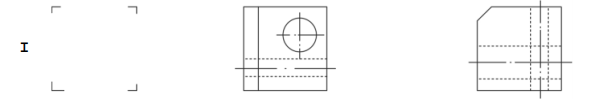

Um cubo possui um chanfro em uma de suas arestas e possui dois furos passantes, de diâmetros distintos. Ele é representado em projeções ortogonais no primeiro diedro. Duas projeções estão completas, conforme abaixo.

A projeção ausente (I) corresponde à vista frontal, cuja representação é

Em desenho técnico, a representação em perspectiva de um objeto colocado com suas faces verticais inclinadas em relação ao plano de projeção e suas faces horizontais formando um ângulo reto com este plano denomina-se perspectiva

Um projetista, que está finalizando a modelagem de uma peça no software AutoCAD, desenhou uma seção do objeto a partir do seu eixo de simetria; ele precisará apenas arredondar algumas arestas para, então, criar o sólido 3D. Quais comandos o projetista deverá utilizar, respectivamente, para finalizar o modelo?

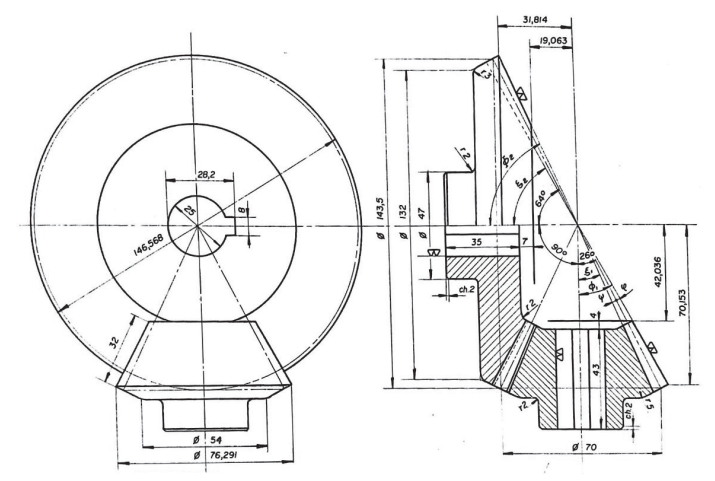

Na Figura abaixo, é representado um arranjo de montagem de um conjunto mecânico sobre o qual se sabe que os símbolos de rugosidade (∇∇) são equivalentes à classe de rugosidade N8.

Com base nessa informação e a partir da interpretação do desenho, constata-se que tal conjunto mecânico é um

Uma vista seccional em desenho técnico é uma:
