Questões de Concurso sobre Desenho técnico mecânico

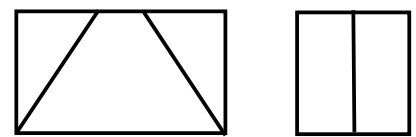

Estão representadas abaixo a vista frontal e vista lateral esquerda de um objeto. Marque a opção que apresenta a vista superior correta para completar as projeções ortogonais.

Fonte: Banca Examinadora, 2023.

Para a representação de peças em desenho técnico mecânico, utilizamos as projeções ortogonais e perspectiva isométrica. Assinale a alternativa que contenha a definição correta de projeções ortogonais:

A precisão na elaboração do desenho técnico é fundamental para evitar erros e retrabalho na fabricação do produto, enquanto a clareza na representação das informações facilita a comunicação entre os envolvidos no projeto.

A escala é um recurso muito utilizado em desenho técnico para representar a relação dimensional entre a peça e seu respectivo desenho. A dimensão de uma peça foi tomada, com auxílio de uma régua, e obteve-se o valor de 100 (cem) milímetros. Com auxílio da mesma régua, foi tomada a dimensão do desenho, em projeção ortogonal da mesma peça, e obteve-se o valor de 10 (dez) milímetros. Assinale a alternativa que corresponde à escala do desenho.

No Brasil, os princípios gerais de representação em desenho técnico são definidos pela ABNT NBR-10067. De acordo com tal normativa, assinale a afirmativa correta.

Layers são camadas de um desenho, independentes entre si, que agrupam os elementos do desenho criados pelo usuário.

Analise as afirmações a seguir.

I - Função ativada: Esse botão serve para ligar/desligar uma layer. Todos os objetos na camada sumirão, mas ainda poderão ser rastreados.

II - Função congelar: Serve para congelar uma layer. Os objetos desaparecerão da tela, mas poderão ser rastreados.

III - Função bloquear: Esse botão é utilizado para travar uma layer. Embora visível, nenhum objeto poderá ser modificado.

IV - Função cor: O botão serve para alterar a cor de todas as linhas do desenho.

V - Função plotar: A pequena impressora é utilizada para permitir/impedir a impressão dos objetos contidos na camada em questão.

Está correto apenas o que se afirma em

Sobre cotas em desenho técnico, é correto afirmar que:

Sobre a representação de cotas em desenho técnico, é correto afirmar que:

Sobre a indicação da precisão em desenhos técnicos, é correto afirmar que a precisão de um desenho:

Sobre vistas auxiliares em Geometria Descritiva, é correto afirmar que:

Qual das alternativas abaixo apresenta uma afirmação verdadeira sobre a relação entre a vista frontal e a vista auxiliar em Geometria Descritiva?

A figura mostra quatro símbolos utilizados na cotagem de um desenho técnico mecânico.

É correto afirmar que se trata de indicação de tolerâncias geométricas que indicam, na ordem e da esquerda para a direita,

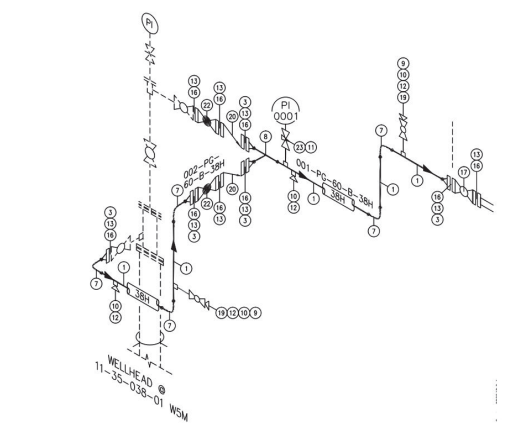

Na área de projeto, instalação e manutenção de tubulações comerciais e industriais, empregam-se desenhos denominados isométricos, conforme exemplificado na Figura abaixo, que são especialidade dos desenhistas de tubulações.

Esse método é uma aplicação prática da perspectiva isométrica, cuja característica é utilizar um sistema de referência de coordenadas tridimensionais em que os eixos

Qual dos seguintes símbolos abaixo indica a perpendicularidade entre uma superfície plana e uma linha de referência?

No desenho técnico, há diversas normas que especificam as características de uma peça projetada; dentre elas podemos citar: planeza, circularidade e angularidade. Outro aspecto muito importante é a apresentação das dimensões e tolerâncias que o processo de fabricação deve obter. Em relação à tolerância, pode-se afirmar que:

Analise as afirmativas a seguir, sobre escala no desenho técnico, e assinale com V as verdadeiras e com F as falsas.

( ) Escala de 2:1 é considerada para redução.

( ) A escala geral deve ser indicada na legenda.

( ) Nas cotas, no desenho, deve sempre constar o valor dimensional real.

( ) Constando na mesma folha desenhos com escalas diferentes, estas devem ser indicadas junto aos desenhos a que correspondem.

Assinale a sequência correta.

A simbologia utilizada no desenho técnico mecânico é padronizada e deve seguir as normas estabelecidas pela respectiva associação de fabricantes.

A escala do desenho é determinada pelo tamanho da folha de papel utilizada para o desenho.

O desenho técnico, além de mostrar as formas e as dimensões das peças, precisa conter outras informações para representá-las fielmente. Uma dessas informações é a indicação dos estados das superfícies das peças. Em relação à superfície alisada, assinalar a alternativa CORRETA:

A representação em corte é um recurso empregado para apresentar elementos internos de componentes mecânicos:

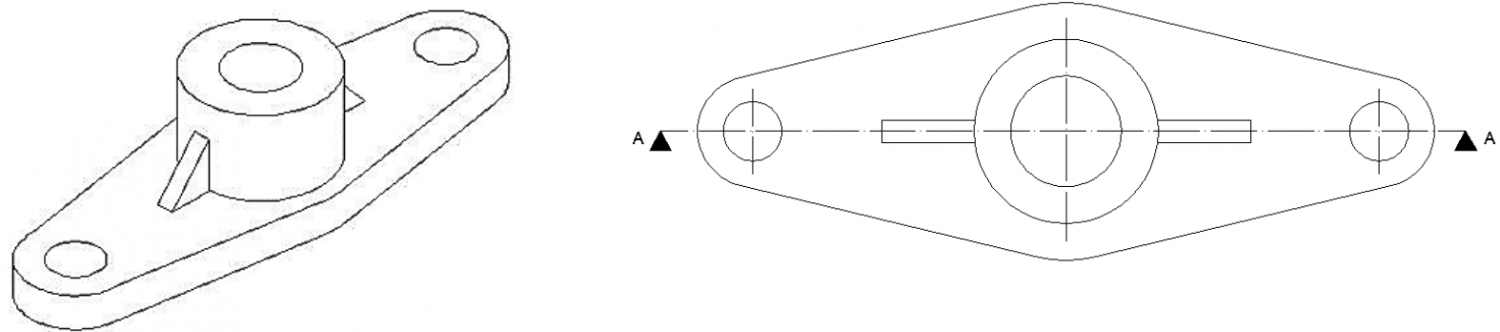

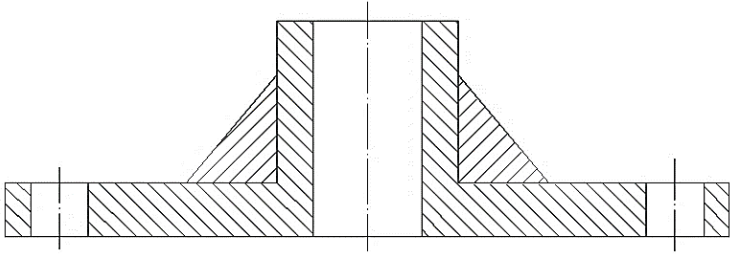

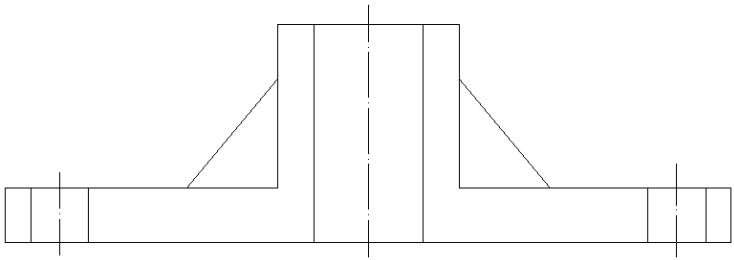

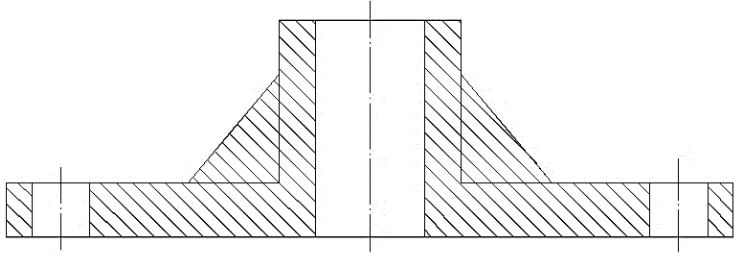

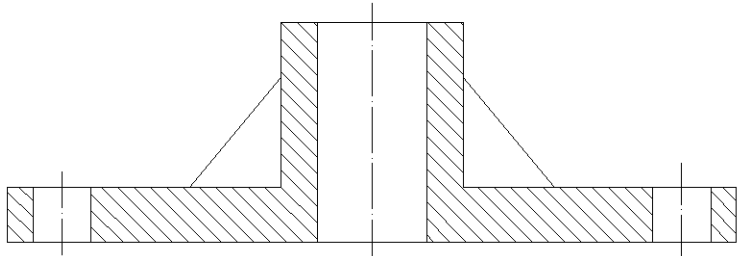

Assinale a peça que representa corretamente o corte AA.
