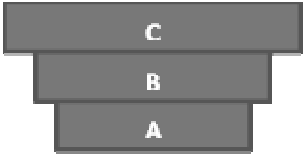

Um morador de uma zona rural construiu uma cisterna reutilizando três diferentes manilhas de concreto, conforme mostrado na figura abaixo. Considere cada manilha como um cilindro perfeito, todos os três com altura de 4 pés e as seguintes medidas de diâmetro interno:


A – 32 polegadas

B – 40 polegadas

C – 60 polegadas



Imagem associada para resolução da questão



Quando o nível da cisterna estiver em 75%, qual será o volume de água armazenado?


A

3,3 m3


B

2,2 m3


C

1,6 m3


D

1,1 m3


E

0,6 m3

A instalação de sistemas mecânicos, projetados e executados de forma correta contribui para um resultado satisfatório no tocante à qualidade e produtividade dos processos. Um técnico Industrial em mecânica necessita interpretar uma solicitação para pedido de 1000 m de tubos de aço sem costura de precisão conforme DIN 2391 e conforme a especificação DIN 2391 - C St 35 NBK 100 x 3 x 4000 - 3.1 B. O valor do diâmetro externo da tubulação e da espessura da parede são, respectivamente,


A

3 mm e 100 mm.


B

35 mm e 3 mm.


C

100 mm e 3 mm.


D

100 mm e 4 000 mm.


E

4 000 mm e 100 mm.

A peça mostrada na figura a seguir está em perspectiva isométrica e sem nenhuma de suas projeções ortogonais.

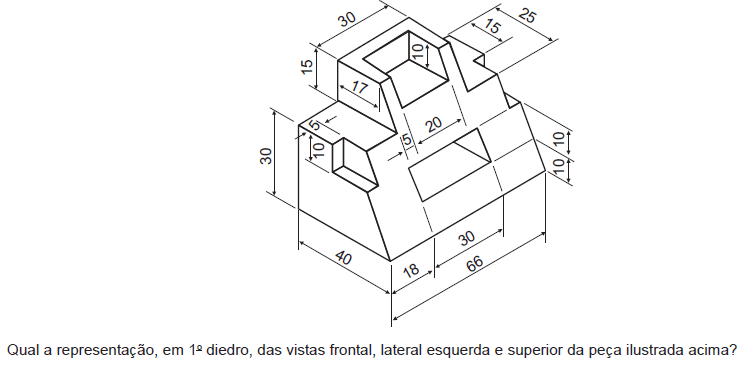

Imagem associada para resolução da questão


A figura que melhor representa a vista ortogonal frontal é:


A

Imagem associada para resolução da questão


B

Imagem associada para resolução da questão


C

Imagem associada para resolução da questão


D

Imagem associada para resolução da questão

O desenho mecânico em 2D é uma ferramenta importante para auxiliar na programação manual de algum processo de usinagem controlado por um Comando Numérico Computadorizado. Analise o desenho mecânico ao lado.

Imagem associada para resolução da questão















Se uma máquina CNC disponível possui torre traseira e o zero-peça está situado no ponto E, os blocos de programação que devem ser empregados para usinagem dos trechos A-B, B-C e C-D são, respectivamente,



A

G1 X45 Z-12.5 F0.10;

G2 X35 Z-17.5 R5;

G1 X20 Z-25;


B

G1 X45 Z-12.5 F0.10;

G3 X35 Z-17.5 R5;

G1 X20 Z-25;


C

G1 X32.5 Z-12.5 F0.10;

G3 X35 Z-17.5 R5;

G1 X20 Z-25;


D

G1 X32.5 Z-12.5 F0.10;

G2 X35 Z-17.5 R5;

G1 X20 Z-25;

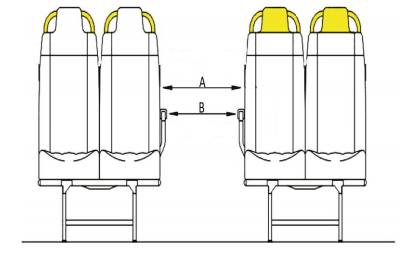

A figura abaixo representa a distância entre os bancos de veículos de transporte urbano de passageiros.


Imagem associada para resolução da questão

As cotas A e B representam, respectivamente,


A

largura máxima e largura efetiva.


B

largura média e largura efetiva.


C

largura mínima e largura efetiva.


D

largura efetiva e largura máxima.

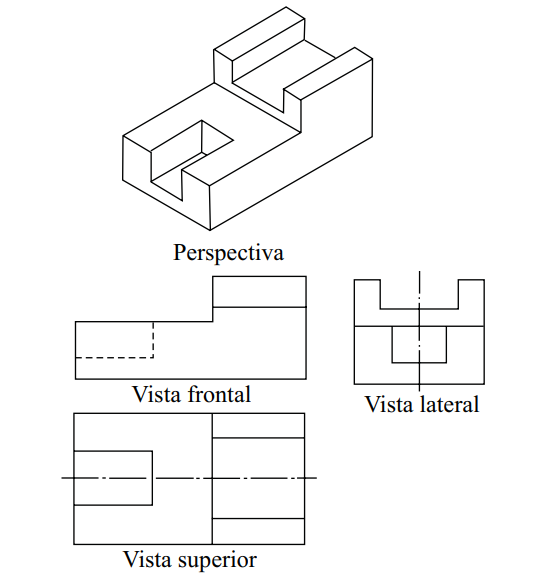

Considere a perspectiva na figura a seguir:

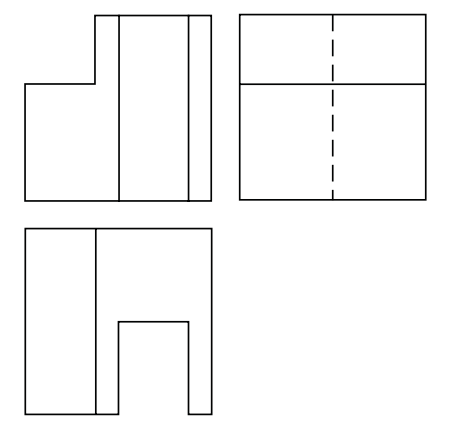

Imagem associada para resolução da questão

Assinale a alternativa correta sobre as vistas.


A

As vistas frontal e lateral estão corretas.


B

As vistas frontal e superior estão corretas.


C

As vistas superior e lateral estão corretas.


D

Somente a vista frontal está correta.


E

Somente a vista lateral está correta.

Imagem associada para resolução da questão


No desenho técnico acima, a tolerância geométrica representada mostra que


A

a tolerância exigida deve ser verificada primeiro em X, depois em Y.


B

a tolerância exigida é de coaxilidade em relação a X e Y.


C

o elemento de referência Y é prioritário em relação a X.


D

os elementos de referência X e Y formam um elemento de referência comum.


E

os elementos de referência X e Y são verificados em ordem aleatória.

No desenho técnico, segundo a NBR 8403, a linha do tipo traço e ponto estreita, larga nas extremidades e na mudança de direção, é utilizada para representar


A

centro de gravidade.


B

contorno de peças adjacentes.


C

linha auxiliar.


D

linha de simetria.


E

plano de corte.
