Questões de Concurso sobre Desenho técnico mecânico

Analise as seguintes afirmativas referentes à interseção de linhas no desenho técnico, assinalando com V as verdadeiras e F as falsas.

( ) Duas linhas de eixo que se interceptam, se tocam.

( ) Uma aresta invisível cruza com uma visível e se tocam.

( ) Duas ou mais arestas invisíveis terminam num ponto, onde se tocam.

( ) Uma aresta visível no prolongamento de uma invisível não toca a invisível.

( ) Uma aresta invisível termina angularmente em relação a uma visível, e elas não se tocam.

Assinale a sequência CORRETA.

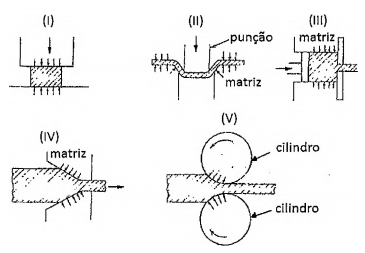

Observe as figuras a seguir.

As ilustrações acima representam de forma esquemática os processos de conformação mecânica. Sendo assim, assinale a opção que apresenta, respectivamente, quais figuras representam os processos de forjamento, extrusão e trefilação.

O desenho abaixo representa a união de duas peças por meio de um parafuso sextavado, com porca e arruela.

Com relação à representação do corte, NÃO deveria haver hachura

Na elaboração de um desenho técnico, se ocorrer coincidência de duas ou mais linhas de diferentes tipos, deve ser observada uma ordem de prioridade na representação de linhas coincidentes.

A lista de linhas representadas num desenho técnico é:

1. Arestas e contornos não visíveis (linha tracejada).

2. Linhas de centro (traço e ponto estreita).

3. Linhas de cota e auxiliar (linha contínua estreita).

4. Arestas e contornos visíveis (linha contínua larga).

5. Superfícies de cortes e seções (traço e ponto estreitos, larga nas extremidades e na mudança de direção).

6. Linhas de centro de gravidade (traço e dois pontos).

A sequência correta da ordem de prioridade na representação de linhas coincidentes é:

Coloque V (verdadeiro) ou F (falso) nas afirmativas abaixo, em relação às escalas utilizadas em desenho técnico, assinalando a seguir a opção correta.

( ) A escala 1:100 é uma escala de ampliação.

( ) A escala é a relação entre uma determinada dimensão no desenho e a correspondente dimensão real do objeto representado.

( ) A escala 2:1 é uma escala de redução.

( ) A escala 1:1 corresponde à representação em tamanho natural do objeto representado.

( ) A cotagem do desenho é independente da escala em que este se executa.

Com relação à cotagem de desenhos técnicos, é correto afirmar que:

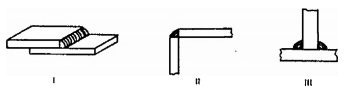

Segundo Chiaverini (1986), marque a opção que identifica corretamente os tipos de juntas soldadas representadas nas figuras abaixo:

Analise as seguintes afirmativas referentes às técnicas de cotagem no desenho, assinalando com V as verdadeiras e com F as falsas.

( ) Se o espaço a cotar for pequeno, as setas devem ser suprimidas, deixando o valor no prolongamento da linha de cota.

( ) As linhas de centro, linhas de contorno e eixos de simetria podem ser usadas como linhas de cota e linhas de extensão.

( ) Na cotagem de várias circunferências concêntricas, deve-se evitar colocar mais de duas cotas passando pelo centro.

( ) Para auxiliar a cotagem, são utilizados pontos resultantes da interseção de duas linhas de construção da peça.

Assinale a sequência CORRETA.

Observe o desenho ilustrado abaixo, que é parte de uma estrutura mecânica de sustentação.

O tipo de mola empregada na estrutura e o tipo de representação adotada são, respectivamente,

Em desenho técnico o tipo de linha “traço ponto” é utilizado como

Em desenho técnico, a escala 1:5 é uma escala

Em cortes, no sentido longitudinal, não são hachurados pinos, porcas e parafusos, enquanto os eixos e dentes de engrenagem devem ser hachurados.

As peças simétricas podem ser representadas por uma parte do todo. As linhas de simetria são identificadas com dois traços estreitos, curtos e paralelos, traçados perpendicularmente nas extremidades da linha de simetria.

Considere o desenho abaixo

A representação destacada pela linha tracejada é

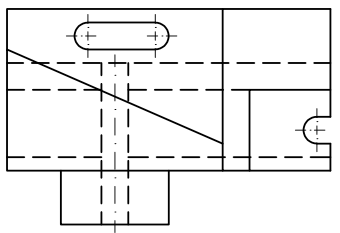

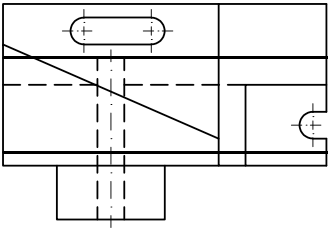

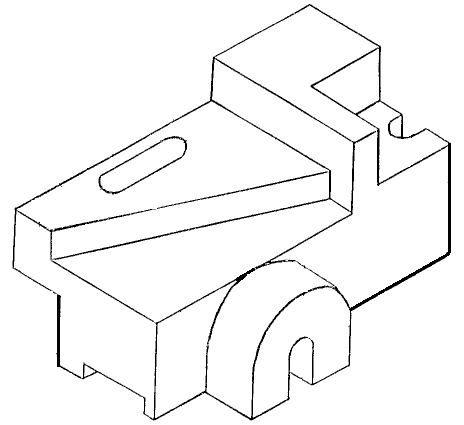

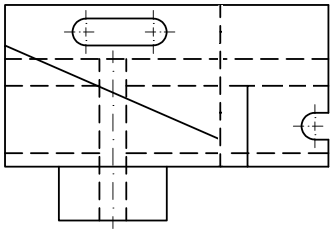

Selecione a alternativa correta para a vista superior do bloco a seguir.

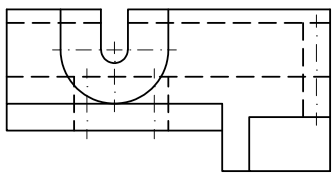

Selecione a alternativa correta para a vista lateral do bloco a seguir.

Para a seleção e dimensionamento de sistemas de transmissão por acoplamentos, é importante o conhecimento em desenhos técnicos e suas características. Considere o desenho abaixo, que ilustra o detalhe dos dentes de uma engrenagem.

Analisando a ilustração,

Em desenho técnico, os rolamentos podem ser representados por mais de uma maneira, como os exemplos ilustrados abaixo.

Analisando os desenhos acima, as figuras 1 e 2 são, respectivamente, representação

Analise as projeções abaixo.

As três vistas apresentadas correspondem à peça que consta em

As linhas de chamada devem terminar com uma seta. Se termina dentro do objeto representado e com um ponto, a seta contorna a aresta do objeto representado.
