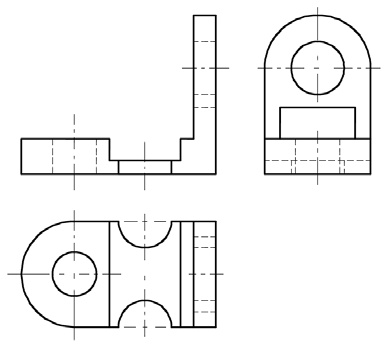

Questões de Concurso sobre Desenho técnico mecânico



Disciplina 1
Assunto 1
Banca
Instituição
Cargo
Ano
Carreira
Área de formação
Escolaridade
Dificuldade

Comentários:
Professores
Alunos
Meus Comentários
Vídeo

Minhas questões:
Resolvidas
Não resolvidas
Certas
Erradas

Tipo de questão:
Certo e errado
Múltipla escolha
Incluir questões:
Anuladas
Desatualizadas

Questões:
Todas as questões

Filtro simplificado

Questões
Todas as questões

292 questões encontradas
Questões por página
20
Mais recentes


Analise a figura a seguir.


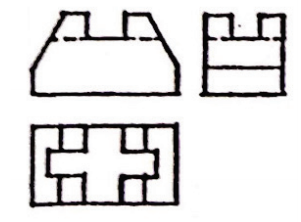

Imagem associada para resolução da questão


Assinale a opção que apresenta os sólidos geométricos que foram retirados de um prisma retangular para se obter o modelo prismático representado na figura acima.


A

Dois troncos de prisma e um prisma retangular.


B

Dois troncos de pirâmide e um prisma retangular.


C

Dois troncos de prisma e um prisma quadrangular.


D

Três troncos de prisma retangular.


E

Dois troncos de cone e um prisma quadrangular.

Observe a figura a seguir.


Imagem associada para resolução da questão


Com base na figura acima, assinale a opção que apresenta a correta indicação do estado de superfície em desenhos técnicos.


A

A superfície do elemento deve ter uma rugosidade (Ra) máxima de 6,3 in e uma rugosidade mínima de 1,6 in.


B

A superfície deve ser necessariamente usinada para atingir a rugosidade especificada.


C

A superfície deve permanecer como foi obtida no estágio precedente de fabricação.


D

A direção das estrias deve ser aproximadamente central


E

O método de fabricação utilizado é o fresado.

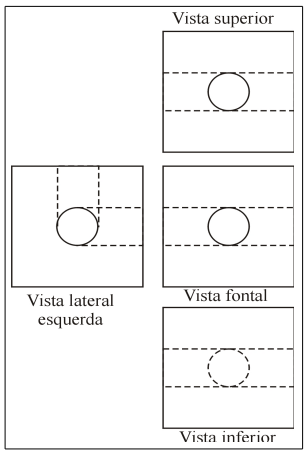

A figura a seguir mostra vistas de um sólido.


Imagem associada para resolução da questão


Com base na figura e nos conhecimentos de desenho técnico, pode-se dizer que o sólido apresentado é um cubo que tem


A

1 furo passante.


B

2 furos passantes.


C

3 furos cegos.


D

4 furos passantes.

A designação completa de uma escala deve consistir na palavra "ESCALA", seguida da indicação da relação: 1:1, para escala natural, X:1, para escala de ampliação (X>1), e ESCALA 1:X, para escala de redução (X>1).


C

Certo


E

Errado

Um desenho tamanho A1 é equivalente, em área, a


A

dois desenhos tamanho A2.


B

metade de um desenho tamanho A2.


C

dois desenhos tamanho A3.


D

metade de um desenho tamanho A3.


E

quatro desenhos tamanho A4.

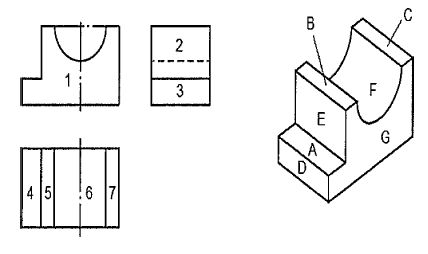

Observe as figuras a seguir.


Imagem associada para resolução da questão

Assinale a opção que apresenta a correta correspondência entre a perspectiva isométrica e as vistas ortográficas.


A

1 - G; 2 - E; 3 - D; 4 - A; 5 - B; 6 - F; 7 - C


B

1 - G; 2 - F; 3 - B; 4 - A; 5 - D; 6 - C; 7 - E


C

1 - G; 2 - B; 3 - D; 4 - A; 5 - E; 6 - F; 7 - C


D

1 - G; 2 - F; 3 - A; 4 - D; 5 - B; 6 - C; 7 - E


E

1 - G; 2 - B; 3 - A; 4 - D; 5 - E; 6 - F; 7 - C

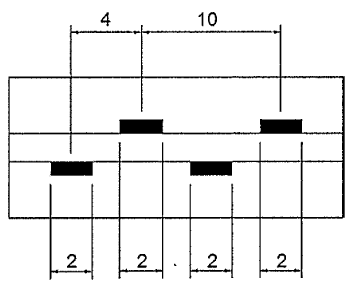

Observe a figura a seguir.

Imagem associada para resolução da questão


Com base na figura acima, assinale a opção que apresenta a simbologia correspondente à aplicação de solda de filete intermitente.


A

Imagem associada para resolução da questão


B

Imagem associada para resolução da questão


C

Imagem associada para resolução da questão


D

Imagem associada para resolução da questão


E

Imagem associada para resolução da questão

No desenho técnico, é comum a representação através de cortes. Os cortes auxiliam na leitura de componentes internos de relevância, em projetos de componentes isolados ou conjuntos. Neste aspecto, assinale a alternativa CORRETA sobre a definição de cortes no desenho técnico:


A

O meio corte é utilizado usualmente em peças assimétricas, tendo como desvantagem a necessidade de representação de ao menos três vistas auxiliares.


B

O corte completo é obtido através de plano de corte que secciona totalmente uma peça Neste tipo de representação, a hachura de corte não é necessária, sendo imprescindível a indicação da linha de ruptura.


C

O corte composto é usado quando se deseja mostrar partes internas de grande relevância que não se encontram num mesmo plano.


D

Cortes parciais são utilizados para demonstrar objetos externos na projeção, devendo ter o cuidado para que as hachuras tenham a mesma inclinação e sentido das arestas da peça.


E

De acordo com a norma ABNT, as representações de cortes e seções não podem diferir uma da outra, independentemente da geometria da peça.

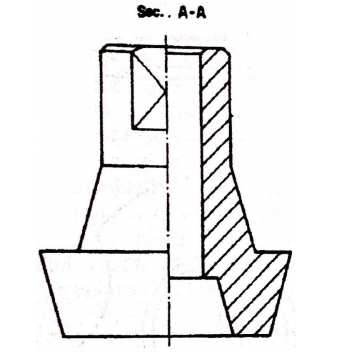

A figura representa uma seção em um desenho. A hachura na seção representa:


Imagem associada para resolução da questão


A

Região invisível na seção.


B

Região vazia na seção.


C

Região sólida na seção.


D

Região visível na vista que origina a seção.


E

Nenhuma das respostas anteriores.

Você precisa calcular os momentos de inércia da fgura a seguir, e para tanto necessita calcular o Centro de Gravidade (CG) do corpo. Calcule o CG do corpo e assinale a alternativa correta que indique aproximadamente os valores x e y (desprezando-se o sentido).


Imagem associada para resolução da questão


A

x = 17,4 e y = 19,1


B

x = 37,8 e y = 17,4


C

x = 19,1 e y = 14,7


D

x = 37,8 e y = 19,1


E

x = 14,7 e y = 37,8

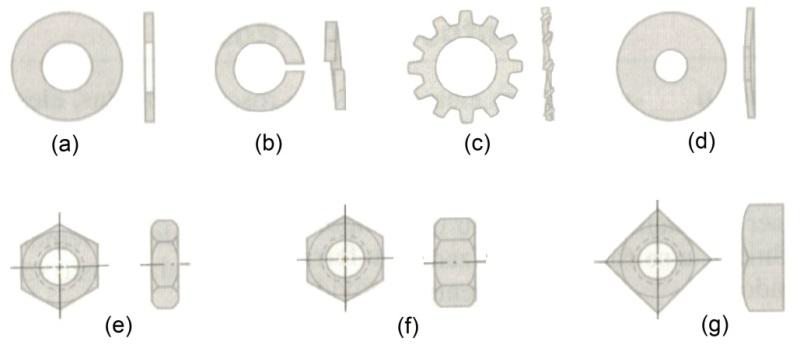

Analise as figuras abaixo.


Imagem associada para resolução da questão


Com base nas figuras, as arruelas (a), (b), (c) e (d) e as porcas (e), (f) e (g). Assinale a alternativa CORRETA, na sequência da esquerda para a direita:


A

Arruela plana, Arruela de pressão cônica, Arruela serrilhada e Arruela de pressão. Porca sextavada, Porca de travamento e Porca quadrada.


B

Arruela plana, Arruela de pressão bipartida, Arruela de dentes externos e Arruela de pressão cônica. Porca de travamento, Porca sextavada chanfrada e Porca quadrada.


C

Arruela ondulada, Arruela plana, Arruela dentada, Arruela lisa cônica. Porca sextavada, Porca de travamento e Porca quadrada.


D

Arruela plana, Arruela de pressão bipartida, Arruela de serrilhada e Arruela de pressão cônica. Porca sextavada, Porca de travamento e Porca quadrada.


E

Arruela ondulada, Arruela de pressão cônica, Arruela dentes externos, Arruela de pressão. Porca de travamento, Porca sextavada e Porca quadrada.

Segundo a norma brasileira vigente de aplicação de linhas em desenhos, para linhas auxiliares deve-se utilizar


A

Linha Tracejada Larga.


B

Linha Tracejada Estreita.


C

Linha Traço e Ponto Estreita.


D

Linha Contínua Larga.


E

Linha Contínua Estreita.

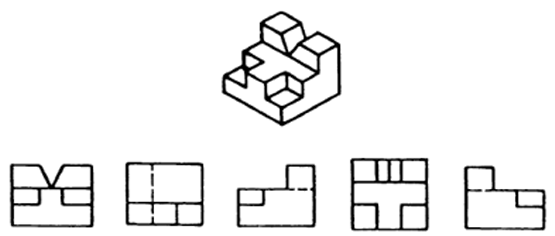

A seguir são apresentadas uma peça e algumas projeções. Das cinco projeções apresentadas estão corretas apenas as indicadas na alternativa:

-

Imagem associada para resolução da questão

_____I__________II__________III__________IV________V


A

III e V


B

II e IV


C

II, III e V


D

I, II e V


E

I, II e IV

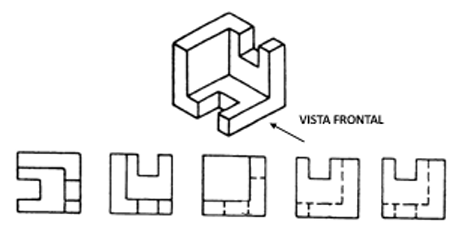

A seguir são apresentadas uma peça e algumas projeções. Assinale a alternativa que indique qual ou quais das projeções não fazem parte de uma projeção válida.

_

__________________________VISTA DE CIMA

Imagem associada para resolução da questão

______I____________II____________III____________IV____________V


A

Apenas a II e III


B

Apenas a III


C

Apenas a IV


D

Apenas a II e V


E

Apenas a II

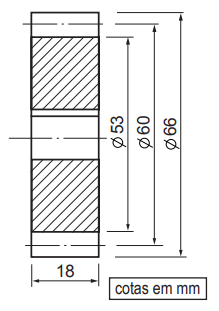

A Figura abaixo mostra uma engrenagem cilíndrica de dentes retos em corte e algumas de suas dimensões.


Imagem associada para resolução da questão


Se o módulo 3 for utilizado na fabricação, a quantidade de dentes da engrenagem será


A

10


B

18


C

20


D

90


E

180

Observe a peça mostrada em perspectiva e assinale a vista que está representada de forma correta em relação à sua respectiva projeção ortogonal:


Imagem associada para resolução da questão


A

Imagem associada para resolução da questão


B

Imagem associada para resolução da questão


C

Imagem associada para resolução da questão


D

Nenhuma das alternativas.


E

Imagem associada para resolução da questão
