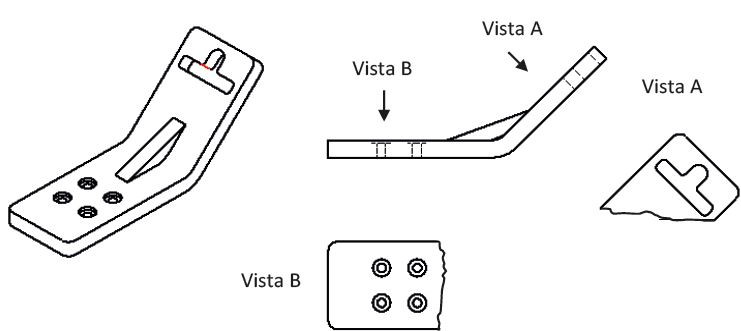

A peça em perspectiva, na figura abaixo, possui duas vistas ortogonais ao lado. É possível afirmar que

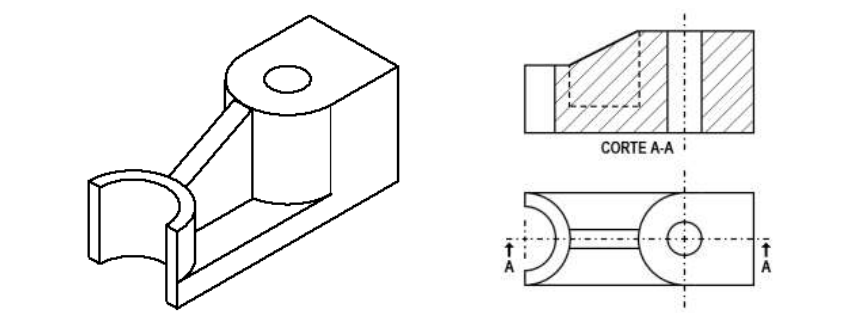

Imagem associada para resolução da questão


Imagem associada para resolução da questão


I. As vistas representadas constituem a frontal e superior respectivamente;

II. Estão representadas no 1º diedro;

III. Não é possível determinar a vista lateral esquerda.


A

I, verdadeira


B

I e III, verdadeiras


C

II e III, verdadeiras


D

II, verdadeira


E

I e II, verdadeiras

Observe a figura abaixo.


Imagem associada para resolução da questão

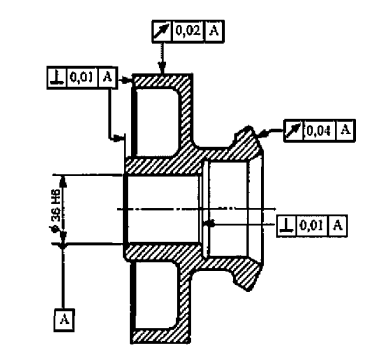

Analise a simbologia utilizada na fabricação da peça, apresentada na figura acima, e assinale a opção que apresenta os tipos de tolerâncias geométricas representados na figura.


A

Simetria e batida.


B

Paralelismo e concentricidade.


C

Inclinação e perpendicularidade.


D

Concentricidade e simetria.


E

Batida e perpendicularidade.

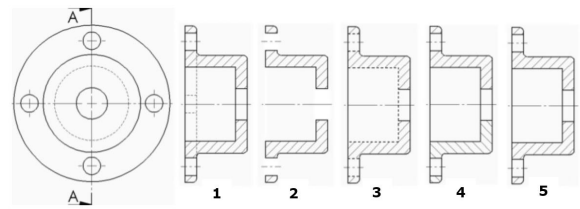

Segundo as regras gerais de representação, em desenho mecânico, assinale a alternativa cujo número esteja representando corretamente o corte A-A na Figura 03 abaixo:


Imagem associada para resolução da questão

Figura 03



A

1.


B

2.


C

3.


D

4.


E

5.

A respeito das normas e terminologias utilizadas em Desenhos Técnicos, assinale a alternativa incorreta.


A

Um Croqui é um desenho obrigatoriamente em escala, confeccionado normalmente à mão livre e contendo todas as informações necessárias à sua finalidade


B

Devem ser executadas tantas vistas quantas forem necessárias à caracterização da forma da peça, sendo preferíveis vistas, cortes ou seções ao emprego de grande quantidade de linhas tracejadas


C

A vista principal é a vista mais importante de uma peça e deve ser utilizada como vista frontal ou principal. Geralmente, esta vista representa a peça na sua posição de utilização


D

Quando a escala utilizada não permite demonstrar um detalhe ou cotagem de uma parte da peça, este é circundado com linha estreita contínua, conforme a NBR 8403, e designado com letra maiúscula, conforme a NBR 8402. O detalhe correspondente é desenhado em escala ampliada e identificada


E

As peças simétricas podem ser representadas por uma parte do todo. As linhas de simetria são identificadas com dois traços estreitos, curtos e paralelos, conforme a NBR 8403, traçados perpendicularmente nas extremidades da linha de simetria

O desenho técnico padroniza e normaliza a leitura tornando universal sua interpretação e reprodução. Considerando as normas técnicas da ABNT, assinale a alternativa INCORRETA.


A

Os cortes ou seções são evidenciados através de hachuras.


B

A linha traço e ponto é aplicada para evidenciar contornos ou arestas não visíveis.


C

Parafusos, porcas e eixos não são representados cortados em sentido longitudinal e, portanto, não são hachurados.


D

Quando a localização de um plano de corte for clara, não há necessidade de indicação da sua posição e identificação.


E

A linha de cota não deve ser interrompida, mesmo que o elemento o seja.

Observe a figura abaixo.


Imagem associada para resolução da questão


O desenho acima é a representação em vista isométrica, no primeiro diedro, de uma peça. Para representá-la corretamente no primeiro diedro, segundo as normas de desenho técnico, é preciso desenhar, pelo menos, as vistas


A

frontal e lateral direito.


B

frontal e lateral esquerda.


C

frontal, superior e vista auxiliar da face R.


D

frontal, lateral esquerda e superior.


E

frontal, lateral esquerda e vista auxiliar da face R.

Segundo a norma de projeção ortogonal, para desenho técnico, é correto afirmar que:


A

o plano horizontal representa a vista de frente ou elevação.


B

o plano horizontal representa a vista de cima ou planta.


C

o plano horizontal representa a vista do lado direito.


D

o plano horizontal representa a vista do lado esquerdo.


E

o plano horizontal representa a vista de trás da peça.

Geometrias tridimensionais podem ser representadas por meio de projeções paralelas oblíquas. Sobre as projeções oblíquas foram feitas as seguintes afirmações:


I- A face do objeto paralela ao plano de projeção aparece sempre em verdadeira grandeza.

II- A perspectiva de gabinete é representada com as projeções de três eixos, em que as alturas e larguras possuem a grandeza verdadeira e a profundidade com coeficiente de redução r=0,5.

III- Quando as três dimensões não apresentam redução na projeção oblíqua, a perspectiva é nomeada Trimétrica.

IV- A relação mais frequente na projeção oblíqua é utilizando ângulo de fuga de 45º e coeficiente de redução de 0,5.


Estão corretas as afirmações:


A

I, II e IV, apenas.


B

I, II, III e IV.


C

I, II e III, apenas.


D

I, III e IV, apenas.


E

II e III, apenas.

Analise a representação de uma peça nas seguintes figuras:

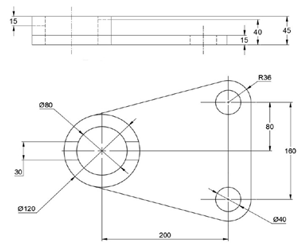

Imagem associada para resolução da questão

Após observação, sobre a representação, é correto afirmar que:


A

A representação da peça está pela metade, em função da linha de simetria, verificada ao longo de toda a peça.


B

A seção, que é um corte, correspondente à retirada de uma fatia da peça representando seu perfil transversal.


C

Existe um corte parcial, realizado em uma pequena extensão da peça, mostrando detalhes.


D

Existe um plano de projeção auxiliar, paralelo à face oblíqua, resultando em uma vista auxiliar.

Sem um desenho técnico, dificilmente um projeto será concretizado. Há muitas normas de representação para peças e conjuntos que devem ser conhecidas e respeitadas. A rapidez de execução dos desenhos foi muito beneficiada pelos diversos softwares de CAD disponíveis no mercado. Os recursos desses programas apresentam diferenças, porém, há termos e comandos de execução, na língua inglesa, que recorrentemente são semelhantes.


Assinale a alternativa que completa adequadamente a frase seguinte: “Sketch, fillet, trim e offset referem-se, respectivamente, a comandos que podem estar relacionados, em muitos softwares, às ações de, respectivamente,


A

esboçar contornos para protrusão e geração de sólidos, aparar linhas, chamar ou extender linhas até o detalhe mais próximo e espelhar detalhes do sketch”.


B

esboçar contornos para protrusão e geração de sólidos, arredondar cantos de um esboço, aparar linhas, e criar linhas paralelas com uma distância exata”.


C

finalizar a protrusão de sólidos, extender linhas até o detalhe mais próximo, espelhar detalhes do sketch e aparar linhas paralelas indesejadas”.


D

aparar linhas, esboçar contornos para protrusão e geração de sólidos, chamar ou extender linhas até o detalhe mais próximo e executar chanfros retos”.


E

executar a protrusão de sólidos, arredondar cantos de um esboço, espelhar detalhes do sketch e aparar linhas paralelas indesejadas”.

Segundo a NBR 6402, no desenho técnico de peças mecânicas, é necessário indicar o nível de acabamento das peças. Conforme tal norma, é correto afirmar que:


A

~ indica acabamento polido.


B

∇∇ indica superfície retificada.


C

∇∇∇ indica superfície bruta/sem acabamento.


D

∇ indica superfície desbastada.


E

∆∆∆ indica superfície ranhurada.

O desenho técnico mecânico é composto por dimensões e tolerâncias que auxiliam na interpretação e na fabricação das peças.

Sobre tolerâncias geométricas, é correto afirmar que a


A

retilinidade define a irregularidade admissível de uma superfície.


B

circularidade define a irregularidade admissível de um cilindro.


C

conicidade é uma irregularidade associada à tolerância de circularidade.


D

concavidade é uma irregularidade associada à tolerância de retilinidade.


E

retilinidade e a circularidade estão associadas a uma linha em um determinado plano e a uma posição circular do cilindro.

Considere as afirmativas abaixo, com relação a desenho técnico.


I- O corte total atinge a peça em toda sua extensão.

li- Quando o observador imagina o corte visualizando-o de frente, a vista representada em corte é a vista frontal.

lii- Os cortes não podem ser representados em qualquer das vistas do desenho técnico.


Assinale a opção correta.


A

Apenas as afirmativas I e li estão corretas.


B

Apenas as afirmativas li e lii estão corretas.


C

Apenas as afirmativas I e lii estão corretas.


D

Apenas a afirmativa I está correta.


E

Todas as afirmativas estão corretas.

Abaixo é apresentada a projeção tridimensional de um objeto.


Imagem associada para resolução da questão


A alternativa que representa corretamente o nome das vistas é:


A

Vista frontal (A), vista lateral esquerda (B), vista lateral direita (C) e vista posterior (D).


B

Vista frontal (A), vista lateral esquerda (C), vista lateral direita (B) e vista posterior (D).


C

Vista frontal (B), vista lateral esquerda (D), vista lateral direita (A) e vista posterior (C).


D

Vista frontal (B), vista lateral esquerda (A), vista lateral direita (D) e vista posterior (C).


E

Nenhuma das alternativas.

Considere os tipos de linhas em um desenho técnico e associe corretamente as colunas, relacionando a ordem de prioridade à função da linha, caso ocorra coincidência de duas ou mais linhas diferentes no mesmo traçado.


Graus de prioridade

Funções da linha

1) 1⁰

( ) Contorno não visível.

2) 2⁰

( ) Plano de corte e seções.

3) 3⁰

( ) Contorno visível.

4) 4⁰

( ) Linha de cota e auxiliar.

5) 5⁰

( ) Linha de centro e simetria.


A sequência correta desta associação é


A

(3); (2); (1); (4); (5).


B

(1); (3); (2); (5); (4).


C

(2); (3); (1); (5); (4).


D

(3); (5); (2); (4); (1).


E

(1); (5); (4); (3); (2).

Analise essa peça, representada em perspectiva isométrica.

Imagem associada para resolução da questão

Assinale a alternativa que apresenta essa peça representada em vistas ortográficas.


A

Imagem associada para resolução da questão


B

Imagem associada para resolução da questão


C

Imagem associada para resolução da questão


D

Imagem associada para resolução da questão

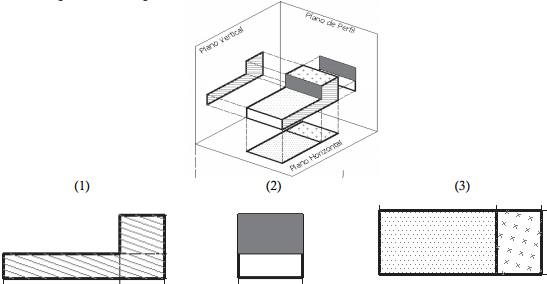

Observe atentamente a figura de desenho técnico abaixo; e em seguida associe cada uma das três vistas e assinale a alternativa que indica a sequência correta:

Imagem associada para resolução da questão


A

1- vista lateral /2 - vista superior / 3 - vista frontal.


B

1- vista superior / 2 - vista frontal / 3 - vista lateral.


C

1- vista superior / 2 - vista lateral / 3 - vista frontal.


D

1- vista frontal / 2- vista lateral / 3 - vista superior.

A figura abaixo representa uma peça em perspectiva e as projeções frontal e superior, no primeiro diedro.

Imagem associada para resolução da questão

(Disponível em:<https://brainly.com.br/tarefa/7511071>. Acesso em: 02 out. 2018. Adaptada).

Levando em conta as convenções brasileiras aplicáveis ao desenho técnico mecânico, a vista lateral que completa as duas projeções apresentadas está corretamente esquematizada em:


A

Imagem associada para resolução da questão


B

Imagem associada para resolução da questão


C

Imagem associada para resolução da questão


D

Imagem associada para resolução da questão


E

Imagem associada para resolução da questão
