A
normalmente abertos para B1 e B2, e fazer X = B2 e Y = B1.
B
normalmente abertos para B1 e B2, e fazer X = Y = S1.
C
normalmente aberto para B1, normalmente fechado para B2, e fazer X = Y = S1.
D
normalmente fechados para B1 e B2, e fazer X = Y = S1.
E
normalmente fechado para B1, normalmente aberto para B2, e fazer X = B2 e Y = B1.
A necessidade de utilizar Controladores Lógicos Programáveis (CLP) em linguagem Ladder para controle e operação de sistemas automatizados prevê a utilização de elemento temporizador.
A esse respeito, observe as afirmativas a seguir.
I – O temporizador deve ser do tipo não retentivo, isto é, se a energização for perdida, o valor acumulado é zerado.
II – O temporizador deve possuir uma entrada que, ao se energizar, habilita o acúmulo do tempo decorrido.
III – O temporizador deve possuir uma saída que será energizada quando o valor acumulado for igual ao preestabelecido, e todas as outras condições de funcionamento do elemento estiverem satisfeitas.
Está correto o que se afirma em
A
I, apenas.
B
I e II, apenas.
C
I e III, apenas.
D
II e III, apenas.
E
I, II e III.
Atualmente todos os programas desenvolvidos para CLPs são elaborados a partir de linguagens de programação padronizadas. Observe as afirmações a seguir.
I - Tais padronizações envolveram o desenvolvimento de normas visando atender os conhecimentos de: comandos elétricos, diagramas lógicos e representação matemática;
II - Tais padronizações envolveram a criação das normas ICE 1131-3 e IEC 5410 com o intuito de criar uma linguagem de programação padrão, que posteriormente fundiram-se para formar a atual IEC 61131-3
III - Tais padronizações envolveram o surgimento de representações contempladas pela IEC 61131-3 como: ladder, blocos de função e lista de instrução.
Podemos afirmar que dentre elas é(são) correta(s):
A
apenas I.
B
apenas I e II.
C
apenas I e III.
D
apenas II e III.
E
I, II e III.
Um controlador autoprogramável (CLP) é um computador desenvolvido para desempenhar funções de controle de diversos níveis de complexidade.
Os CLP apresentam diversas características. NÃO é uma dessas características:
A
os status dos dispositivos de saída, após a execução
de uma rotina, são atualizados pelo processador por
meio dos Circuitos/Módulos de Entrada/Saída.
B
os status dos dispositivos de entrada são armazenados
na CPU para serem processados pelo Programa
de Aplicação.
C
a CPU compreende o processador, o sistema de memória
e os circuitos auxiliares de controle.
D
a CPU executa a leitura dos status (condições) dos
dispositivos de entrada.
E
a fonte de alimentação é responsável por fornecer
tensão a CPU e aos Circuitos/Módulos de Entrada/
Saída.
O Controlador Lógico Programável (CLP) é definido como dispositivo capaz de armazenar instruções destinadas a sistemas automatizados.
É uma característica do CLP
A
ser inadequado às funções de controle.
B
possuir grande limitação na realização de cálculos.
C
possuir recursos para comunicação em rede.
D
não possuir unidade central de processamento.
E
não ser recomendável na manipulação de dados.
A
somente se L é mantida pressionada e P é desligada.
B
somente quando a chave L é energizada pela chave P.
C
somente se L é mantida pressionada, mas, quando cessa a ação sobre L, o motor para de funcionar.
D
mesmo que L não seja mantida pressionada, mas somente se a chave P estiver aberta.
E
mesmo que L não seja mantida pressionada, pois a corrente ainda o alimenta, mas, se a chave P é acionada, o motor para de funcionar.
Um sistema supervisório utiliza telas representativas do processo fabril. Sobre esse sistema, é INCORRETO afirmar que
A
possui meios de se comunicar com dispositivos de campo.
B
possui telas, alarmes e eventos, históricos e relatórios.
C
utiliza banco de dados para guardar dados durante um período predeterminado.
D
é utilizado somente em sistemas onde não há controladores lógicos programáveis.
E
é considerado o mestre em uma rede Modbus com um CLP.

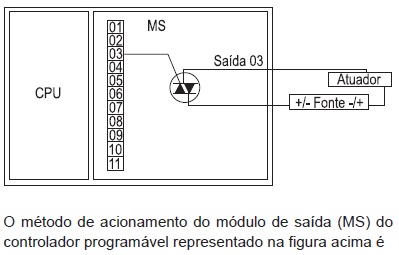

A
saída triac
B
saída a relé
C
saída a transistor FET
D
saída a transistor comum
E
saída a endereçamento

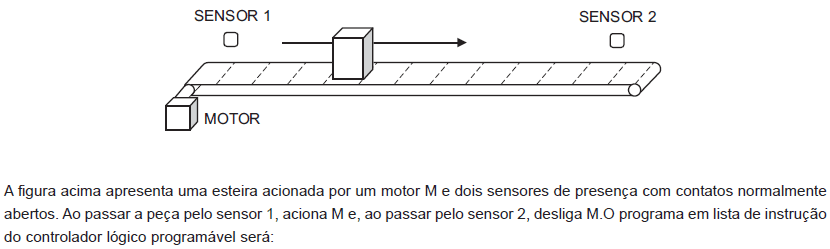

A
CASE SENSOR1
OR SENSOR2
AND M
OUT M
B
LOAD SENSOR1
OR M
ANDNOT SENSOR2
OUT M
C
LOAD SENSOR2
ORNOT SENSOR1
AND M
OUT M
D
IF SENSOR1
AND SENSOR2
OR MOTOR
OUT MOTOR
E
CASE SENSOR1
OR SENSOR2
OR M
OUT M
Os estados dos dados de entrada e de saída do CLP estão reproduzidos na memória-imagem de entrada e de saída, respectivamente.
C
Certo
E
Errado
A IHM recebe sinais vindos do controlador lógico programável (CLP) e do operador e envia sinais para o CLP interagir com os equipamentos instalados na planta industrial.
C
Certo
E
Errado
Módulos de entrada não podem possuir isolamento elétrico com circuitos externos por acoplamento óptico, devido ao fato de os isoladores ópticos terem baixa velocidade de resposta.
C
Certo
E
Errado
O controle da planta é realizado pelo CLP, com base na programação existente em seu interior e em comandos do operador.
C
Certo
E
Errado
Durante a automação da planta em tempo real, o sistema supervisório opera no modo de desenvolvimento, ocorrendo operação integrada com o CLP.
C
Certo
E
Errado
Uma IHM moderna pode ter um CLP incorporado em sua arquitetura.
C
Certo
E
Errado
A comunicação entre a IHM e o controlador lógico programável é feita por meio de sinais analógicos.
C
Certo
E
Errado
Os módulos de saída digital do CLP são acionados, basicamente, a relé, triac e transitor bipolar de junção ou de efeito de campo.
C
Certo
E
Errado
Os CLPs, por questão de segurança, não são dotados de
mecanismos de comunicação digital com outros
equipamentos.
C
Certo
E
Errado
A automação implica a implantação de sistemas interligados e assistidos por redes de comunicação, sistemas supervisórios e interfaces homem-máquina. Os CLPs correspondem a um importante fator em um moderno sistema automatizado.
C
Certo
E
Errado
O controlador lógico programável é um equipamento normalmente utilizado em processos de automação industrial.
C
Certo
E
Errado
