Questões de Concurso sobre Diagramas ladder

Assinale a alternativa que preencha corretamente a lacuna. Dentro da linguagem de programação e diagramas Ladder, a instrução ______ tem o seguinte comportamento: Energizar uma saída com retenção.

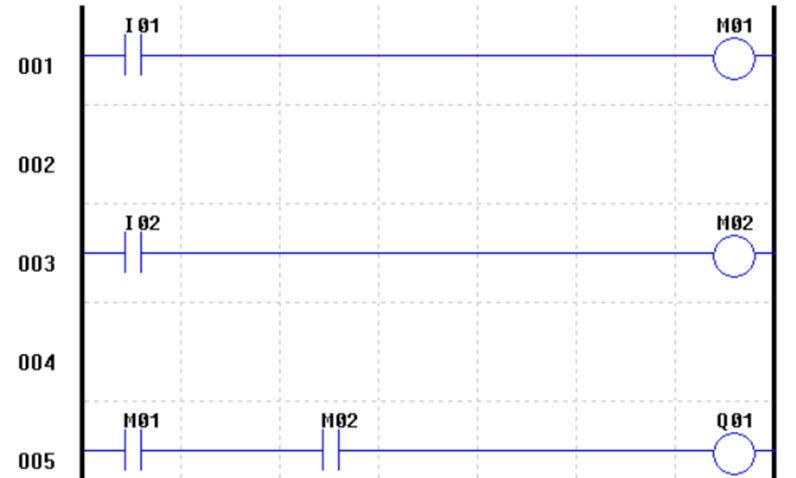

Analise o circuito LADDER a seguir e assinale a alternativa correta.

Fonte: IFSP, 2023.

As figuras a seguir representam uma prensa hidráulica automática e o programa em Diagrama de Contatos (Ladder Diagram) implementado em um controlador lógico programável (CLP) para a automação dessa prensa.

A prensa possui os seguintes sinais discretos de interface com o CLP, todos ativos em nível alto: dois botões (B1 e B2) para comando da prensa pelo operador; um sensor SP que indica que a grade de proteção está fechada; dois sensores de fim-de-curso SI e SF, indicando respectivamente as posições inicial e final do estampo; um comando AD para acionamento do movimento de descida do estampo; e um comando AS para acionar a subida do estampo. Já a variável M do Diagrama de Contatos está associada a um bit da memória de dados do CLP. Em relação a esse controle lógico programado, analise as afirmativas abaixo e assinale a alternativa correta.

I. Se o estampo estiver parado na posição inicial (SI = 1) e a grade de proteção estiver fechada (SP = 1), ele somente começa a descer quando o operador pressionar os dois botões (B1 = B2 = 1).

II. O estampo inicia o movimento de subida automaticamente após atingir a posição final (SF = 1).

III. Se o operador soltar o botão B1 (B1 = 0) com o estampo em movimento de descida, o estampo para de descer.

IV. Se a grade de segurança for aberta (SP = 0) com o estampo em movimento de subida, o estampo para de subir.

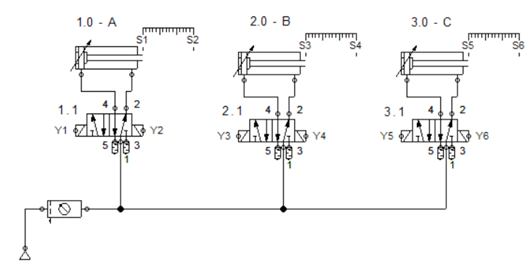

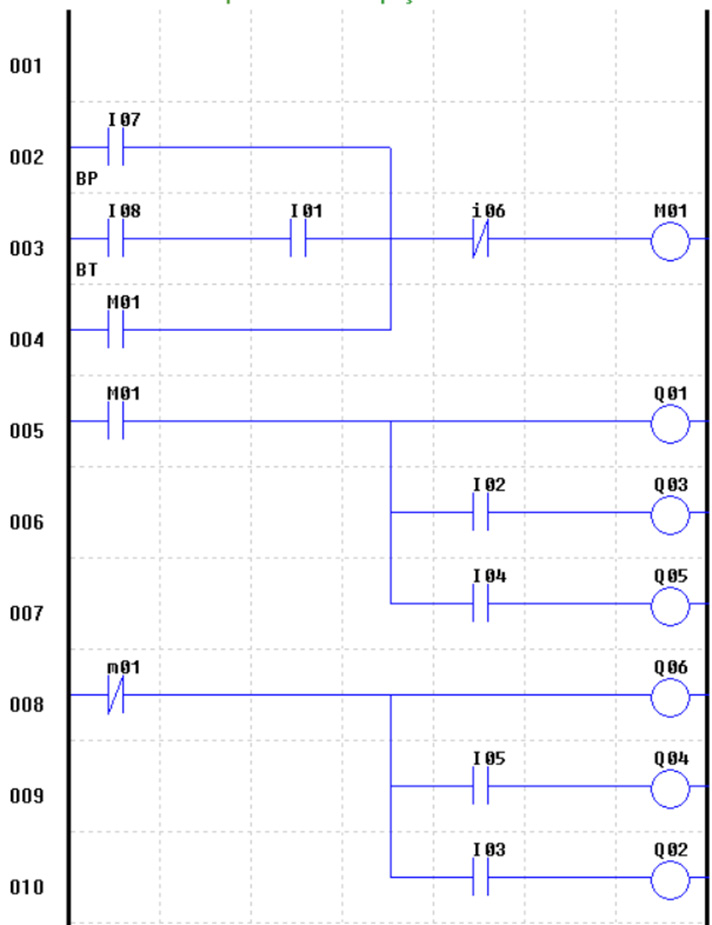

Analise o circuito eletropneumático a seguir e o código LADDER que o controla. Assinale a alternativa que representa a sequência algébrica da movimentação do sistema (BP-Botão pulsante e BT-Botão com trava):

Fonte: IFSP, 2023.

A figura abaixo ilustra um diagrama ladder.

A função de porta lógica realizada com I0.0 e I0.1 é:

A figura abaixo ilustra diagramas ladder da programação de um PLC.

A correlação válida é:

Observe a figura a seguir.

O diagrama Ladder apresentado pode ser traduzido pela expressão lógica:

Por qual motivo a linguagem Ladder foi amplamente difundida como um meio de programação de CLPs?

Qual a função de um contato de selo que pode ser utilizado em um programa Ladder em um CLP?

A figura a seguir apresenta um circuito de acionamento direto de um motor:

O acionamento por meio de um PLC, utilizando a programação por meio da diagramação Ladder, é o que se apresenta em

Em relação ao CLP em linguagem LADDER, pode-se afirmar que:

I – o contato selo é utilizado para manter a saída energizada, independente de qualquer comando de entrada;

II – o contato selo é utilizado para manter a saída energizada, mesmo após o desligamento da entrada;

III – o contato selo é utilizado para manter a saída energizada somente quando a entrada estiver desligada.

Está correto o que se afirma em

A função lógica representativa do diagrama LADDER abaixo é

A necessidade de utilizar Controladores Lógicos Programáveis (CLP) em linguagem Ladder para controle e operação de sistemas automatizados prevê a utilização de elemento temporizador.

A esse respeito, observe as afirmativas a seguir.

I – O temporizador deve ser do tipo não retentivo, isto é, se a energização for perdida, o valor acumulado é zerado.

II – O temporizador deve possuir uma entrada que, ao se energizar, habilita o acúmulo do tempo decorrido.

III – O temporizador deve possuir uma saída que será energizada quando o valor acumulado for igual ao preestabelecido, e todas as outras condições de funcionamento do elemento estiverem satisfeitas.

Está correto o que se afirma em
