Abaixo segue ilustrado um diagrama de blocos.
Quando configurado para {c2,c3,c4}={5,50,500}, sua razão de controle (função de transferência de malha fechada) vale:
A figura a seguir apresenta um diagrama em blocos de um sistema.
A função de transferência desse sistema é apresentada em

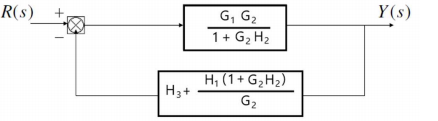

A função de transferência para o diagrama em blocos dado abaixo é
O projeto de automação de uma empresa especificou elementos de controle com mais de uma entrada, produzindo componentes de erro em estado estacionário em situações como a do sistema a seguir.
Podemos afirmar que o valor da componente do erro, nesse caso, é:
Com o objetivo de facilitar o cálculo da função de transferência de um sistema complexo, é comum representá-lo pelo seu diagrama em blocos. Com base em seu diagrama original, é possível reorganizar ou rearranjar esses blocos obedecendo a regras específicas denominadas álgebra de blocos. Dessa forma, comparando-se as equações correspondentes, podem ser criados diagramas equivalentes.

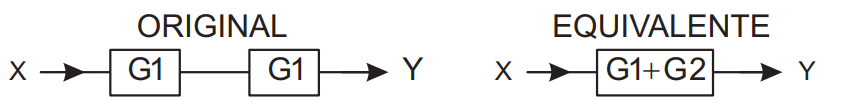

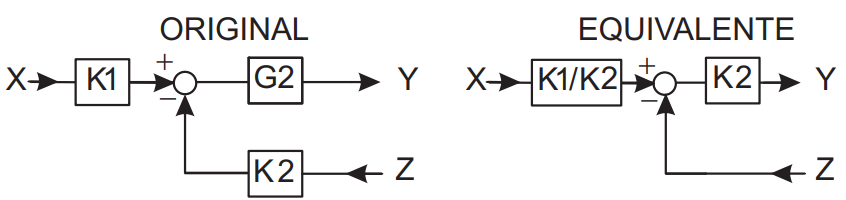

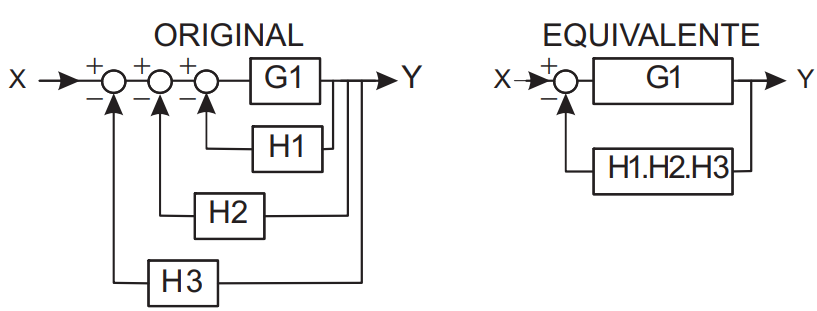

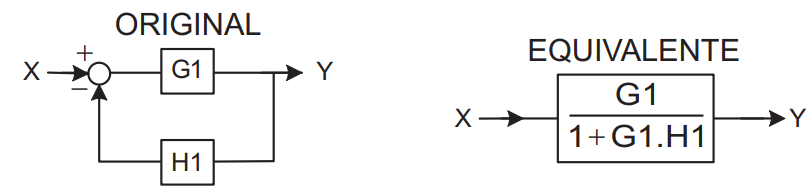

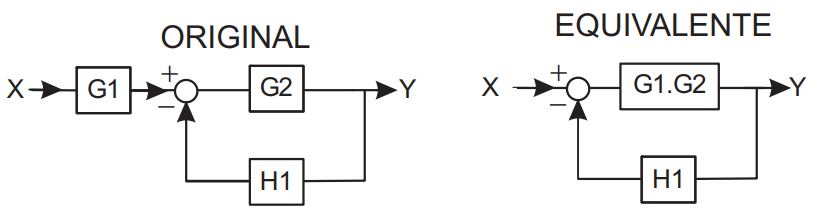

O par que representa os diagramas em blocos original e equivalente é
