Questões de Concurso sobre Eletrônica Analógica

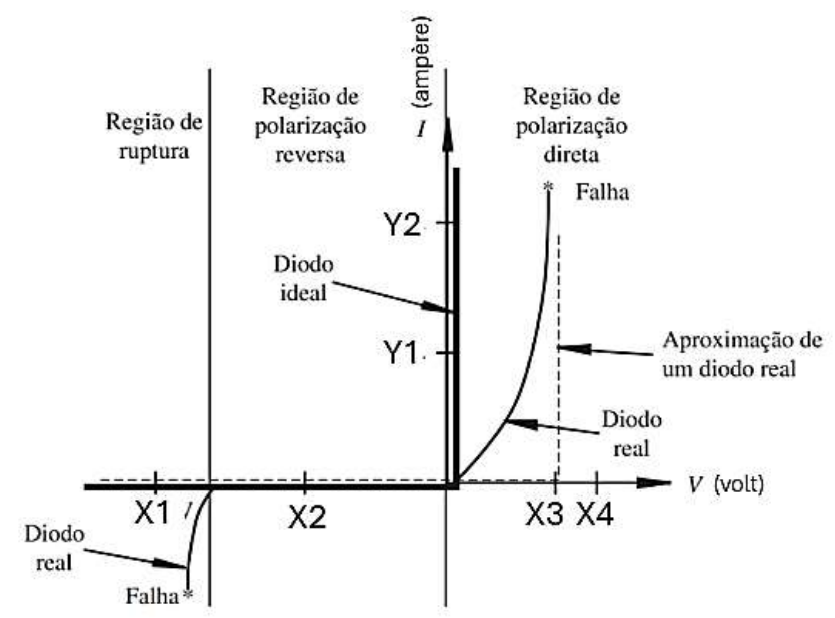

Analise a figura abaixo, e assinale a alternativa correta aos valores solicitados (X1, X2, X3, X4, Y1 e Y2).

Curvas ideais e reais de um díodo de silício

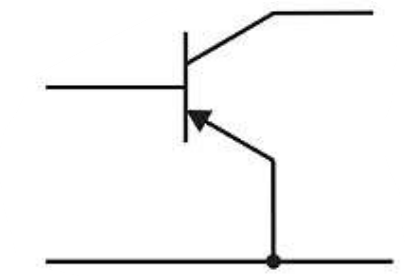

Analise a figura que segue.

Assinale a alternativa que contemple corretamente do que se trata o dispositivo.

A tecnologia de amplificadores PWM é a muito empregada nos sistemas de servoacionamentos. Esses amplificadores PWM geralmente trabalham com transistores do tipo FET, chaveando a tensão da fonte de alimentação a uma frequência de algumas dezenas de kHz. Independentemente do tipo de motor DC ou da tecnologia eletrônica empregada no driver, há vários métodos de realimentação empregados para o acionamento que são:

( ) Realimentação por corrente.

( ) Realimentação por tacogerador.

( ) Realimentação por encoder.

( ) Realimentação I x R.

Analise as afirmativas acima dê valores Verdadeiro (V) ou Falso (F) e assinale a alternativa que apresenta a sequência correta de cima para baixo.

Qual é a principal limitação de um medidor de temperatura baseado em termopares?

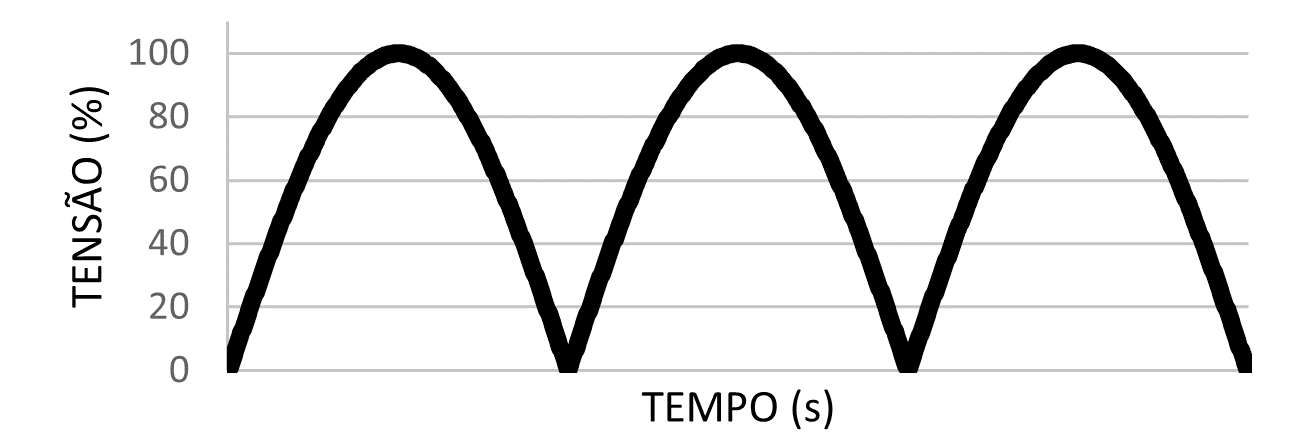

A imagem a seguir ilustra a saída de um circuito retificador.

Fonte: IFSP, 2023.

A respeito desse circuito, pode-se dizer que se trata de um circuito retificador do tipo:

Na instrumentação industrial, os transdutores são comumente usados para converter quantidades físicas, como pressão ou temperatura, em sinais elétricos que podem ser facilmente medidos e monitorados.

Considere que você está usando um transdutor linear de pressão. Este dispositivo fornece uma corrente de saída que varia de 0 a 20 mA, correspondendo, respectivamente, a uma variação de pressão de 0 a 100 bar. Se o transdutor estiver fornecendo uma saída de 12 mA, qual será a pressão correspondente?

Os inversores de frequência são usados amplamente na indústria e substituíram variadores de velocidade mecânicos, eletromagnéticos e hidráulicos. A respeito dos inversores de frequência, são feitas as seguintes afirmações:

I. Inversores de frequência podem alterar o módulo e a frequência da tensão da rede trifásica de alimentação de um motor trifásico.

II. A tensão de entrada e de saída de um inversor de frequência são sempre ondas senoidais.

III. Inversores de frequência podem trabalhar com entradas monofásicas. No entanto, seu número de fases de saída será sempre igual ao número de fases de entrada.

IV. A aceleração e a frenagem de motores podem ser controladas com inversores de frequência.

Sobre as afirmações apresentadas podemos dizer que são corretas apenas:

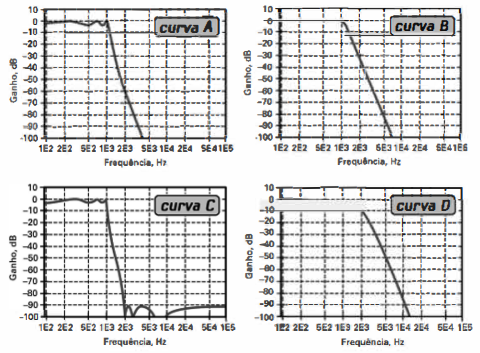

A figura abaixo ilustra quatro respostas distintas de filtros ativos passa-baixas de ordem 6 e frequência de corte em 1 kHz.

A correta correlação entre as curvas e as aproximações é:

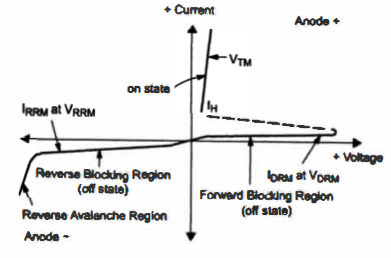

A figura abaixo ilustra um recorte do datasheet de um modelo comercial de dispositivo eletrônico semicondutor de potência.

A análise dessa curva revela tratar-se de um dispositivo tipo:

Um inversor de frequência está acionando um motor de indução trifásico de 8 polos, enquanto um técnico constatou que a rotação em seu eixo é de 400 rpm. A esse respeito, assinale a alternativa correta.

Em uma esteira de transporte de caixas de uma indústria, o motor que aciona seu eixo é controlado por um inversor de frequência com realimentação. No que se refere aos acionamentos eletroeletrônicos com inversor de frequência, assinale a alternativa correta.

Em qual configuração está ligado o amplificador operacional da figura a seguir?

Amplificadores operacionais são dispositivos eletrônicos versáteis e utilizados em uma infinidade de aplicações. A figura abaixo mostra um amplificador não-inversor. Sendo a tensão Vin=12V, R1=60Ω e R2=120Ω, assinale a alternativa CORRETA com o valor de Vout.

O cabeçote de uma impressora industrial tem um resistor de 22M Ω que queimou durante a operação da máquina. No laboratório não há um resistor desse valor, porém existem os resistores R1=R2=12M Ω e R3=R4=6M Ω. Diante deste cenário, assinale a alternativa CORRETA que representa o circuito que deverá ser montado para se obter o valor de 22M Ω.

A análise de sistemas de controle de automação envolve conhecimentos sobre o funcionamento de seus componentes eletrônicos. A esse respeito são feitas as afirmativas:

I – Ao se aplicar um pulso positivo à porta (gate) de um SCR, este continua conduzindo, mesmo que o sinal de disparo seja retirado, e assim permanece enquanto houver uma corrente mínima circulando entre anodo e catodo, chamada corrente de manutenção.

II – O IGBT é um componente eletrônico cujo controle de condução entre o coletor e o emissor é feito por tensão ao invés de corrente.

III – Um TRIAC é um elemento bidirecional, ou seja, pode conduzir nos dois semiciclos de uma senoide.

Está correto o que se afirma em
