A imagem a seguir ilustra a saída de um circuito retificador.

Fonte: IFSP, 2023.
A respeito desse circuito, pode-se dizer que se trata de um circuito retificador do tipo:
Inversor
Meia onda.
Onda positiva.
Onda completa.
Qual é a principal limitação de um medidor de temperatura baseado em termopares?
Complexidade na instalação do medidor.
Sensibilidade a variações na pressão do fluido.
Necessidade de compensação de junta fria.
Dificuldade na identificação do medidor.
Restrição na faixa de vazão do fluido.
Os inversores de frequência são usados amplamente na indústria e substituíram variadores de velocidade mecânicos, eletromagnéticos e hidráulicos. A respeito dos inversores de frequência, são feitas as seguintes afirmações:
I. Inversores de frequência podem alterar o módulo e a frequência da tensão da rede trifásica de alimentação de um motor trifásico.
II. A tensão de entrada e de saída de um inversor de frequência são sempre ondas senoidais.
III. Inversores de frequência podem trabalhar com entradas monofásicas. No entanto, seu número de fases de saída será sempre igual ao número de fases de entrada.
IV. A aceleração e a frenagem de motores podem ser controladas com inversores de frequência.
Sobre as afirmações apresentadas podemos dizer que são corretas apenas:
I e II.
II e III.
III e IV.
I e IV.
A figura abaixo ilustra um recorte do datasheet de um modelo comercial de dispositivo eletrônico semicondutor de potência.

A análise dessa curva revela tratar-se de um dispositivo tipo:
IGBT
SCR
TRIAC
UJT
Um inversor de frequência está acionando um motor de indução trifásico de 8 polos, enquanto um técnico constatou que a rotação em seu eixo é de 400 rpm. A esse respeito, assinale a alternativa correta.
A frequência do motor nessa rotação é de 26,66 Hz.
O escorregamento percentual é de 75%.
O binário desse motor é de 7800 Nm.
A reatância indutiva desse motor é de 560 Ohms.
A corrente de magnetização é maior do que a corrente de armadura. Sendo assim, o motor está em curto-circuito.
Em uma esteira de transporte de caixas de uma indústria, o motor que aciona seu eixo é controlado por um inversor de frequência com realimentação. No que se refere aos acionamentos eletroeletrônicos com inversor de frequência, assinale a alternativa correta.
Para utilizar controle vetorial em um acionamento com inversor de frequência, não é permitido o uso de encoders.
O inversor com realimentação por encoder é capaz de controlar a velocidade e o torque no motor, pois calcula as duas componentes da corrente do motor.
A corrente de saída de um inversor de frequência apresenta forma de onda triangular quadrática causada pelo capacitor de saída e pelos SCRs ligados nas bobinas do motor.
A rampa de partida de um inversor de frequência depende da corrente do motor e da frequência, sendo independente do tempo.
O encoder óptico é utilizado apenas em aplicações de controle escalar puro, sendo impossibilitado de ser utilizado no controle vetorial.
Considere um potenciômetro de precisão multivoltas, utilizado para medir o ângulo em uma junta. Um conversor AD (analógico/digital) de 4 bits é usado para leitura deste sensor.
Neste caso, a resolução da medição será, em graus, de
180,0.
90,00.
22,50.
45,00.
11,25.
Em relação às sondas capacitivas utilizadas para medição contínua de nível, é possível afirmar que:
a constante dielétrica do líquido não tem influência e não deve ser conhecida nesse tipo de medição
a medição do nível ocorre através da reação química entre o eletrodo imerso e o fluido
a variação da resistência elétrica é diretamente proporcional ao nível do líquido
a variação da capacitância é diretamente proporcional ao nível do líquido

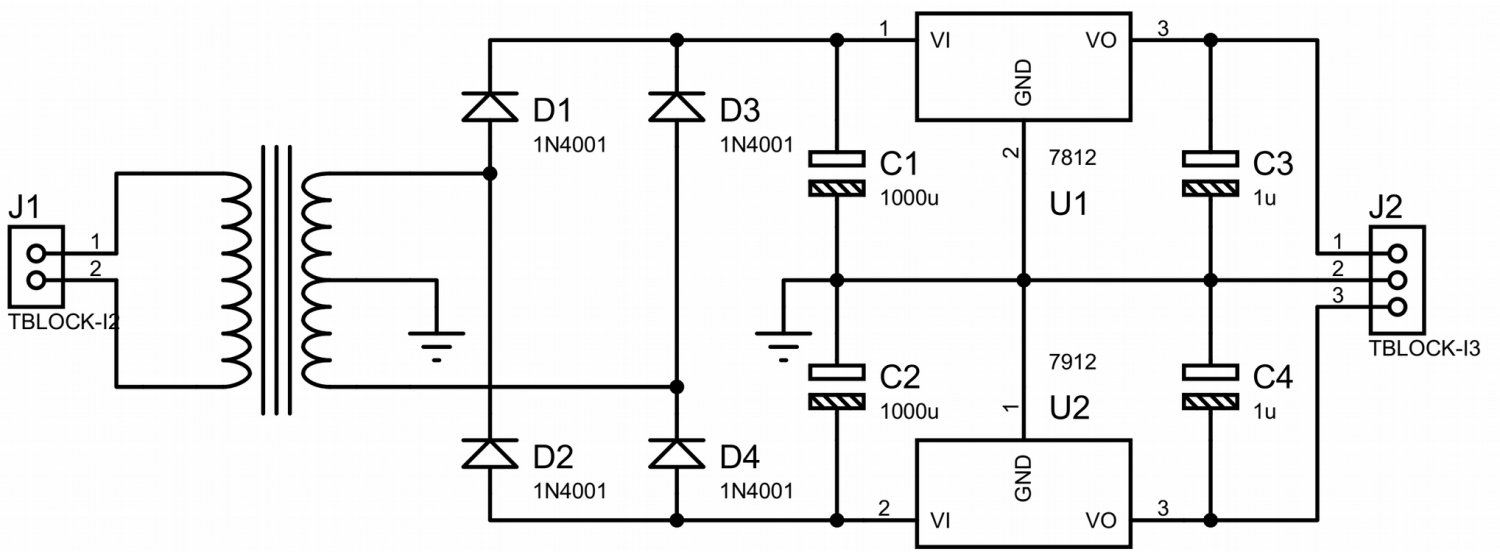

Qual é nome mais utilizado para o circuito elétrico da Figura XX?

Figura XX.
Fonte com isolamento óptico
Fonte chaveada
Retificador trifásico
Fonte não estabilizada
Fonte simétrica
A rotação de uma esteira transportadora acionada por um motor elétrico de indução é controlada por um CLP. O acionamento do motor da esteira é realizado através de um inversor de frequência. Dessa forma, se o CLP enviar um sinal elétrico variável de 0 a 10 Vcc ao conversor de frequência, este, em função da parametrização escolhida, ajustará a velocidade do motor de um valor mínimo a um valor máximo, em resposta à solicitação do CLP. Neste caso, o inversor de frequência é classificado como dispositivo
de entrada analógica e digital ao mesmo tempo.
de saída analógica e digital ao mesmo tempo.
somente de entrada digital.
somente de saída analógica.
somente de saída digital.

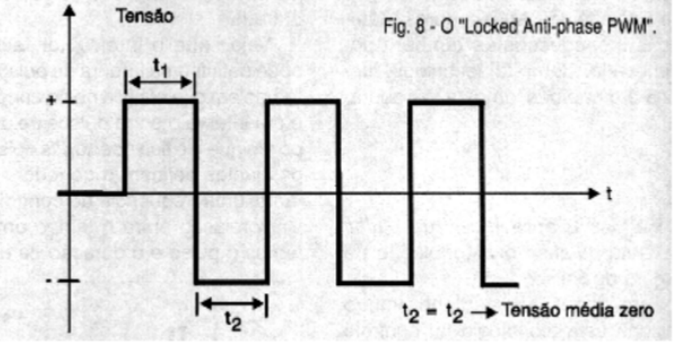

Sobre o princípio de funcionamento do tipo de controle PWM, representado pela figura abaixo, denominado Locked anti-phase PWM, marque V para verdadeiro ou F para falso e, em seguida, assinale a alternativa que apresenta a sequência correta.

( ) Se os pulsos aplicados à carga variarem entre 0V e um valor máximo de tensão +V, por exemplo, mas entre uma tensão negativa e uma tensão positiva (-V a +V), o ciclo ativo não determina o sentido de circulação da corrente pela carga.
( ) Se o ciclo ativo for de 50%, como na figura, a tensão média na carga e portanto a potência serão 0 (zero).
( ) Variando o ciclo ativo para mais e para menos de 50%, tem-se uma predominância dos pulsos positivos ou negativos de modo que a corrente média tende a circular num sentido ou noutro, conforme a figura.
V/ F/ F
F/ F/ V
F/ V/ F
F/ V/ V
V/ V/ F
Dos tipos de inversores de frequência, sobre o inversor escalar, é correto afirmar que
a lógica de controle empregada baseia-se em equações dinâmicas do motor.
a ideia central desse inversor é promover o desacoplamento entre o controle do fluxo e o controle da velocidade por meio de transformações de variáveis.
pode ser dividido na categoria daqueles que utilizam a realimentação física da velocidade, obtida de dispositivos transdutores.
necessita da programação de todos os parâmetros do motor como resistências elétricas, indutâncias, correntes nominais do rotor e estator, dados esses normalmente não encontrados com facilidade.
se baseia em equações de regime permanente. Apresenta um desempenho dinâmico limitado e usualmente é empregado em tarefas simples, como o controle da partida e da parada e a manutenção da velocidade em um valor constante.
Um projeto de automação desenvolvido para uma empresa em fase de crescimento necessitou instalar conversores DC-DC conforme a figura abaixo, que, nesse caso, é denominada “boost converter”.

A função do indutor L nesses conversores é:
proteger o diodo D
proteger a fonte de tensão Vi
proteger o dispositivo de chaveamento S
armazenar energia de modo a obter Vo>Vi
armazenar energia de modo a obter Vi>Vo

9,3 V e 9,3 mA.
10 V e 10 mA.
10 V e 20 mA.
19,3 V e 4,7 mA.
19,3 V e 20 mA.
Na aplicação dos amplificadores de potência verifica-se:
amplificação de sinais de grande amplitude de tensão, unicamente.
amplificação de sinais de grande amplitude de corrente, unicamente.
a defasagem da tensão em 270° na entrada, nos trabalhos com pequenos sinais em regime de operação suave, semelhante aos amplificadores de pequenos sinais.
a ocorrência de potência máxima na carga quando o amplificador está produzindo tensão máxima de pico a pico na entrada, com ceifamento de sinal.
amplificação de sinais de grande amplitude de tensão e de corrente.
