Questões de Concurso sobre Estática

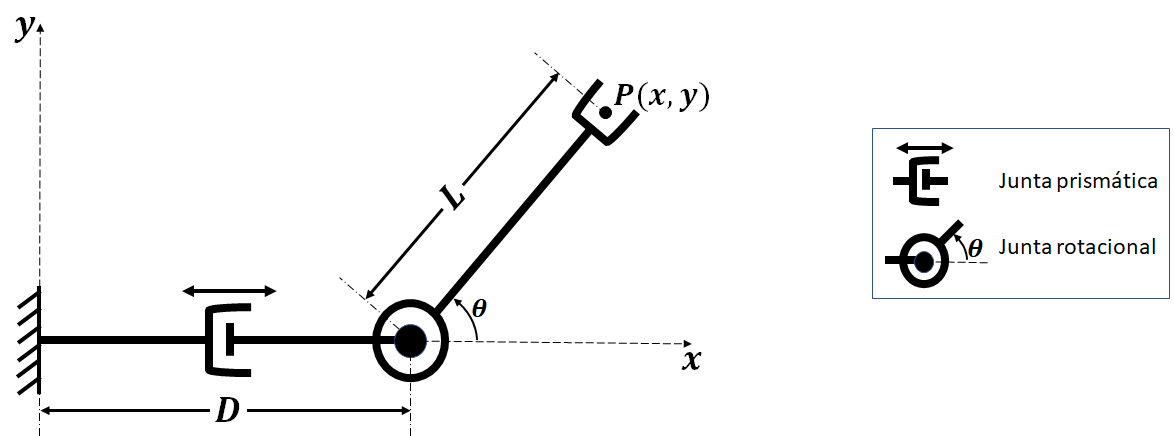

Considere o manipulador planar representado na figura abaixo. D e θ representam as variáveis de junta prismática e rotacional, respectivamente. A posição do efetuador final, montado na extremidade do elo 2 é definida pelo ponto P( x , y) .

Assinale a alternativa que representa o conjunto de equações referentes às coordenadas do ponto P( x , y) , determinadas em relação ao sistema de referência cartesiano Ox y .

Considere os dados abaixo.

Lei de Hooke:

𝜎=𝐸𝜖

Onde 𝜎 é a tensão normal, 𝐸 é o módulo de elasticidade longitudinal e 𝜖 é a deformação específica, dada por

𝜖 = $\frac{\delta }{L}$

Onde 𝛿 é a variação do comprimento e L é o comprimento da barra quando não submetida a carregamento axial.

O módulo de elesticiade longitudinal do alumínio é de 70 Gpa.

Conforme a Lei de Hooke, o comprimento da barra quando submetida a um carregamento tal que resulte em uma tensão normal de tração igual a 210 MPa será de

Uma carga de 1.000 N é sustentada por um pistão hidráulico de área igual a 0,01 m². Qual o valor da pressão?

Para que ocorra uma reação vertical de 1,5 tf no apoio fixo, o comprimento x, indicado na barra, deverá assumir o valor de

Com base na figura de referência, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) Se o comprimento de flambagem calculado para a barra AB for de 6,24 metros, ela não sofrerá flambagem.

( ) A tensão de flexão na barra BC é de 400 MPa. ( ) A reação de apoio vertical no ponto A é igual a P ? sen 30°, com sentido contrário à carga P.

( ) A barra AB está sujeita a um esforço combinado de flexo-tração.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

O momento fletor na seção C é igual a 300 N × m.

O esforço cortante no trecho BC é igual, em módulo, ao esforço cortante do trecho CD.

No ponto B, as tensões principais formam um ângulo de 45º com o eixo x da barra.
