Questões de Concurso sobre Ensaios de materiais metalúrgicos

Com relação ao ensaio por partículas magnéticas, pode-se afirmar que:

Com respeito à passivação de metais, foram realizados diferentes estudos visando avaliar o comportamento eletroquímico de aços em meios corrosivos, e os resultados estão apresentados na figura e na tabela a seguir.

Adaptado de: WEST J. M. Electrodeposition and corrosion processes. London; New York: Van Nostrand Reinhold, 1971. 206 p (Adaptação).

Dados da curva de polarização anódica em função do teor de M

A figura mostra as curvas de polarização anódica e catódica para avaliar o comportamento de um aço carbono em diferentes meios (ácido nítrico concentrado e diluído e em ácido não oxidante). A densidade de corrente crítica (i_crit.) e o potencial de passivação (E_p) estão indicados na figura. Em outro estudo, cujos resultados são mostrados na tabela, verifica-se o efeito da adição do elemento de liga M ao aço nos valores de i_crit. e E_p.

Considere as seguintes afirmativas referentes a essas observações.

I. Haverá a formação de óxido protetor garantindo a passivação do aço carbono somente no caso do ácido nítrico concentrado; nos demais casos, o aço será corroído.

II. Elementos de liga podem afetar de forma significativa o comportamento anódico dos metais.

III. A adição de M facilita a passivação do aço.

Está correto o que se afirma em:

Observe o diagrama genérico de energia de Gibbs a seguir, obtido em função da fração molar do soluto B, a uma certa temperatura T1, para as fases α, β e γ.

PORTER, D. A.; EASTERLING, K. E.; SHERIF, M. Phase Transformations in Metals and Alloys. Third edition. CRS Press, 2009 (Adaptação).

A esse respeito, assinale a alternativa CORRETA.

O ensaio de dureza Vickers é um método bastante utilizado devido ao fato de permitir a determinação da dureza de uma ampla gama de materiais em diferentes condições, permitindo também a obtenção da dureza de constituintes individuais do material.

Portanto, pode-se dizer que o método de Vickers

Sabe-se que o método de realização do ensaio por líquido penetrante abrange algumas fases sequenciais. Assim sendo, coloque em ordem sequencial a lista dos métodos descritos abaixo.

(1) Aplicação do líquido penetrante.

(2) Inspeção, observação das descontinuidades e registro do ensaio.

(3) Limpeza e secagem para remoção dos resíduos dos líquidos usados.

(4) Limpeza para remoção do excesso de líquido penetrante.

(5) Aplicação do revelador.

(6) Limpeza da superfície seguida de secagem.

A sequência correta do método de realização do ensaio por líquido penetrante é

Associe as duas colunas relacionando o tipo de ensaio às suas caracaterísticas.

A sequência correta dessa classificação é

Considerando a curva tensão versus deformação obtida pelo ensaio de tração convencional de um material dúctil, com escoamento nítido, observa-se o seguinte:

I. A região de comportamento elástico, regime elástico, é delimitada a partir da origem até a tensão limite de elasticidade do material.

II. No regime plástico, pode-se obter a tensão limite de proporcionalidade do material, o módulo de elasticidade, a tensão limite de elasticidade e a resistência.

III. No regime plástico, pode-se determinar a tensão limite de resistência do material, a tensão limite de ruptura, o alongamento, a estricção e a tenacidade.

IV. A tenacidade entendida como a capacidade do material absorver energia até o seu escoamento é numericamente igual à área delimitada na tensão de escoamento.

Está correto apenas o que se afirma em

O ensaio Nakazima é um teste muito importante para o estudo da estampabilidade de chapas metálicas.

( ) Utilizam-se várias chapas de mesma altura e espessura, porém com larguras diferentes. Após serem ensaiadas, obtém-se um gráfico profundidade-estricção.

( ) Utiliza-se um punção oco com o objetivo de identificar-se a ruptura na parte plana da chapa embutida, avaliando-se a presença do atrito.

( ) Utiliza-se um punção circular forrado com borracha para atuar como lubrificante e mede-se a profundidade do copo no momento em que se dá o início da estricção localizada no topo do copo.

Analise as afirmativas acima identificando com um “V” quais são VERDADEIRAS e com um “F” quais são FALSAS, depois assinale a alternativa que apresenta a sequência CORRETA, de cima para baixo.

As técnicas aplicadas em ensaios não destrutivos (ENDs) possibilitam a inspeção de peças sem prejuízo a sua aplicação. Com relação às características das técnicas empregadas, pode-se afirmar que:

I. A técnica por líquidos penetrantes pode ser aplicada em qualquer tipo de material e permite a constatação de descontinuidades abertas na superfície bem como de descontinuidades fechadas desde que ligeiramente abaixo da superfície (1 – 3 mm).

II. A técnica por partículas magnéticas pode ser aplicada em qualquer tipo de material e permite a determinação de descontinuidades abertas na superfície bem como de descontinuidades fechadas desde que ligeiramente abaixo da superfície (1 – 3 mm).

III. O processo de magnetização das peças inspecionadas na técnica por partículas magnéticas pode ser realizado por meio da magnetização por passagem de corrente elétrica e por indução.

IV. A radiação industrial possibilita a determinação da morfologia das descontinuidades da peça inspecionada.

São CORRETAS apenas as afirmativas:

Um ensaio de tração foi executado em um corpo de prova com um diâmetro original de 10 mm e um comprimento nominal de 50 mm. Os resultados do ensaio até a ruptura estão listados na tabela abaixo. Considere π = 3,14. Com relação aos dados do ensaio, pode-se afirmar que:

I. O valor do módulo de elasticidade desse material é de ~ 319 GPa.

II. Este material apresenta um limite de escoamento definido com a tensão de escoamento no valor de ~ 637 MPa.

III. A tensão máxima que esse material suporta é de ~ 892 MPa.

IV. A tensão de ruptura desse material é de ~ 1019 MPa. V. O módulo de resiliência desse material é de ~ 637 kJ.m^-3.

São CORRETAS apenas as afirmativas:

Calcular aproximadamente a resistência à flexão por meio do ensaio de 3 pontos do corpo de prova mostrado na figura a seguir. Considere o corpo de prova de seção transversal quadrada com 4,0 cm de lado, L= 10,0 cm e F=40,0 kN.

OBS: A força F está sendo aplicada no meio do corpo de prova.

Assinale a alternativa correta:

Com relação aos processos envolvendo movimento de discordâncias e fluência, assinale a alternativa CORRETA.

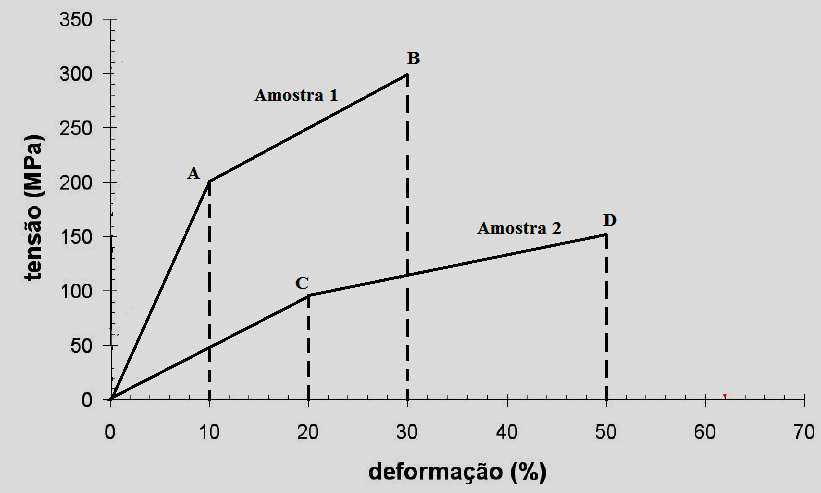

A figura a seguir mostra um ensaio de tração realizado em duas amostras de materiais. Considere os pontos A e C como os limites de escoamento desses materiais e os pontos B e D como as tensões na ruptura. Calcule aproximadamente a resiliência e a tenacidade das amostras 1 e 2, segundo as curvas de tensão-deformação mostradas no gráfico e assinale a alternativa correta.

Assinale a opção que define a relação negativa entre a deformação lateral e a deformação longitudinal.

Assinale a opção que completa corretamente as lacunas da sentença abaixo.

Na análise de qualidade de superfície, a linha média é definida como a linha ___________ à direção geral do perfil no comprimento da amostragem, colocada de tal modo que a soma das áreas ___________ , compreendidas entre ela e o perfil efetivo, seja igual à soma das áreas ______________ no comprimento de amostragem.

Com o intuito de estudar o comportamento à fadiga dos metais, cria-se condições de concentrações de tensões nos corpos de prova nos ensaios de fadiga. O termo empregado para definir essa condição é
