Questões de Concurso sobre Arquitetura Naval

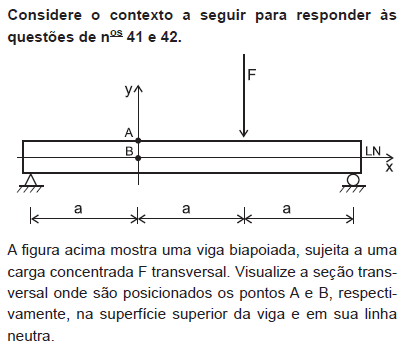

A força cisalhante e o momento fletor atuantes nessa seção transversal da viga são, respectivamente,

O procedimento que especifica todos os detalhes técnicos envolvidos na aplicação de um revestimento à base de tintas nas obras vivas de um navio constitui um(a)

Uma barcaça com a geometria de um paralelepípedo retangular tem 100 metros de comprimento, 30 metros de boca e flutua, sem banda e sem trim, num calado de 4 metros. O raio metacêntrico transversal (BM) dessa barcaça é, em metros, igual a

Em um FPSO, cuja seção mestra possui a distância máxima do CG de aço ao convés ou fundo igual a 6 m, o momento de inércia de área da seção de aço é igual a 27 m⁴, e a tensão admissível do aço é igual a 250 MPa, onde a aceleração da gravidade é 9,8 m/s². Nessas condições, o momento fletor máximo (tonelada-força x metro) em sua seção mestra será, aproximadamente,

A respeito dos balanços térmico e elétrico de navios, afirma- se que

A propriedade segundo a qual um metal acumula energia quando sofre deformação elástica, retornando à sua forma original após aliviar-se dessa energia, é denominada

Há um desenho chave para a determinação da quantidade de chapeamento (peso em chapas) a ser utilizado na construção do navio. Esse desenho diz respeito ao plano de

Sobre Teste de Inclinação de navios, analise as afirmações a seguir.

I - Lanças de guindastes, baleeiras, aparelhos ou paus de carga devem estar fixos e em posição de viagem no momento de cada leitura, e tampas de escotilhas devem, sempre que possível, estar fechadas.

II - Líquidos pertencentes a caldeiras, equipamentos e tubulações devem ser mantidos, tanto quanto possível, nos seus níveis normais de operação.

III - Seu objetivo é a determinação da distância KG da quilha ao seu centro de gravidade na condição leve, logo após o término de sua construção e/ou após obras e alterações de construção que levem a uma suposta alteração na posição do centro de gravidade.

Está correto o que se afirma em

Em relação aos desenhos assistidos por computador, analise as afirmativas a seguir.

I - A modelagem de desenhos tridimensionais é um recurso que possibilita o aumento da produtividade do projetista, melhora a qualidade do projeto e a qualidade de comunicação.

II - Os objetos de mesmas características podem ser dispostos numa mesma camada (layer), pois assim é possível modificá-los de uma só vez, em vez de alterar cada objeto individualmente.

III - Em modelos paramétricos, alterando-se o valor de um parâmetro, as demais dimensões correspondentes do modelo se ajustam.

Está correto o que se afirma em

Sobre a estabilidade transversal de navios, analise as afirmações a seguir.

I - Ângulo de emborcamento é o ângulo onde termina a faixa de estabilidade.

II - Um navio com o centro de gravidade localizado acima de seu metacentro possui estabilidade.

III - A declividade na origem da curva de estabilidade estática (braço de endireitamento em metros x ângulo de inclinação em radianos) de uma embarcação é equivalente à distância em metros de seu centro de gravidade G ao seu metacentro M transversal.

Está correto o que se afirma em

Numa oficina de fabricação de estruturas navais, o equipamento empregado para fabricação de curvaturas cônicas ou cilíndricas em chapas de aço é a(o)

Uma situação de estabilidade, na qual K=quilha, G=centro de gravidade, B=centro de empuxo e M=metacentro, é indicada por

A peça estrutural, cuja função original é subdividir o espaço interno de cada pavimento em compartimentos, paióis e tanques, é denominada

Um navio com coeficiente de seção mestra igual a 0,9 possui comprimento entre perpendiculares, boca e calado, respectivamente iguais a 100, 20 e 4 metros. Se o volume submerso do navio for igual a 6.300 m³, qual o valor do coeficiente prismático longitudinal?

Analise as afirmações a seguir, que se referem ao Teste de Inclinação de uma embarcação.

I - O Teste de Inclinação baseia-se na movimentação de um peso conhecido numa distância previamente estabelecida que provocará, na embarcação, uma inclinação longitudinal a ser medida durante o teste.

II - O Teste de Inclinação é um procedimento para se obter, experimentalmente, o GM inicial e, conhecido o valor do KM_T através das curvas hidrostáticas, determinar o KG da embarcação na condição leve.

III - O Teste de Inclinação realiza-se com a embarcação em condição de flutuação onde não haja nenhum tipo de ação externa que a impeça de se inclinar livremente, tais como ventos fortes e cabos de amarração tesados.

Está correto o que se afirma em

Das afirmações abaixo:

I. Nas plataformas semi-submersíveis, os momentos de inércia sofrem um aumento abrupto quando os pontoons imergem completamente.

II. Nas plataformas semi-submersíveis um critério importante a ser considerado é o da imposição de que os raios metacêntricos longitudinais e transversais sejam iguais ou muito próximos. Esse fato deve-se ao fato de que essas estruturas devem ter a mesma rigidez rotacional nas direções transversal e longitudinal, equilibrando assim sua resistência a momentos de adernamento em qualquer direção.

Considere seus conhecimentos sobre Técnicas de Manutenção naval para responder a esta pergunta. Das afirmações abaixo:

I. A Técnica conhecida por hidrodecapagem por alta pressão tem como desvantagem: Secagem lenta da superfície da embarcação.

II. A Técnica conhecida por hidrodecapagem tem como vantagem: A preservação do perfil de rugosidade original da embarcação.
