A seção transversal de um elemento estrutural de um navio está representada na figura abaixo.


Imagem associada para resolução da questão


Sabendo que o centroide está localizado a y = 106,2 mm da linha de referência, o momento de inércia da área da seção transversal em tomo do eixo neutro é de aproximadamente:


A

2,6 . 106 mm4.


B

3,2 . 106 mm4.


C

3,8 . 106 mm4.


D

4,0 . 106 mm4.


E

4,2 . 106 mm4.

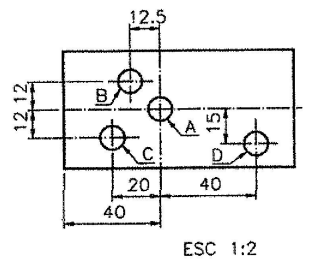

Analise o desenho técnico abaixo.

Imagem associada para resolução da questão

O sistema empregado foi de cotagem:


A

por coordenadas.


B

aditiva.


C

em paralela.


D

por face de referência.


E

por linha básica.

Observe as vistas ortogonais apresentadas a seguir.

Imagem associada para resolução da questão

Nessa representação foi utilizado um plano de corte:


A

longitudinal vertical.


B

transversal vertical.


C

composto por planos concorrentes.


D

longitudinal horizontal.


E

composto por planos paralelos.

Quando existe sobreposição de linhas num desenho, apenas uma delas pode ser representada. Assim, assinale a opção que apresenta a maior precedência representativa.


A

Linha de centroide.


B

Linha de contorno invisível.


C

Piano de corte.


D

Linha de eixo e de simetria.


E

Linha de chamada de cotas.

Observe a figura abaixo.

Imagem associada para resolução da questão

Sabendo que as unidades estão em milimetro, a coordenada y do centroide do elemento estrutural da figura acima é de aproximadamente:


A

66,25 mm.


B

66,87 mm.


C

67,70 mm.


D

67,94 mm.


E

68,87 mm.

Para a representação, em modelo reduzido, na escala de um para mil, de quebra-mar de três quilômetros de extensão, a ser construído na área portuária, para atestar a agitação na área de sombra, requer-se uma estrutura linear, em modelo reduzido, de quatro metros de extensão.


C

Certo


E

Errado

O plano de desenho de linha do navio é constituído por três vistas, sendo um deles o plano de balizas. Com base nessa informação, o plano de referência projetada é:


A

a base


B

a meia-nau


C

a diametra


D

o perfil

Como a altura da onda é variável importante na verificação da estabilidade dos blocos situados no escudo do quebra-mar, para a onda real incidente sobre o quebra-mar de três metros de altura ser representada, em modelo reduzido, por onda de cinco centímetros de altura, a escala do modelo deve ser 1:60.


C

Certo


E

Errado

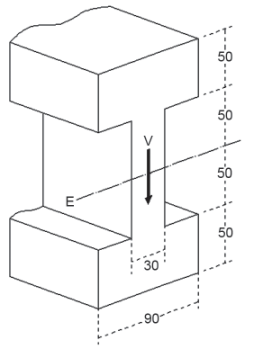

A viga prismática do tipo I apresentada na Figura abaixo está submetida a um esforço de cisalhamento transversal V = 230 kN.


Imagem associada para resolução da questão


Se todas as dimensões da viga estão em milímetros, qual o valor da tensão de cisalhamento máxima, em MPa, na seção transversal dessa viga?


A

20


B

30


C

40


D

50


E

60

Como é chamada a distância vertical entre o centra de gravidade e o metacentro?


A

Centro de carena.


B

Momento vertical.


C

Braço de estabilidade.


D

Braço de banda.


E

Altura Metacêntrica.

Durante a execução de um projeto, utilizando-se ferramentas de desenho assistido por computador, pode ser necessário repetir por muitas vezes o mesmo desenho. A repetição pode fazer parte de uma biblioteca de desenhos padrões através da criação de


A

uniões.


B

blocos.


C

escalas.


D

hachuras.


E

extrusões.

Imagem associada para resolução da questão


No desenho em CAD, apresentado na figura acima, foram traçadas as retas DE e FG paralelas, respectivamente, às retas AB e AC. Essa situação gerou os trechos de linhas excedentes OE e OG. No programa Autocad, esses trechos excedentes podem ser removidos pelo comando


A

explode.


B

fillet.


C

stretch.


D

extend.


E

trim.

Para se fazer um desenho do perfil de um navio cujo comprimento total é de 150 m, em uma escala de 1:200, o menor tamanho de papel necessário é o


A

A4


B

A3


C

A2


D

A1


E

A0

A especificação de uma superfície cilíndrica apresenta uma tolerância de forma de 0,5 mm de retilineidade. Essa especificação significa que o(a)


A

eixo do cilindro deverá estar compreendido em uma zona cilíndrica de 0,5 mm de diâmetro.


B

eixo do cilindro deverá estar compreendido em uma zona cilíndrica de 0,5 mm de diâmetro concêntrica com o eixo do próprio cilindro


C

eixo do cilindro deverá estar compreendido em uma zona cilíndrica de 1,0 mm de diâmetro.


D

geratriz do cilindro deverá estar compreendida em uma zona cilíndrica de 1,0 mm de diâmetro.


E

geratriz do cilindro deverá estar compreendida em uma zona cilíndrica de 0,5 mm de diâmetro.

O desenho que apenas mostra informações sobre a geometria e as dimensões do casco é o(a)


A

Arranjo geral.


B

Plano de Seção Mestra.


C

Plano de Linhas.


D

Plano de Segurança.


E

Expansão de Chapeamento.

Em desenho assistido por computador, podem ser colocados objetos com as mesmas características em uma mesma camada. Dessa forma, é possível modificar esses objetos de uma vez só em vez de alterar cada um por vez, tornando o processo de alteração menos trabalhoso e mais preciso. No programa Autocad, essas camadas são denominadas


A

offsets.


B

regions.


C

arrays.


D

slides.


E

layers.

O desenho que mostra os compartimentos de carga e tanques do navio e contém informações importantes para a estiva e o manuseio da carga a bordo, tais como volumes de todos os compartimentos de carga e tanques, é o


A

Arranjo Geral.


B

Estudo de Estabilidade.


C

Plano de Capacidade.


D

Plano de Linhas d’Água.


E

Plano de Segurança.
