Q3475323

Ano: 2024

Banca: Fundação Universitária para o Vestibular da USP - FUVEST

Prova: FUVEST - USP - Especialista em Laboratório - Área: Paleomagnetismo e Geofísica - 2024

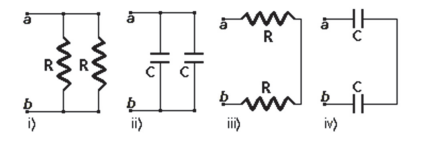

Considerando os quatro circuitos representados a seguir (da esquerda para a direita):

Imagem associada para resolução da questão

Assinale a alternativa que apresenta a sequência correta (i, ii, iii, iv), conforme o tipo de circuito, da resistência equivalente e da capacitância equivalente entre os pontos a e b.

2R; C/2; R/2; 2C.

R/2; C/2; 2R; 2C.

2R; 2C; R/2; C/2.

R/2; 2C; 2R; C/2.

2/R; 2/C; 2R; 2C.
