Questões de Concurso sobre Eletrodinâmica - Corrente Elétrica

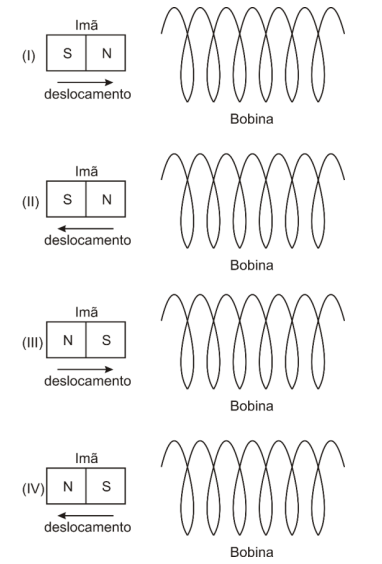

As figuras mostram quatro situações distintas em que um imã é deslocado próximo a uma bobina feita de material condutor.

As situações em que a corrente induzida na bobina possui o mesmo sentido são as

Em um experimento sobre eletricidade, o professor montou cinco circuitos e utilizou um multímetro para fazer a medida de corrente elétrica, diferença de potencial e resistência, conforme os esquemas abaixo.

Considerando o exposto acima, assinale a opção que descreve corretamente as leituras dos multímetros nos respectivos circuitos.

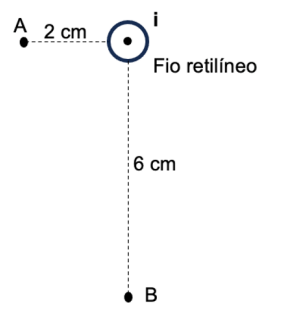

Um fio longo e retilíneo é percorrido por uma corrente elétrica constante i conforme a figura a seguir.

A razão entre a intensidade do campo magnético produzido por essa corrente no ponto A e no ponto B é igual a:

Um equipamento do laboratório precisa de uma fonte de corrente alternada de 55 Volts. A tensão na rede do laboratório é de 220 volts. O técnico resolveu montar um transformador e, para isso, ele conta com o seguinte conjunto de bobinas: bobina 1: 200 voltas; bobina 2: 600 voltas; bobina 3: 1.200 voltas; e bobina 4: 2.400 voltas. A combinação de bobinas que deve ser usada no primário e no secundário é respectivamente:

No circuito ilustrado no texto 1A6-I, a corrente medida pelo amperímetro A, quando a chave CH está fechada, é igual a

Um aparelho de 1210 W de potência possui uma resistência interna de 10 Ω. Qual será o valor da corrente elétrica que irá percorrer esse aparelho quando ligado em uma tomada de 110 V?

Um técnico em eletrônica precisa efetuar a troca de um resistor de 2,5 Ω de resistência. Entretanto, ao verificar seu estoque, ele percebe que possui apenas resistores de 5 Ω e 10 Ω de resistência. O técnico conseguirá exatamente 2,5 Ω de resistência utilizando os resistores de seu estoque ao associar:

As equações de Maxwell descrevem todos os fenômenos eletromagnéticos em escala macroscópica, trouxeram uma revolução conceitual com a introdução da realidade dos campos e ainda revelaram a natureza da luz, como radiação eletromagnética.

Considere as afirmativas a seguir sobre a teoria de Maxwell.

I. Variações temporais no campo elétrico local produzem variações no campo magnético local, e vice-versa.

II. Uma corrente elétrica constante gera um campo magnético ao seu redor que, por sua vez, gera um campo elétrico, que gera novamente um campo magnético e assim por diante. Esse é o princípio de geração de uma onda eletromagnética.

III. Maxwell utilizou leis empíricas para a formulação de sua teoria mas a partir da teoria identificou um fenômeno que não havia sido medida anteriormente que resultou na Lei de Ampère-Maxwell.

IV. A lei de Faraday relaciona campos magnéticos com tensão elétrica.

Estão corretas as afirmativas:

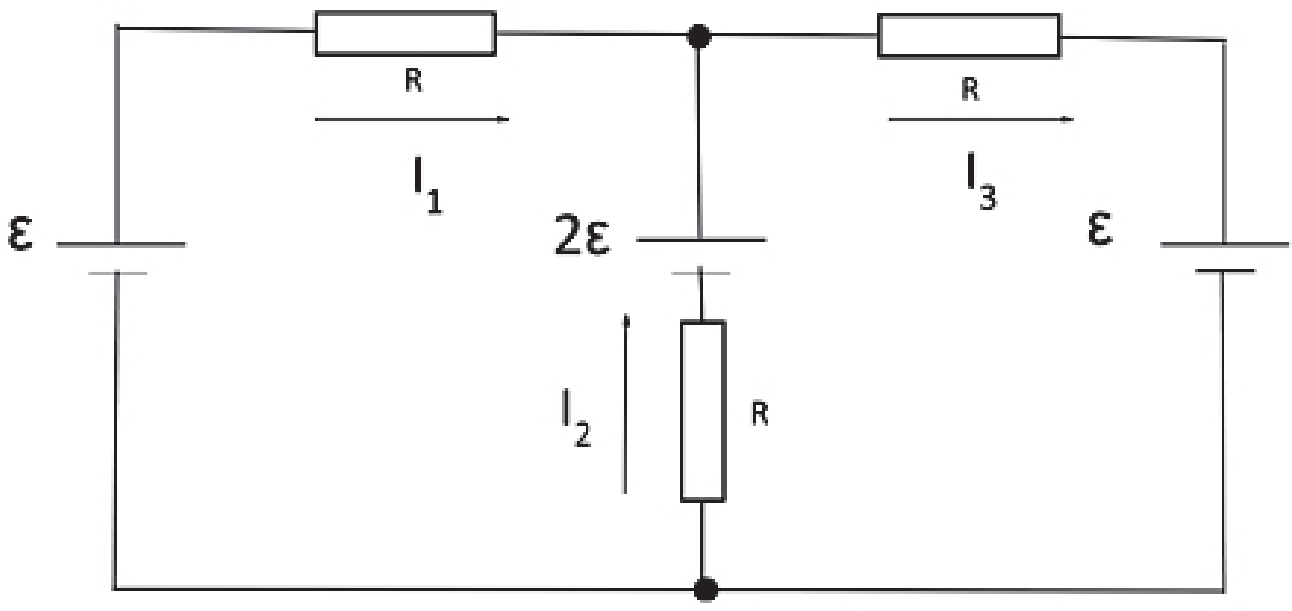

Considere o circuito abaixo:

As baterias das extremidades têm uma diferença de potencial igual a ε = 50V e a bateria central tem o dobro deste valor. Além disso, os resistores R são todos iguais a 10Ω.

Os valores, em ampères, das correntes elétricas I₁, I₂ e I₃ indicadas no circuito elétrico acima são, respectivamente,

A Lei de Ampere na forma integral é dada por:

$\oint \overrightarrow{B}.d\overrightarrow{l}=\mu .I_{env}$

Em situações que apresentam alto grau de simetria, essa lei pode ser facilmente aplicada para o cálculo da indução magnética em um ponto ao redor de uma corrente elétrica. Quando aplicada para um fio delgado, retilíneo, infinitamente longo, imerso no vácuo e percorrido por uma corrente contínua 𝐼_𝑓𝑖𝑜, o valor da indução magnética 𝐵 em um ponto a uma distância 𝑑 até o fio acaba sendo _____________ proporcional ao(à) _______________ laço amperiano circunferencial, em um plano transversal à direção do fio, dado por _____________ .

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.

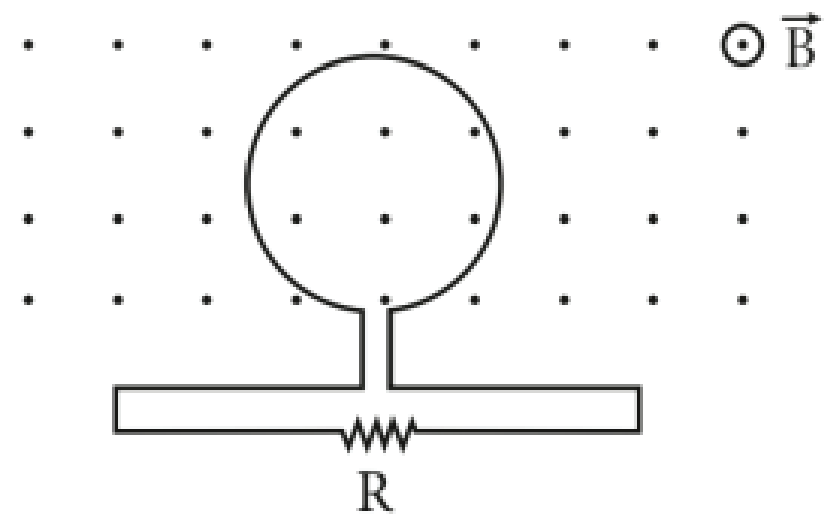

Uma espira condutora cuja área é igual a 0,08m2 está submetida a um campo magnético uniforme perpendicular ao plano da espira, como indicado na figura.

O campo magnético varia no tempo de acordo com a seguinte função B(t) = 2,0t em Tesla. Além disso, a espira está ligada a um resistor de 2,0mΩ.

De acordo com as premissas anteriores, podemos dizer que, entre os instantes de tempo 2,0 segundos e 8,0 segundos, a força eletromotriz média induzida é igual a ________________ volts, e o valor da corrente induzida é ________________ ampères no sentido ________________.

A alternativa que preenche, corretamente, as lacunas é

Um cabo elétrico de 10 mm de diâmetro tem resistência elétrica por unidade de comprimento de 0,001 Ω/m. e é revestido por uma camada de material plástico de 1 mm de espessura e condutividade térmica 0,20 W/m.K. O cabo vai ser utilizado em um ambiente cujo ar está na temperatura de 27 °C, com coeficiente de película de 10 W/m².K. Se o plástico usado suporta no máximo 177 °C sem se derreter, a opção que determina a máxima corrente elétrica que pode passar pelo cabo, em amperes, é:

Dados: ln6 = 1,79; ln5 = 1,61; ln2 = 0,69

Considere um chuveiro 220 V e potência 7.200 W, ligado em um circuito elétrico bifásico (2F+T) 220 V. Sabendo que este chuveiro possui duas posições de aquecimento, posição inverno e posição verão, assinale a alternativa que descreve o seu funcionamento.

Na figura acima, é possível observar o esquema de um circuito elétrico de tensão contínua. Considerando essa informação e a figura, assinale a alternativa que apresenta o valor da corrente elétrica que atravessa o resistor desse circuito.

A diferença de potencial elétrico da bateria de um carro é de 12 V. Se a resistência elétrica das mãos, braços e tronco de uma pessoa é de 4.000 Ω, qual deve ser a intensidade de corrente elétrica que circulará pelo seu corpo ao tocar com as mãos os terminais dessa bateria?

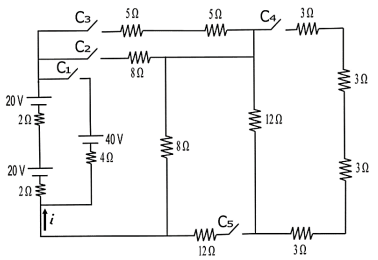

Um laboratorista montou um circuito elétrico composto por três geradores, resistores e cinco chaves, de acordo com o esquema abaixo. Dessa forma, poderia obter circuitos distintos à medida que abria e fechava determinadas chaves.

Com base no exposto, assinale a alternativa com o valor da corrente 𝒊 quando as chaves C2 e C4 estão abertas e as chaves C1, C3 e C5 estão fechadas.

Aos terminais de uma bateria de caminhão foi ligado um voltímetro ideal V (Figura a), que registrou uma ddp U de 24 V. Em seguida, o voltímetro foi substituído por um amperímetro ideal A (Figura b), que registrou uma corrente elétrica i de 60 A.

a) b)

A força eletromotriz E e a resistência interna r do gerador são, respectivamente:

Uma espira quadrada, com uma indutância desprezível, está sendo inserida dentro de uma região de campo magnético uniforme que se orienta para fora do plano da página, conforme Figura 5 abaixo. Durante esse movimento, ocorre a indução de uma corrente elétrica na espira devido à interação entre o campo magnético e a espira.

Figura 5

Com base nesse contexto, a corrente elétrica induzida terá sentido ______ na espira e a força magnética resultante atuará para ________.

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.

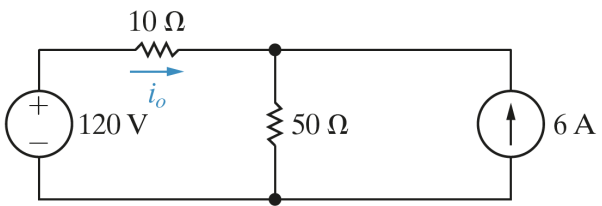

Analisando o circuito apresentado na figura a seguir, determine o valor absoluto da corrente 𝑖_𝑜.

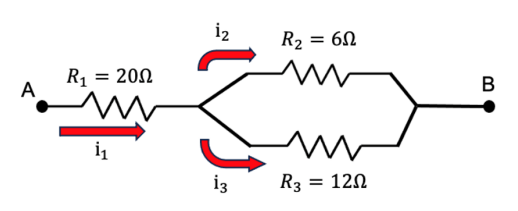

No circuito representado a seguir, a ddp entre os pontos A e B vale 144V.

Os valores, em ampères, das correntes elétricas i₁, i₂ e i₃ são, respectivamente:
