Questões de Concurso sobre Eletrodinâmica - Corrente Elétrica

Sobre a eletrodinâmica, assinale a alternativa incorreta:

A indicação do amperímetro A₁ é igual a 3 A.

Na figura, apresenta-se esquematicamente um circuito, alimentado em 110V, em que as resistências representam uma televisão (T) com potência de 100W, uma geladeira (G) com potência de 350W e uma cafeteira (C) com potência de 650W.

Nesse circuito, a corrente I vale

Um eletricista de veículos está usando um multímetro para medir a tensão da bateria de um carro. O multímetro tem uma escala de tensão DC representada pelo símbolo "V=". No entanto, o eletricista acidentalmente ajusta o multímetro para a escala representada pelo símbolo "V~". Qual das seguintes afirmações é verdadeira?

É chamado de valor eficaz da corrente alternada, I_ef, a intensidade da corrente alternada que corresponde a intensidade de uma corrente contínua e que produz a mesma dissipação de energia nas mesmas condições e no mesmo intervalo de tempo ΔT. Sendo I_max a corrente máxima gerada pela corrente alternada, é correto afirmar que a intensidade I_ef pode ser expressa como:

Em um circuito paralelo, como a corrente total se compara à corrente em cada ramo?

Uma corrente elétrica que percorre um condutor gera, em torno desse condutor, um campo magnético com direção determinada pela regra da mão esquerda.

Um fio condutor retilíneo e longo transporta uma corrente elétrica constante. Um campo magnético é gerado ao redor do fio devido à corrente elétrica. Considerando a Lei de Ampère e a regra da mão direita para determinar a direção do campo magnético, qual o comportamento do campo magnético em relação ao fio?

Muitos animais, sendo a maioria de água doce, podem produzir corrente elétrica, tendo desenvolvido uma capacidade de se comunicar, se defender e encontrar alimento por meio da eletricidade (Fonte: https://www.nationalgeographicbrasil.com/animais/2021/05/animais-selvagens-utilizam-a-eletricidade-de-formas-chocantes). A enguia elétrica adulta, por exemplo, pode gerar 860 volts de energia. Supondo que, em uma reação de defesa a um predador, a enguia gere uma corrente de 2A e tensão de 860V, a potência gerada por este animal foi:

A fonte fornece ao circuito uma corrente com valor maior que 2,5 A.

Existem alguns dispositivos de segurança utilizados em circuitos elétricos. Um, em específico, detecta tanto eventuais fugas de corrente, como curtos-circuitos e sobrecargas, desligando a energia e protegendo usuários de choques elétricos fatais. O dispositivo citado é o:

A lei fundamental usada para calcular a corrente, a tensão e a resistência em um circuito é a Lei de:

Analise a figura abaixo.

À figura acima representa um circuito elétrico. Assim, o valor da corrente elétrica é:

Dados: U=12V; R₁=R₂=20 $\Omega$ e R₃=10 $\Omega$ .

Assinale a alternativa que apresenta os dois tipos de corrente elétrica.

Considerando o Texto 04, analise as afirmações a seguir:

I- As ideias descritas como a de “duas correntes que se opõem” são incompatíveis com o modelo científico de circuito, já que não pressupõe que seja formado um caminho fechado.

II- As dificuldades de explicações apresentadas se mostram importantes pontos de partida para o planejamento de intervenções acerca de corrente elétrica.

III- Uma vez que muitos termos são utilizados indistintamente, são perdidas as características essenciais de corrente elétrica, tais como fluir, ter uma direção de percurso, ser constituída de cargas.

É CORRETO o que se afirma em:

Um engenheiro projeta um eletroímã para ser usado em um sistema de reciclagem para separar materiais ferrosos de outros detritos. O núcleo do eletroímã é feito de ferro, e ele será enrolado com um fio condutor por 500 voltas. A corrente que passa pelo fio é de 2 A. Sabendo que o engenheiro quer maximizar a força magnética do eletroímã, quais ações ele pode realizar para aumentar a força magnética do eletroímã?

Os bisturis eletrônicos utilizam uma corrente de alta frequência para cortar tecidos. Se um bisturi opera com uma corrente de 1,5 A e a resistência do tecido é de 50 Ω, qual é a potência gerada pelo bisturi?

Considere dois fios retilíneos e paralelos, separados por uma distância a e percorridos por correntes idênticas de sentidos opostos. O campo magnético resultante dos dois fios, no ponto médio do segmento de reta que os une é de 4 mT. Assinale a alternativa que corresponde à intensidade do campo magnético resultante dos dois fios, num ponto P, localizado à mesma distância a de cada um dos fios:

O trecho A-B do circuito abaixo está sendo percorrido por uma corrente elétrica de 3A. Qual é a diferença de potencial entre os pontos A e B?

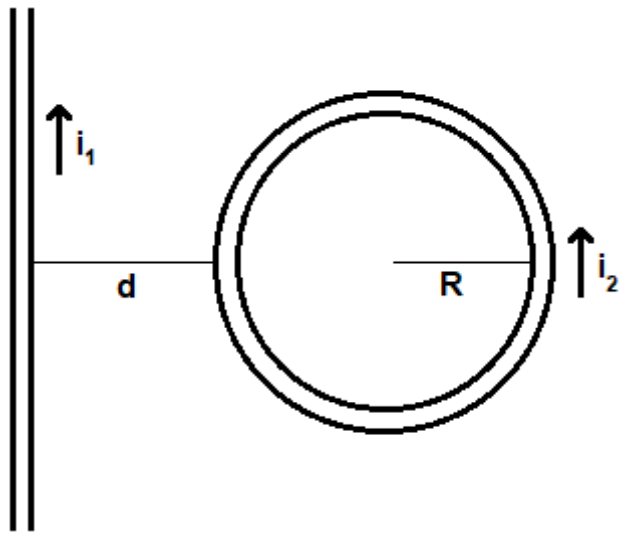

Um fio condutor retilíneo e uma espira circular condutora de raio R são posicionados no mesmo plano a uma distância d um do outro. A corrente elétrica 𝒊_𝟏 percorre o fio retilíneo, no plano da folha, de acordo com a ilustração, e a corrente elétrica 𝒊_𝟐 percorre a espira no sentido anti-horário, também no plano da folha. Ambas possuem o mesmo módulo. Considere que a orientação saindo do plano da folha tem sinal positivo e que a orientação entrando no plano da folha tem sinal negativo. Sabendo que todas as medidas estão no SI, que a distância entre o fio retilíneo e a espira circular também vale R, de tal modo que a distância entre o fio retilíneo e o centro da espira circular seja de 2R, qual deve ser o valor do raio da espira para que o campo magnético resultante no centro da espira seja de $\frac{1-2\pi }{2\pi }$ T?
