Questões de Concurso sobre Eletromagnetismo

Determine o valor em μF da capacitância equivalente entre os pontos a e b da associação de capacitores abaixo:

Obs.: C = 30μF

Suponha que em uma região limitada do espaço tridimensional exista um vetor campo magnético dado por $\overrightarrow{B}$ = [8($\hat{i}$ + $\hat{J}$ + $\hat{k}$)][𝑚𝑇]. Uma carga de prova 𝑞 = −6 𝑚𝐶 é lançada nessa região de campo com um vetor velocidade $\overrightarrow{V}$ = [2($\hat{i}$ +$\hat{J}$)][𝑚/𝑠].

Imediatamente após o lançamento, o valor do módulo da força magnética experimentada pela partícula eletricamente carregada é:

Em um circuito 𝐿𝐶 série, os valores nominais do indutor e do capacitor são 50 𝑛𝐻 e 5 𝑝𝐹, respectivamente. No instante de tempo 𝑡 = 0 𝑠, toda a energia encontra-se armazenada no capacitor, que possui uma carga de 2,5 µ𝐶. Assinale a alternativa que representa, aproximadamente, a menor quantidade de tempo possível para que toda a energia esteja armazenada, exclusivamente, no indutor.

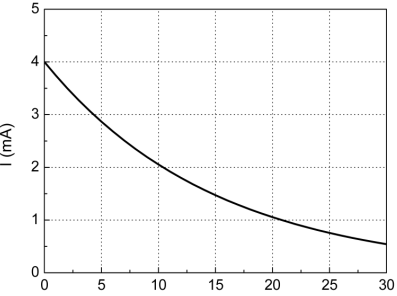

Uma fonte de tensão contínua e ideal de 60 𝑉 é conectada em série com um resistor e um capacitor, inicialmente descarregado. No gráfico a seguir, pode-se visualizar o comportamento da corrente em função do tempo do circuito em questão.

tempo (ms)

Considere: 𝑙𝑛(0,70) ≈ −0,36; 𝑙𝑛(0,60) ≈ −0,51; 𝑙𝑛(0,50) ≈ −0,69; 𝑙𝑛(0,25) ≈ −1,4.

O intervalo de tempo aproximado para que o capacitor esteja, pelo menos, 99% carregado é:

Um circuito 𝑅𝐿𝐶 série é alimentado por uma fonte de tensão alternada, 𝑣₁ (𝑡) = 20cos(𝜔𝑡), conforme ilustração abaixo. Os valores nominais de 𝑅₁, 𝐿₁ e 𝐶₁ são 5 Ω, 30 𝑚𝐻 e 3 µ𝐹, respectivamente.

Assinale a alternativa que corresponde ao valor aproximado da frequência de ressonância deste circuito.

Aenergia eletromagnética pode ser ordenada de maneira contínua em função de seu comprimento de onda ou de sua frequência, sendo essa disposição denominada de espectro eletromagnético.

A região denominada de ultravioleta (UV) é caracterizada por

Duas esferas condutoras idênticas de carga q = 2,0 $\mu$C estão penduradas em fios não condutores de comprimento D = 30,0 cm, conforme apresentado na figura abaixo. Se o ângulo entre os fios vale $\theta$ = 90°, qual é o valor das massas das esferas?

Dado: constante dielétrica k = 9,0 x 10⁹ N.m²/C²; aceleração da gravidade g = 10,0 m/s²

Ao redor de um cilindro de massa $m$. raio a e comprimento $b$, são enroladas simétrica e longitudinalmente N espiras. Estas são dispostas paralelamente a um plano inclinado onde se encontra um cilindro, que não desliza devido ao atrito com a superfície do plano. Considerando a existência de um campo magnético uniforme e vertical $\overrightarrow{B}$ na região, assinale a intensidade da corrente $i$ que deve circular nas espiras para que o conjunto permaneça em repouso na posição indicada pela figura.

Os elétrons livres que existem em um fio de cobre se movem em direções aleatórias com velocidades superiores a 1.000.000 m/s. Se elétrons de condução passarem em um plano imaginário perpendicular a um fio de cobre, podemos afirmar que tem-se uma corrente elétrica nesse fio?

A figura abaixo apresenta um circuito com uma configuração clássica para um amplificador operacional.

O tipo de configuração representada na figura corresponde a um amplificador
