Questões de Concurso sobre Eletromagnetismo

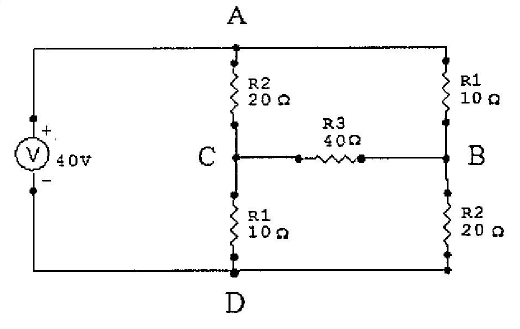

Calcule o valor de V_AB, Pot (AB) e l₃, representados no esquema abaixo. respectivamente, e assinale a opção correta.

Curiosamente, os pássaros conseguem pousar sobre fios elétricos, encapados ou não, sem levar choque. Aparentemente, causa grande espanto quando analisado, pois quando um fio desencapado é tocado libera grande descarga elétrica. Por que os pássaros não tomam choque elétrico quando pousam em fios de alta tensão?

A figura ao lado mostra um croqui de experimento comum em feiras de ciências. O arranjo é um circuito simples em que são utilizados 4 (quatro) limões como baterias. Cada limão gera 1,5V e possui resistência interna desprezível, e, associado em série, tem-se um LED (Light EmittingDiode) na cor vermelha, que possui uma queda de tensão de 2,0V e corrente máxima de 40mA. Para fazer o LED funcionar de forma correta, deve-se associar em série um resistor de resistência R. Desprezando-se a resistência interna do LED, qual o valor de R?

Os aparelhos elétricos das nossas residências são construídos para funcionarem com tensões específicas. Quando a tensão fornecida pela rede de distribuição da fonte é diferente da tensão especificada pelos fabricantes dos aparelhos é necessário que exista um transformador de tensão. O transformador é um dispositivo que pode elevar ou rebaixar a tensão. Esse dispositivo consiste basicamente por um núcleo e duas bobinas, denominadas de primário e secundário. O rendimento nos transformadores é em torno de 98%, essa queda de potência ou energia da ordem de 2% deve-se aos seguintes fatores:

I. Aquecimento dos enrolamentos (Lei de Joule-Lenz).

II. Histerese magnética do núcleo que é fabricado com material paramagnético.

III. Correntes induzidas no núcleo ferromagnético que criam correntes de Foucault.

IV. Processos de magnetização que ocorrem no núcleo do transformador que é fabricado com material paramagnético.

Marque a alternativa que apresenta a sequência correta quanto às afirmações acima:

Ao se carregar uma bateria, uma carga total de 3 x 10³ C é transportada de um polo para outro, entre os quais existe uma diferença de potencial de 12 V. Qual é a quantidade de energia armazenada na bateria?

Na aula de física, o professor discute com seus alunos a associação de resistores apresentada na figura. Ela é formada por 5 resistores idênticos, ligados à fonte de tensão V.

Durante o experimento, o resistor R₃ queima, e, como resultado da medida da intensidade da corrente elétrica que atravessa o resistor R₁, foi obtido valor igual a 4 A.

A medida da intensidade da corrente elétrica que atravessará os resistores R₂, R₄ e R₅ será, em ampères, respectivamente, igual a

Sabendo que um fio horizontal retilíneo, feito de cobre, é Observe a figura abaixo: percorrido por uma corrente i = 44 A e que a densidade linear do fío é 48 g/m, determine o menor campo magnético B capaz de manter o fio suspenso, ou seja, em SET equilíbrio com a força gravitacional e assinale a opção correta.

Dado: g=9,8 m/s²

Considere dois condutores, 1 e 2, de mesmo material, sendo o comprimento do fio 1 igual a três quartos do fio 2, e o diâmetro do fio 1 igual à terça parte do fio 2.

Se submetidos a uma mesma tensão elétrica, a razão entre as intensidades das correntes elétricas 1 e 2 será:

O desperdício de energia acontece de muitas formas e os aparelhos ligados em modo de espera (stand-by) são responsáveis pelo aumento do consumo de eletricidade nas residências. Supondo que um micro-ondas mantido em modo de espera dissipe uma potência de 20 watts, que o custo do quilowatt-hora é de R$ 1,50 e que o aparelho foi mantido nesse modo durante 720 horas, o consumo de energia será, em reais, de:

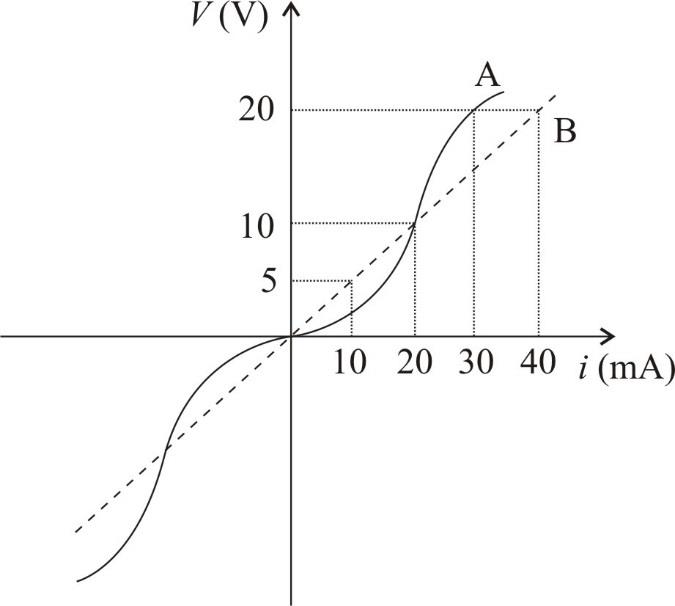

As propriedades elétricas de dois resistores A e B foram investigadas, e os dados obtidos para eles foram dispostos na forma de um gráfico V x i, em que V é a tensão aplicada e i é a corrente elétrica que por eles circula. As curvas para os resistores A (linha cheia) e B (linha tracejada) são apresentadas na figura ao lado.

Com base nos dados apresentados, considere as seguintes afirmativas:

1. O resistor B é ôhmico.

2. Os resistores têm resistências iguais quando submetidos a uma tensão de 10 V.

3. A potência dissipada pelo resistor A quando submetido a uma tensão de 20 V vale 0,6 W.

4. O resistor B apresenta uma resistência de 50  quando submetido a uma tensão de 5 V.

Assinale a alternativa correta.
