Questões de Concurso sobre Eletromagnetismo

Um circuito RC é formado por uma ligação em série de um resistor de 2,5 kΩ com um capacitor de 5,0 μF, e uma fonte de tensão de $\xi$ = 110 V.

Qual é a constante de tempo e o valor da carga máxima adquirida no capacitor?

Considere um fio de 4,50 m de comprimento e raio igual a 0,5 mm. Uma fonte DC é conectada entre as extremidades desse fio e aplica-se uma diferença de potencial de 5,50 V. A corrente resultante nesse fio é igual a 15,6 A. O valor da resistividade do fio é, aproximadamente, igual a

Considere Π = 3,14

Considere as seguintes afirmativas relacionadas aos sistemas elétricos de potência.

I. No circuito equivalente de uma linha de transmissão, a resistência está em série com a capacitância.

II. O relé Buchholz é instalado em transformadores de potência com a finalidade de proteção contra subfrequência.

III. Em uma rede de distribuição aérea, os cabos sujeitos apenas à ação do seu próprio peso formam uma curva chamada catenária.

IV. Numa linha de transmissão, são utilizados cabos de alumínio com alma de aço devido aos maiores vãos entre as torres.

Dentre as afirmativas, estão corretas

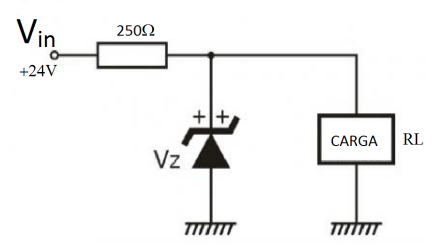

Considere o Diodo Zener com as seguintes características fornecidas pelo fabricante:

1. Máxima potência dissipada pelo encapsulamento PZ(max) = 500mW.
2. Corrente mínima de de Zener Iz = 0,5mA.
3. Tensão de Zener Vz =12V.

Supondo que o Diodo Zener esteja funcionando corretamente para a regulação de carga, calcule os valores aproximados de mínimo e máximo admissíveis para a carga resistiva RL.

Os valores obtidos foram, respectivamente

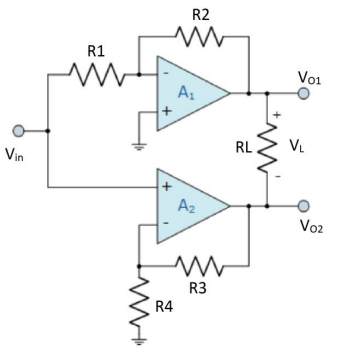

Considere a implementação utilizando dois amplificadores operacionais onde R1 = 100 ; R2 = 900 ; R3 = 1000 e R4 = 10k. Para a entrada senoidal Vin = 12V rms, o valor da tensão de pico na carga VL é de

Considerando um fio de cobre que é percorrido por uma corrente elétrica contínua e constante, num intervalo de tempo de 12 s uma seção reta do fio é atravessada por uma quantidade de carga elétrica de 48 C. Qual a intensidade de corrente elétrica no fio?

Um transformador tem 550 espiras no primário e 1100 espiras no secundário. Sua tensão de primário é de 110V. Para calcular a tensão do secundário usa-se a fórmula:

Onde: .

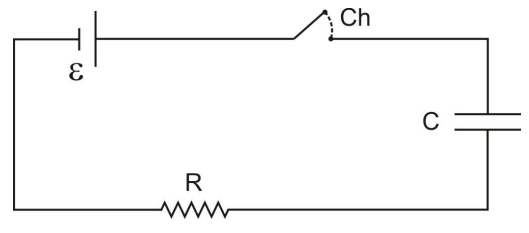

O circuito elétrico esquematizado a seguir é constituído de uma bateria de resistência interna desprezível e fem ε, de um resistor de resistência elétrica R, de um capacitor de capacitância C, inicialmente descarregado, e de uma chave Ch, inicialmente aberta.

Fecha-se a chave Ch e aguarda-se o capacitor carregar.

Quando ele estiver completamente carregado, pode-se afirmar que a razão entre a energia dissipada no resistor

(E_R) e a energia acumulada no capacitor (E_C), $\frac{E_R}{E_c}$ , é

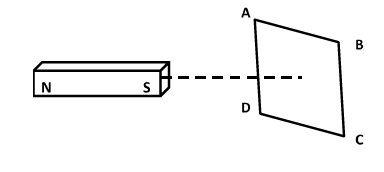

Um professor de física propõe aos alunos uma atividade na qual um ímã aproxima-se de uma espira retangular, como indicado na figura a seguir.

Alguns alunos fazem algumas observações sobre o experimento:

Ana: A espira está repelindo o ímã e nela é gerada uma corrente elétrica induzida no sentido DCBA.

Danilo: A corrente induzida na espira ocorre no sentido ABCD e não há variação do fluxo magnético dentro da espira.

Mateus: Após o ímã passar em linha reta pela espira, a corrente induzida ocorrerá no sentido ABCD.

Sobre as observações feitas

Uma partícula carregada ao entrar em um campo magnético percorre uma trajetória circular que pode ter o sentido horário ou anti-horário. Sobre a velocidade de movimento dessa partícula, pode-se afirmar que
