Questões de Concurso sobre Óptica

O Exploratorium é um museu em São Francisco, nos Estados Unidos, que permite aos visitantes explorar o mundo através da ciência, da arte e da percepção humana. Sua missão é criar experiências baseadas em questionamentos que transformem o aprendizado em todo o mundo.

Disponível em: https://en.wikipedia.org/wiki/Exploratorium. Acesso em: 24 maio 2022 (adaptado).

Analise as imagens a seguir, formadas pelo espelho côncavo gigante desse museu.

Imagem 1

Disponível em: https://www.sfgate.com/opinion/article/ Exploratorium-to-the-bay-and-beyond-4433930.php.Acesso em: 28 maio 2022.

Imagem 2

Disponível em: https://www.nytimes.com/2013/04/18/science/ in-new-home-exploratorium-widens-its-interactive-appeal.html. Acesso em: 28 maio 2022.

Considerando essas imagens, assinale a alternativa correta.

Um espelho côncavo forma uma imagem real situada a uma distância três vezes maior do que a do objeto ao espelho. O espelho é movido 10 cm ao longo de seu eixo principal e mais uma vez uma imagem nítida do objeto é obtida. Desta vez, a distância da imagem é duas vezes maior que a do objeto. Encontre a distância focal do espelho.

Observe a figura abaixo e assinale a opção que representa a aberração de lentes de MEV nela representada.

A difração da luz é um capítulo interessante quando estudado além dos limites da óptica geométrica. Quando um feixe de ondas luminosas planas incide sobre uma placa dotada de uma fenda simples, ocorre o fenômeno da difração que pode ser denominada de difração de Fresnel ou de Fraunhofer. A diferença entre ambas consiste na distância em que um anteparo paralelo é colocado. Se o anteparo estiver

Para a realização de uma aula prática de citologia, o professor titular da disciplina solicita que o técnico do laboratório desmonte um microscópio óptico comum e deixe separado em uma bancada os componentes do conjunto óptico que compõem o aparelho. Atendendo à solicitação do professor, o técnico deverá colocar na bancada destinada aos elementos ópticos, os seguintes componentes:

A óptica de raios, também conhecida como óptica geométrica, não leva em consideração o caráter ondulatório da luz, nem a sua polarização. Nestas condições, efeitos como difração e interferência não se evidenciam. Do ponto de vista da ótica, entende-se como meio homogêneo aquele que:

Um dos defeitos da visão é aquele em que a superfície frontal do olho ou cristalino, no interior do olho, é curvado em certa direção, distorcendo a imagem. Esse defeito é

A figura B ilustra o princípio de Huygens aplicado a uma frente de onda que atinge um espelho.

No vácuo, a luz se propaga em linha:

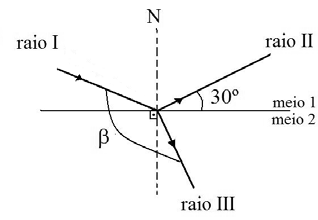

Um raio de luz monocromático (raio I) incide sobre a superfície plana de separação entre dois meios homogêneos e transparentes, parte do raio é refletido (raio II) e parte é refratado (raio III). O meio 1 é o ar (índice de refração igual a 1) e no meio 2 tem-se o valor da velocidade da luz igual a $\sqrt{3}$ . 10⁸ m/s. O raio II forma com a superfície de separação um ângulo de 30º, conforme pode ser observado na figura a seguir. Determine, em graus, o ângulo β que é formado entre o raio refratado e o raio incidente.

Sendo que:

- N é reta normal aos meios; e

- a velocidade da luz no ar tem valor igual a 3 . 10⁸ m/s.

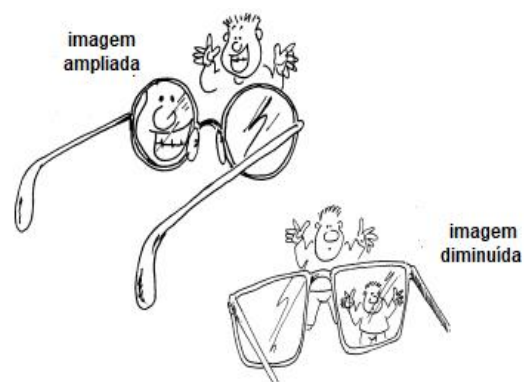

No livro do Grupo de Reelaboração do Ensino de Física, são mostradas duas figuras de imagens em dois tipos de óculos: imagem ampliada e imagem diminuída.

É correto afirmar que, respectivamente, os óculos são para os seguintes defeitos da visão:

Considerando-se que um objeto se afaste em relação a um espelho plano com uma velocidade de módulo V igual a 2 m/s, como mostrado na figura seguinte, e que o espelho esteja em repouso em relação à Terra, é correto afirmar que a velocidade da imagem conjugada pelo espelho tem módulo igual a 4 m/s em relação ao objeto.

Microscópios compostos são sistemas ópticos que utilizam dois elementos básicos, uma lente objetiva convergente e uma lente ocular divergente.

Uma forma de correção da miopia é o uso de óculos com lentes convergentes.

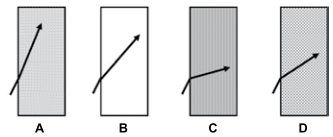

Observe a figura a seguir que representa um raio de luz propagando do ar para vários meios.

A classificação, de acordo com o índice de refração do meio, de maior para menor é:

Um raio de luz monocromática atravessa três meios homogêneos e transparentes x, y e z, de índices de refração respectivamente iguais a n_x, n_y e n_z, tal que n_x < n_y < n_z. O raio de luz incide na superfície que separa os meios x e y formando um ângulo θ com a reta normal a essa superfície e emerge na superfície que separa os meios y e z formando um ângulo δ com a reta normal a essa superfície, como mostra a figura.

Sabendo que as superfícies que separam os meios x e y e os meios y e z são planas e paralelas, para um dado ângulo de incidência θ, o ângulo δ com que o raio emerge depende

Quando a luz se propaga em meios homogêneos e transparentes, podem ser observados três comportamentos fundamentais para a compreensão de muitos fenômenos. São os princípios da óptica geométrica:

O microscópio óptico comum é constituído por uma parte mecânica, que estrutura o aparelho, e uma parte óptica, que contém sistemas de lentes. Existem muitos tipos de aparelhos, desde o microscópio simples com uma lente, até muitos arranjos de lentes em microscópios compostos. Entender o papel dessas lentes fornece um entendimento básico da microscopia. Quais tipos de lentes possuem as seguintes características: promovem a primeira ampliação da imagem, possuem capacidade de ampliação determinada e podem funcionar com ou sem a adição de líquidos que mudam o índice de refração da luz?

Sobre as Leis da Reflexão, tem-se o seguinte:

Num instrumento óptico, a distância focal da lente objetiva é de 2,0 cm e a distância focal da lente ocular é de 5,0 cm. A distância entre a lente objetiva e a lente ocular é de 30,0 cm. A ampliação geral quando o olho estiver relaxado é:
