Questões de Concurso sobre Topografia

Deseja-se demarcar no campo a curva de nível inteira de valor igual a 817,00 m a partir de um ponto de altitude conhecida igual a 814,962 m. Considerando que o processo será realizado a partir de um nivelamento geométrico e que a leitura sobre a mira localizada sobre o ponto de altitude conhecida é igual a 2746 mm, calcule o valor que deverá ser lido na mira a vante (L_V) para localizar a curva desejada sobre o terreno.

O Posicionamento por Ponto Preciso (PPP) requer fundamentalmente o uso de:

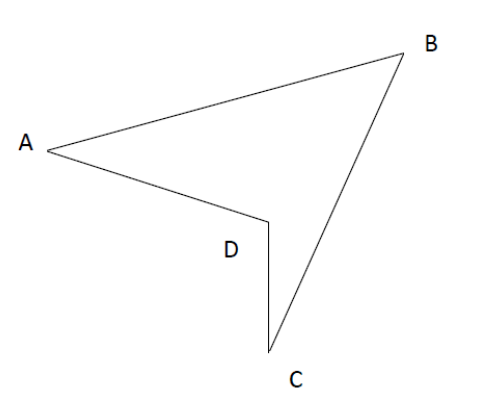

A partir dos dados fornecidos, o Rumo da direção AB, é igual a:

Angulo interno em A = 51º 16’00”

Angulo interno em B = 36º 22’00”

Angulo interno em D = 221º 37’56”

Rumo CD = 08º 10’00” NW

Marque qual o equipamento de topografia utilizado para medir alturas, distâncias e ângulos horizontais/verticais:

Em um levantamento topográfico planimétrico, realizou-se a medida de uma propriedade rural contendo o perímetro de 14.000 m. A planta foi impressa em uma escala 1:5000. É correto afirmar que a representação em planta desse perímetro possui

Todas as características abaixo representam elementos caracterizadores de mapas, exceto:

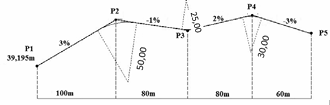

Calcule a cota do ponto P5 e assinale a alternativa correta.

O Sistema de Posicionamento Global (GPS) com a constelação NAVSTAR (Navigation System With Timing and Ranging) é o principal método utilizado pelas áreas de topografia, geodésia, aerofotogrametria, navegações aéreas e marítimas e geoprocessamentos de dados.

Sobre o GPS, é INCORRETO afirmar:

Um homem, cujo nível de visada está 1,65 m acima do terreno, está parado em uma praia. Ele pode ver o topo de um farol ao nível do mar. Negligenciando-se os efeitos de maré e de onda, qual é a altitude do farol se ele está a 29 km de distância?

A técnica para medição angular, que consiste em utilizar diferentes partes do limbo a fim de destacar prováveis erros que podem ocorrer na sua graduação, sendo, principalmente, ou da excentricidade do eixo óptico ou erro de inclinação do eixo horizontal, é:

Referente às superfícies de referência para representação da superfície terrestre, analise as assertivas abaixo:

I. O elipsoide de revolução é definido como a rotação de uma semielipse em torno do seu eixo menor com raio constante.

II. O Plano Topográfico local é um sistema de projeção cônica e afilática com limitação de aplicação de, aproximadamente, 50 km, a partir de sua origem.

III. A esfera tem aplicações para dados astronômicos para obtenção de coordenadas geográficas por meio de latitudes e longitudes geográficas.

IV. O modelo geoidal se aproxima da superfície terrestre, definido como uma superfície equipotencial do campo de gravidade.

Quais estão corretas?

Analise a afirmativa a seguir.

Possui como objetivo apresentar referências sobre uma determinada área. São necessárias para nortear militares, geógrafos, geólogos entre outros profissionais. Fornecem informações quanto ao relevo, hidrografia, entre outros elementos e sua utilização em sala de aula permite aos alunos uma melhor percepção de uma determinada área ou paisagem.

A afirmativa faz referência ao:

Sabendo-se que a cidade do Rio de Janeiro está localizada no fuso 23, é correto afirmar que ela está referenciada ao meridiano central 45°00’.

O memorial descritivo deve conter as coordenadas dos vértices identificados em código sequencial, azimutes e distância horizontal entre base e vante, além da descrição ponto por ponto de acordo com a sequência do caminhamento, identificando, também, os confrontantes ao longo dos limites.

Preencha corretamente as lacunas da afirmação a seguir.

Para realizar um nivelamento trigonométrico, o topógrafo utiliza os instrumentos ____________ e ____________ na medição de campo.

A sequência que preenche corretamente as lacunas é:

Preencha corretamente as lacunas do texto a seguir sobre desenho técnico.

“Para desenhar e interpretar as ________________ é necessário que os dois ________________ de projeção sejam representados em uma única superf ície ________________. Isto é obtido fazendo-se com que um dos planos seja rebatido sobre o outro, em um giro de 90° em torno da linha de terra (LT). O resultado desse processo é denominado ________________.” (MICELI; FERREIRA, 2004)

A sequência que preenche corretamente as lacunas do texto é:

Se a distância inclinada vale 50 m, o azimute vale 90°, o ângulo zenital vale 90° e as coordenadas do ponto de estação valem: X (este) = 0 m e Y (norte) = 10 m, então a coordenada Y do ponto visado vale:

Assinale a alternativa que preencha corretamente as lacunas.

“A estação livre é o método para obtenção da posição da estação ocupada a partir de observações à no mínimo ______ pontos, sendo recomendados _____ ou mais pontos para o melhor ajustamento.”

Assinale a alternativa que apresenta o equipamento e a sequência correta de etapas do método utilizado para a produção de curvas de nível de uma área com cerca de 1 ha em que será implantado determinado projeto.

Em um desenho topográfico digital, a distância planimétrica ou horizontal entre dois pontos vale 80, enquanto a distância altimétrica ou vertical entre esses dois pontos vale 60.

Portanto, a distância inclinada (3D) entre os dois pontos vale:
