Questões de Concurso sobre Topografia

Marque o tipo de levantamento topográfico corresponde ao conjunto de procedimentos empregados na obtenção da representação gráfica da projeção horizontal do terreno (planta) e das diversas particularidades dessa superfície, sejam naturais ou artificiais. Trabalha essencialmente com ângulos e distâncias horizontais:

Em um mapa de curvas de nível, quanto maior for o espaçamento entre duas linhas adjacentes, o terreno terá menor:

O sistema GPS consiste em três segmentos:

Com o objetivo de locar uma curva horizontal, estaca por estaca, um topógrafo instalou seu teodolito no ponto PC da curva, de forma a obter um alinhamento com a direção tangente da curva. Em seguida, foi percorrendo estaca por estaca da curva, visando seus respectivos ângulos e medindo as distâncias.

Esse método de locação de curva é denominado locação por:

Em desenho topográfico, o esboço gráfico de um terreno, realizado com traços breves e sem escala, com o objetivo de facilitar a identificação de detalhes, é denominado:

Se a distância horizontal entre dois pontos vale 3 cm no desenho e 600 m no terreno, então a escala do desenho vale:

O princípio básico do posicionamento GNSS por ponto (absoluto) consiste em:

Por meio delas é possível a representação do relevo em diferentes partes do terreno, ajudando os profissionais a escolher áreas apropriadas para diferentes usos. Quando falamos em produção das curvas de nível, esta pode ser feita tanto através do levantamento topográfico convencional, quanto pela fotogrametria. De toda forma, seja pelo método tradicional ou aerofotogramétrico, será necessário a criação de um modelo digital do terreno (MDT), contendo todas as informações do local trabalhado. Por sua simplicidade e facilidade de reprodução, o uso de curvas de nível é a forma mais comum de se documentar o relevo na construção civil.

https://www.geosensori.com.br/2019/05/20/ curvas-de-nivel-ponto-crucial-em-um-projeto/

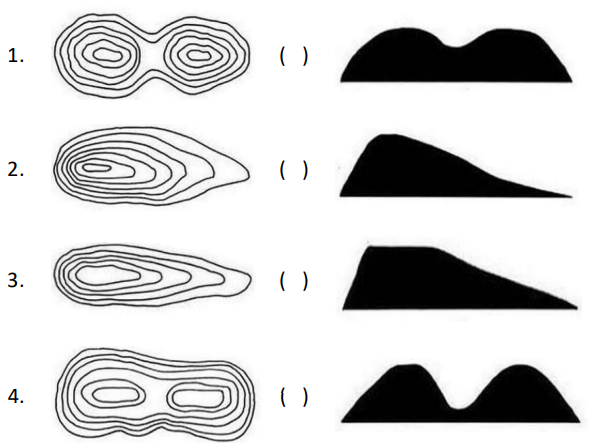

De acordo com a técnica de mapeamento apresentada, relacione as curvas de nível apresentadas a seguir a seus respectivos perfis de relevo.

Assinale a opção que indica a relação correta, na ordem apresentada.

Foi realizado o levantamento planimétrico de um lote urbano a partir do posicionamento do Sistema Global de Navegação por Satélite (GNSS), utilizando como referência um marco pertencente a Rede Brasileira de Monitoramento Contínuo (RBMC). Após o rastreio e o processamento desses dados, foram obtidas as coordenadas absolutas da testada do lote em UTM: E1 = 195719, N1 = 8940847, E2 = 195731 e N2 = 8940852. Considerando que as coordenadas estão em metros, localizadas no fuso 25º e meridiano central -33º, a testada desse lote corresponde a

Preencha corretamente as lacunas do texto a seguir sobre a terraplenagem.

“A operação de terraplenagem objetiva a retirada de materiais situados acima do _________, dando origem aos _________ e ao preenchimento de _________ formando os _________, resultando, juntamente com a superestrutura, uma _________ adequada ao movimento de veículos.” (ANTAS et al., 2010)

A sequência que preenche corretamente as lacunas do texto é:

Em um dado levantamento topográfico planimétrico, sabe-se que o triângulo ABC tem rumos de A para B de 81º56’NE, de B para C igual a 11º52’SE e de C para A igual a 72º27’NW. Considerando A, B e C os vértices do triângulo, assinale a alternativa que indica os respectivos ângulos internos desses vértices.

Segundo Fitz, o conhecimento das curvas de nível de uma área qualquer é de fundamental importância para o traçado e a compreensão da estrutura de um modelado e principalmente para se ter uma percepção mais visível do comportamento do relevo em uma determinada região, é aconselhável a realização de perfis topográficos ao longo da região. Sobre o exposto e os procedimentos para traçar um perfil topográfico, analisar os itens abaixo:

I. O local apropriado para o estabelecimento de uma linha que una dois pontos no terreno, a fim de oferecer uma visualização bastante satisfatória do comportamento do modelado, deve ser sempre do centro da curva de nível até a borda da curva de maior índice.

II. Traçar o alinhamento no local estabelecido, com uma régua comum, marcando os pontos notáveis, como, por exemplo, curvas de nível, limites de uma bacia hidrográfica, rios e estradas.

III. Em um papel milimetrado, devem ser transferidos os alinhamentos, preferencialmente na mesma escala da carta utilizada, como eixo horizontal.

IV. Colocar título, escalas horizontais e verticais, rumo do alinhamento, fonte e data.

Estão CORRETOS:

O método gráfico de Bruckner apresenta uma distribuição eficiente do material escavado. Em relação às características desse método é correto afirmar:

Analise o texto abaixo:

Pela .......................... acidentada, peculiar da região, Videira possui muitos .......................... naturais como: rios, .......................... e áreas verdes.

Assinale a alternativa que completa corretamente as lacunas do texto.

Assinale a alternativa que apresenta o que é a Toponímia.

O princípio da vizinhança é a regra básica da geodésia que deve ser aplicado a topografia, estabelecendo que cada ponto novo determinado deve ser amarrado ou relacionado a todos os pontos vizinhos mais próximos já determinados, para que haja uma otimização:

Sobre métodos de medição de distâncias horizontais, analisar os itens abaixo:

I. A taqueometria é um método indireto, consistindo basicamente no emprego de um teodolito que possui linhas de vista convergentes e uma régua graduada.

II. A aplicação de raios infravermelhos ou de laser não permite o cálculo com precisão de distâncias de 2km, por exemplo.

III. Os telêmetros mecânicos ou ópticos são aparelhos que aplicam o princípio da mira de base ao contrário.

Está(ão) CORRETO(S):

De acordo com as normas técnicas de georreferenciamento de imóveis rurais, no posicionamento relativo estático, tanto o(s) receptor(es) do(s) vértice(s) de referência quanto o(s) receptor(es) do(s) vértice(s) de interesse devem permanecer estáticos durante todo o levantamento, sendo que o tempo mínimo de coleta irá variar de acordo com a linha de base. Sabendo-se que a linha de base de um levantamento é de 50 km, qual o tempo mínimo de coleta de dados?

Considere a seguinte planilha de campo de um nivelamento geométrico.

A partir dessas informações, pode-se afirmar que

A planta topográfica é a representação gráfica de uma parte limitada da superfície terrestre, sobre um plano horizontal local, para fins específicos, na qual não se considera a curvatura da Terra em são em escalas maiores que
