Questões de Concurso sobre Topografia

Em um município situado no extremo oeste do Estado de São Paulo, em terrenos arenosos do Planalto Ocidental, uma escavação resultou em talude de corte cuja base atingiu o nível do lençol freático. Com isso, iniciou-se um processo de erosão retroprogressiva, induzida pelo fluxo da água subterrânea aflorante, que terá que ser controlado por meio de medidas adequadas de consolidação geotécnica. Tal processo resultou em uma feição topográfica que é conhecida no Estado de São Paulo como

A figura a seguir representa a poligonal materializada no terreno para a realização de um levantamento planimétrico, com os ângulos internos e o rumo inicial obtidos em campo.

A partir dessas informações, pode-se afirmar corretamente que o rumo vante da linha 2-3 mede

Transforme de azimute para rumo, nos quatro quadrantes, com um AZ1=31º 43':

De acordo com as afirmativas, classifique as definições como Verdadeiro ou Falso e assinale a alternativa correta:

( ) Para a Geodésia, o Datum designa uma referência a partir da qual são determinadas as posições de elementos gráficos na superfície terrestre.

( ) O Datm horizontal é a referência usada para determinar as posições planimétricas de pontos na superfície terrestre. É definido por um par de coordenadas geodésicas (latitude e longitude), por uma direção e por parâmetros definidores de um elipsóide de referência.

( ) A superfície geoidal é gerada pela superfície equipontencial do campo gravitacional terrestre, e que é considerada a forma real da Terra.

( ) A superfície geométrica é gerada por uma esfera ligeiramente achatada nos polos. Aqual se dá o nome de elipse de revolução ou elipsóide.

( ) O datum vertical é a referência usada para determinar as altitudes ortométricas dos pontos. No Brasil o datum vertical tomado por referência se encontra em Ubatuba.

Para representar os pontos sobre a superfície terrestre é necessário um sistema de coordenadas. Sobre sistemas de coordenadas marque com verdadeiro ou falso e assinale a alternativa correta:

( ) Em cartografia os principais sistemas são coordenadas geodésicas, coordenadas cartesianas e coordenadas plano - retangulares.

( ) Num sistema de coordenadas geodésicas, as linhas desenhadas no sentido Norte/Sul são denominadas meridianos e as linhas desenhadas no sentido Leste/Oeste são denomin adas paralelos.

( ) O sistema de coordenadas cartesianas possui a sua origem no centro da terra, os eixos X e Y pertencem ao plano do equador e o eixo Z coincide com o eixo de rotação da Terra, passando pelo meridiano de Greenwich.

( ) O sistema plano retangular consiste em posiciona espacialmente um ponto em um sistema cartesiano, a partir da adição de um terceiro eixo (Z) ao sistema de coordenada cartesiano plano ou a partir da adição de um segundo ângulo ao sistema de coordenada polar plano.

( ) As coordenadas cartesianas são usadas no posicionamento de satélites. Para as medições topográficas em geral, esse sistema é adequado pois representar convenientemente as altitudes.

De acordo com FITZ, no caso de medição de distâncias, quando não se dispõe do equipamento adequado, pode-se, ainda, realizar a mensuração de uma área com precisão razoável. Sobre as metodologias de medição, analisar os itens abaixo:

I. Sobre a região escolhida sobrepõe-se uma folha de papel vegetal milimetrado, em que cada milímetro quadrado corresponderá ao mesmo valor na carta original.

II. Deve ser traçado, sobre a folha de papel milimetrado, o contorno da área em questão.

III. Não deve ser estabelecida relação entre a quantidade dos quadriculados do papel que contenham a região desenhada, considerando apenas a escala da carta.

IV. Deve ser realizado o cálculo da proporção.

Estão CORRETOS:

É das camadas superiores do solo que as plantas conseguem absorver os minerais e a água de que necessitam. Nessas camadas, há um conjunto de organismos que interagem entre si e com o ambiente, formando um ecossistema complexo que pode demorar séculos para ser formado. Contudo, o manejo inadequado do solo pode levar, em apenas poucos anos, à destruição deste ecossistema.

Considerando este contexto, analise as asserções a seguir e a relação entre elas:

I. O objetivo da conservação do solo é minimizar o dano causado pelas práticas agrícolas, que podem exaurir o seu conteúdo mineral, esgotar as reservas de água e provocar a erosão.

PORQUE

II. A composição do solo inclui componentes orgânicos e inorgânicos, sendo a camada superior (toposoli) um ecossistema que contempla protistas, bactérias, fungos, animais e raízes.

A respeito dessas asserções, assinale a opção CORRETA:

Em relação às curvas de nível, analise as seguintes alternativas e assinale a correta.

Assinale a alternativa incorreta:

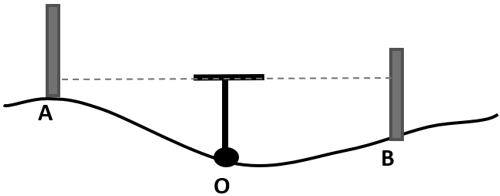

Um topógrafo, situado em um ponto O, realiza uma visada por meio de um nível em duas miras, situadas nos pontos A e B, conforme mostra a figura a seguir.

A cota no ponto O vale 720,34m, a altura do instrumento é de 1,50m, e as leituras nos pontos A e B foram, respectivamente, de 0,36m e 1,42m.

A partir desses dados, pode-se dizer que as cotas nos pontos A e B valem, em metros, respectivamente:

Sobre os métodos de levantamento, assinalar a alternativa que preenche as lacunas abaixo CORRETAMENTE:

________________ é um método de levantamento em que as coordenadas são obtidas por meio de transporte das coordenadas conhecidas, fazendo a leitura dos ângulos horizontais entre duas estações usadas como base para um terceiro ponto de visada.

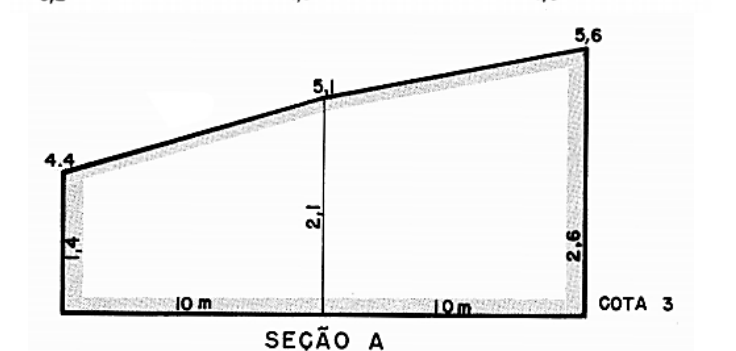

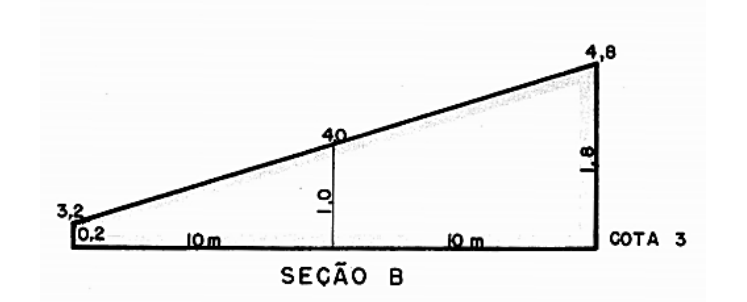

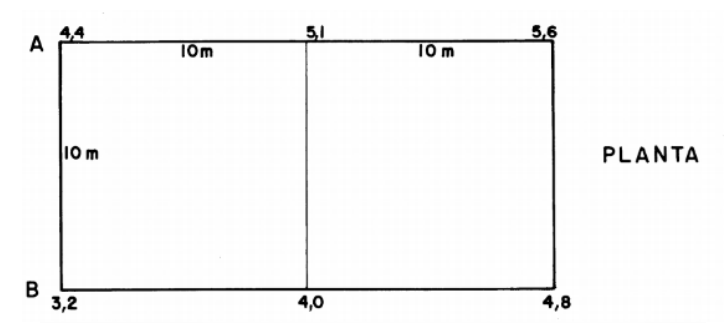

Analisar as imagens abaixo:

De acordo com essas informações, o volume de corte, quando o projeto exigir uma terraplanagem na cota 3, é de:

É considerado o fundador do município de Rianápolis – GO:

Em janeiro de 2022, um decreto assinado pelo presidente do Brasil facilitava a exploração de minérios em cavernas e a construção de empreendimentos ao redor desses locais. O decreto preocupou pesquisadores e ambientalistas no tema, devido ao perigo da máxima exploração e degradação irreversível destes ambientes. Compreendendo o tamanho do risco ambiental que as cavernas poderiam sofrer, um ministro do Supremo Tribunal Federal (STF) suspendeu trechos do decreto do governo. Sobre as cavernas, analise as assertivas abaixo.

( ) Cavernas são cavidades naturais com dimensões que permitem acesso ao ser humano. As cavernas formam-se principalmente por dissolução das rochas. Por isso, são muito mais comuns em zonas de rochas carbonáticas, como mármores e calcários.

( ) Os espeleotemas são classificadas segundo sua forma e o regime de fluxo de água de infiltração, causa principal da sua grande dimensão morfológica, os mais frequentes são formadas pelo gotejamento como os estalactites e estalagmites.

( ) Cavernas são cortes que se desenvolvem na vertente sobre o manto intempérico, e podem ter profundidades de decímetros até vários metros e paredes abruptas e fundo plano, com seção transversal em U.

( ) As cavernas estão associadas às drenagens centrípetas, que representam uma das feições de relevo mais frequentes e típicas de paisagens cársticas, com tamanhos que variam entre uma banheira e um estádio de futebol, sendo depressões cônicas, circulares na superfície, lembrando a forma de um funil.

Responda qual é a sequência CORRETA:

Os minerais críticos são aqueles que se constituem como substâncias minerais relevantes para o desenvolvimento econômico e funcionamento das linhas de produção de um país. Sobre essa temática, está CORRETO afirmar que:

Na figura acima, o ecossistema conhecido como campos cerrados pode ser observado em

Em um determinado tipo de teodolito óptico foi observada a seguinte leitura do ângulo horizontal:

Esse ângulo mede, portanto:

Para representar a superfície da Terra são efetuadas medidas de grandezas como direções, distâncias e desníveis. Estas observações inevitavelmente estarão afetadas por erros. Para as peculiaridades dos erros acidentais assinale a alternativa NÃO correspondente.

Na Tabela abaixo, as coordenadas foram corrigidas e as projeções estão com uma coordenada local (100, 100), a partir das coordenadas conhecidas, calcule a área do levantamento:

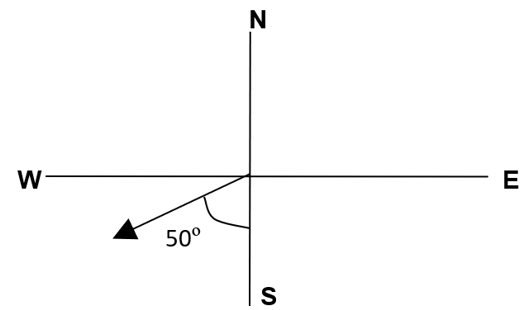

Observe a direção a seguir, extraída de um levantamento topográfico.

O azimute dessa direção vale:
