Questões de Concurso sobre NBR 8404 - ABNT

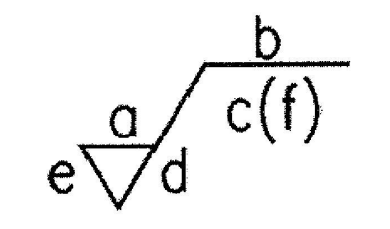

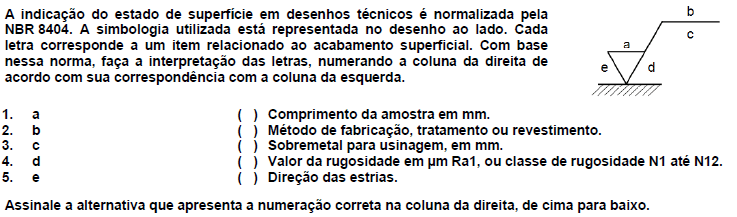

Analise a figura abaixo.

A Norma ABNT - NBR 8404 fixa os simbolos e indicações complementares para a identificação do estado de superfície em desenhos técnicos. A figura acima apresenta como cada uma das indicações do estado de superfície é disposta em relação ao simbolo. A letra “b”, indicada na figura acima, representa:

De acordo com a norma NBR 8404, que aborda a indicação do estado de superfícies em desenhos técnicos, o símbolo básico utilizado para indicar o estado de uma superfície é constituído por duas linhas de comprimento desigual, e inclinadas 60 graus com relação ao traço que representa a superfície considerada. Além do símbolo básico, são descritas nesta norma modificações que podem ser feitas para indicar restrições ou especificações a serem seguidas.

A respeito destas modificações, analise as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.

( ) A adição de um traço ao símbolo básico indica que a remoção de material é exigida.

( ) Quando somente um valor de rugosidade é informado sobre o símbolo básico, este representa o valor mínimo.

( ) Se um processo específico de fabricação for exigido, este deve ser indicado em linguagem não abreviada sobre o traço horizontal complementar do símbolo.

As afirmativas são, respectivamente,

Considerando as práticas recomendadas pela norma NBR 8.545/1984 para a execução de alvenaria de vedação em componentes cerâmicos, assinale a alternativa correta.

A NBR 8404/1984 fixa os símbolos para a identificação do estado das superfícies em projetos técnicos. De acordo com essa norma, o símbolo a seguir representa:

A Figura acima apresenta o desenho de uma polia de canais. Na execução do desenho técnico, foi aplicada a NBR 6409/1997, que trata das tolerâncias geométricas - tolerâncias de forma, orientação, posição e batimento em desenho, a NBR 8404/1984, de indicação do estado de superfícies em desenhos técnicos, e a NBR 6158/1995, que identifica o sistema de tolerâncias e ajustes. Fundamentando-se nessas normas e observando a Figura, analise as afirmações a seguir.

I - O batimento circular radial, no diâmetro externo da polia, não deve ser maior que 0,2 mm em qualquer plano durante a rotação completa em torno do centro do furo “A”.

II - Todas as superfícies do interior dos canais devem ter rugosidade igual a 3,2 mm.

III - O diâmetro do furo da polia deve ter como dimensão mínima a dimensão nominal, ou seja, 28 mm.

É correto o que se afirma em

Segundo a NBR 8404, quando é exigida a remoção de material de uma superfície, o símbolo indicativo de estado de superfície utilizado é

A norma NBR 8404 define 12 classes de rugosidade, que correspondem a determinados desvios médios aritméticos (Ra). Como exemplo, podemos referenciar a Classe 8 com um valor de 3,2___. Assinale a alternativa que completa corretamente a lacuna:
